Rex and 12 volt

Hi,

The Rex receivers are rated at max. 8.4 volts, and now I'm planing of building a 12 volt setup.
Can a common DC-DC step down be used on plus and minus, or are the voltage on signal vire a problem?
How to create a 12 volt setup with a Jeti reveiver?

Best regards
Kim

Hi Kim

Are you talking about an electric powered model with a controller suitable to deliver 12V over BEC?
If yes, I assume you are talking about a helicopter?
A 12V setup only makes sense if you use a suitable flybarless system with or receiver (e.g. Vstabi Neo, Spirit Wave or Radiomastesr Nexus, ...) .

Basically, reducing the voltage to the receiver is not specific to Jeti, it can be done like with any other system. You can use any external BEC reducing circuit on the market.

If you want to use a REX reveiver you have to split the power system in 2 lines. 1 for the receiver and a second for the servos.
For the receiver you could also use an extra small 2s Lipo.

For the servos you have to leave out the plus (red) wire in the connection to the receiver.
The servos have to be powered external with 12V  using their +/- cable.

Best regards
Philip







"Wenn Sie einen REX-Reveiver verwenden wollen, müssen Sie das Stromsystem in 2 Leitungen aufteilen. 1 für den Empfänger und eine zweite für die Servos."

Kannst Du das bitte noch einmal kurz erklären!?

Vielen Dank!

VG Frank




Urbs wrote: "Wenn Sie einen REX-Reveiver verwenden wollen, müssen Sie das Stromsystem in 2 Leitungen aufteilen. 1 für den Empfänger und eine zweite für die Servos."

Kannst Du das bitte noch einmal kurz erklären!?

Vielen Dank!

VG Frank




Ich verstehe das so, dass die Plus-Leitung der Servos aus den Servosteckern entfernt werden muss, die Servos an diese Plus-Leitung die +12V gelegt bekommen und der Empfänger auf der Plus-Leitung mit den 8,4V versorgt wird.

w.w. wrote:

Urbs wrote: "Wenn Sie einen REX-Reveiver verwenden wollen, müssen Sie das Stromsystem in 2 Leitungen aufteilen. 1 für den Empfänger und eine zweite für die Servos."

Kannst Du das bitte noch einmal kurz erklären!?

Vielen Dank!

VG Frank




Ich verstehe das so, dass die Plus-Leitung der Servos aus den Servosteckern entfernt werden muss, die Servos an diese Plus-Leitung die +12V gelegt bekommen und der Empfänger auf der Plus-Leitung mit den 8,4V versorgt wird.

Genauso war das gemeint.

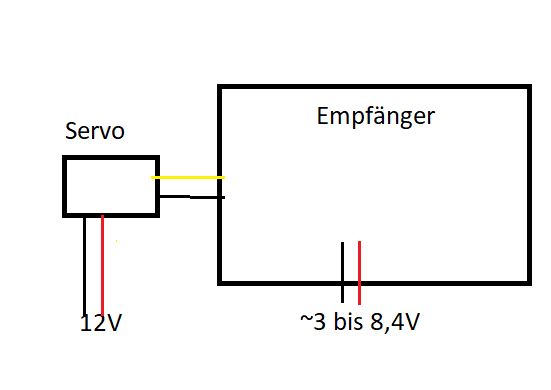

11:25: Bild angefügt

Falsche Stelle
