REX10 assist Servo Ausgänge reagieren falsch, Richtungsumkehr?

Hallo Kollegen
bin gerade dabei einen REX10 Assist in eine Edge einzubauen.
Nachdem ich den Empfänger korrekt grundeingestellt habe, die Servos in die richtige Richtung laufen, ist die Reaktion des Gyros bei dem Servos genau falsch herum.
Eigentlich sollte es doch nach korrekter Grundeinstellung und Aktivierung der Servos über die Kreisel korrekt laufen. Aber leider ist dem so.
Die Einbaurichtung ist korrekt. Horizontal mit Pfeil nach vorn.
Wie korrigiert man das? Was läuft falsch? Weil eigentlich sollte es doch stimmen ?
Grüße
Markus

Hallo Markus,

der Assist läuft falsch rum, wenn die Jeti-Reihenfolge der Steckplätze nicht eingehalten wird: Querruder links niedriger als Querruder rechts, Klappe links niedriger als Klappe rechts, Höhe vor Seite.

Herzliche Grüße
Michael

Hallo Michael.
Jeti Reihenfolge der Steckplätze? Gibt es nicht wirklich….
Was wichtig ist, und das meinst du wahrscheinlich, ist die Reihenfolge der Ruder . Querruder 1 ist von hinten gesehen das linke, Klappe 1 ist links und Höhenruder 1 ist das linke. Wenn das rechte Querruder auf dem Steckplatz für Quer 1 steckt, läuft was falsch

@Markus:
Hast du beim Einstellassistenten des Assist die Hauptkanalkalibrierung durchgeführt. Dadurch lernt der Assist die Drehrichtungen und Ausschläge der Servos.

Kennst du das Video von Ingmar?

Gruß,
Volker

Hallo Markus,



Die Kalibrierung neu machen. Zuerst RECHTS und Mitte,danach LINKS und Mitte!!!



Bei der Kalibrierung lernt der Assist die Mitte, Endausschläge und Richtung...

Es ist dabei völlig egal wo welches Servo angeschlossen ist weil der Assist sieht am Servoausschlag welche Ruder sich dabei bewegen und verwendet diese wenn er in die entsprechende Richtung steuern will.

LG Günter

Hallo,
Ersteinmal vielen Dank für Eure Unterstützung.

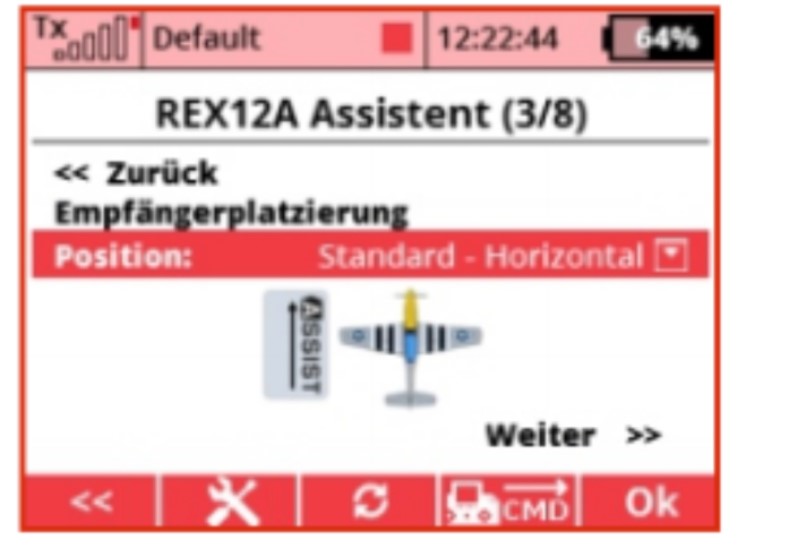

ich habe die angezeigte Position verwendet.
Standard Horizontal --> ich habe diese wie folgt interpretiert:
Klebepad auf die Unterseite des Receivers geklebt, und den Empfänger mit dem Pfeil nach vorne aufgesetzt.
Schrift ist oben sichtbar wie auf dem Bild. Pfeil nach Rumpfspitze
Somit denke ich sollte es passen.
Die Reihenfolge der Ausgänge ist wie folgt:
Motor, Quer links, Quer rechts, Höhe links, Höhe rechts (da 2 HR), und dann Seite
Also die Standard Jeti Reihenfolge aber mit einen zweiten HR Ausgang
Wenn ich den Empfänger dann umdrehe, daß das Klebepad auf dem Aufkleber gepappt wird und dann aufgeklebt wird, dann gehts zwar, aber einleuchten tut mir das nicht. (habe den ja dann falsch rum aufgeklebt)Oder sehe ich was grundlegend falsch?
Grüße
Markus

Hinweis; Bild ist aus dem Internet daher Rex12
