XSensor, frei konfigurierbar

Hallo zusammen

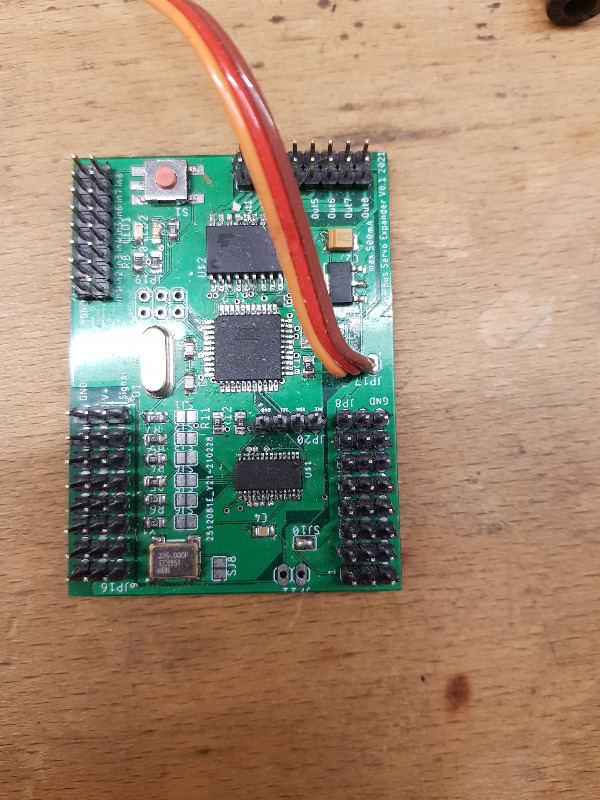

Habe mir mit Sepps library die auf EX-Bus läuft noch ein Servo Epander gebaut für 16 servos und 8 Schalteingängen und Ausgängen für 0,5A Belastung
alles zuordenbar für jeden Kanal und Schaltpunkte alle Funktionen sind über die Jetibox erreichbar.

Ähm, toll, aber was hat das mit meinem XSensor zu tun. Mach doch bitte einen eigenen Thread auf

Ja logisch hat natürlich mit dem Xsensor nichts gemeinsam
Bin allerdings am überlegen wie ich 2 x 5s lipo auf den XSensor bringe vieleicht mit einem Multiplexer weiss bloss noch nicht wie am besten einbinden.
Vielleicht über eine seperate Adapterplatine mit dem nötigen Kleinkram.

Hallo zusammen,
So der XSensor ( der Tausendsasa für uns Modellbauer) ist bis 12S aufgebort jetzt noch ein Platinchen dazu zeichnen evetl. mit Optokoppler zur Galvanischen Trennung sonst hilft der Optoregler auch nichts dann hoffe ich das es so funktioniert wie ich mir das vorstelle.
Habe die MCU von Adafruit itsybitsy 32u4 genommen da sind die analogen alle heraus gelegt und es ist noch schön klein.

Gruß Reiner

Hallo zusammen,

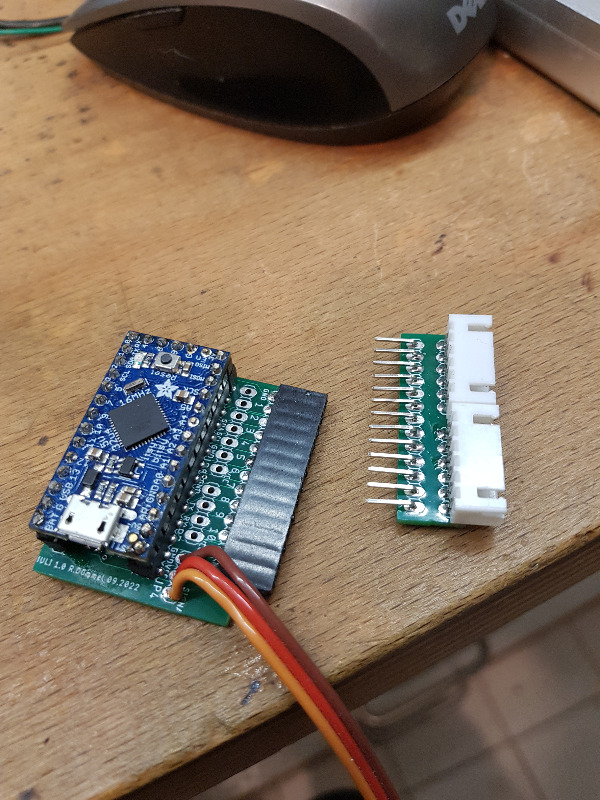

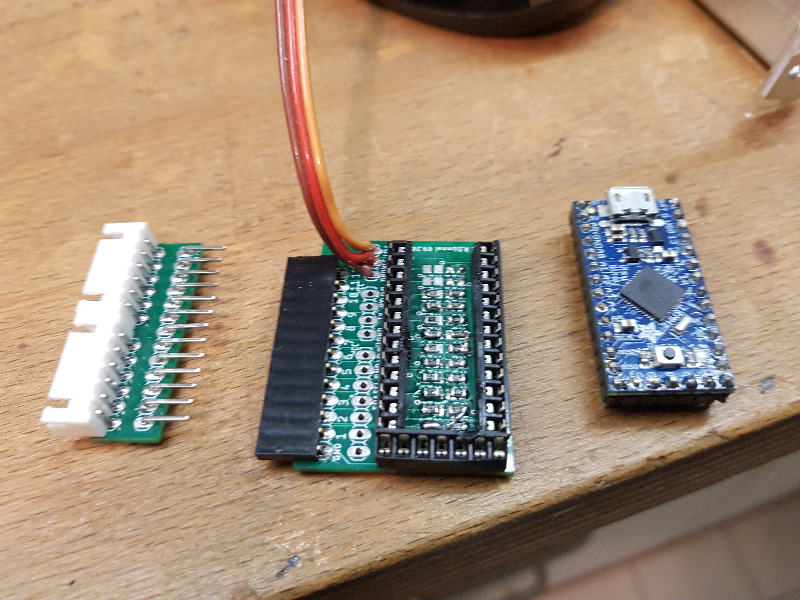

Der XSensor mit dem Adafruit Itsybitsy 32u4 für12S Balancereingang, auf dem seperaten Adapter wir das Balancerkabel eingesteckt ich habe mir den für 10S erst mal gebaut größere Akkus habe ich im Moment nicht.
Der muss dann seperat für die entsprechende Akkugrösse anpasst werden dann bleiben unter umständen noch Pins für die Strommessung übrig der Anschluss fürs Vario Modul ist rückseitig "Druckmodul MS5611" ein GPS Anschluß ist auch vorhanden.
Ich mus es bloß nochmal bauen mit höheren Widerstands Werten die Verlustleistung (100mW) von den SMD Teilen ist einfach zu gering.
Platinenfehler muss ich für den Praxistest auch noch beseitigen.
Der Balancer wir seitlich über die Leiste gesteckt.
Der Platinen Daten stelle ich nach der Korrektur bereit.
Die angepasste Software kann ich bereit stellen wenn Thomas keine Einwände dazu hat.


Gruß Reiner

Tipp Topp, freut mich das meine Arbeit nicht umsonst war

Natürlich darfst Du die angepasste Soft zV stellen, ist ja als openSource ausgelegt.

Viel Spaß weiterhin,
Thomas
