XSensor, frei konfigurierbar

  • BrunoB
  • Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 28
  • Thanks: 14

Re: XSensor, frei konfigurierbar

14 Jan. 2020 13:27
#
Ist unterwegs :)
Folgende Benutzer bedankten sich: klaus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • ThLehmann
  • Autor
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 390
  • Thanks: 149

Re: XSensor, frei konfigurierbar

14 Jan. 2020 21:46 - 14 Jan. 2020 21:47
#
Sooo, der Kleine war fleischich ;)

Schaut Euch bitte mal meinen Entwurf an ob alles OK ist. Viele Augen sehen mehr als meine beiden alten Teile.
Da es insgesamt drei Derivate vom Arduino Mini gibt, wird auch das MUL Board alle unterstützen, genauso wie das XSensor Adapter Board es tut.
immer schön vorsichtig landen
Gruß, Thomas
Letzte Änderung: 14 Jan. 2020 21:47 von ThLehmann.
Folgende Benutzer bedankten sich: BrunoB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BrunoB
  • Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 28
  • Thanks: 14

Re: XSensor, frei konfigurierbar

15 Jan. 2020 06:56
#
Hallo Thomas,
ich kann keinen Fehler entdecken
Gruß Bruno
Folgende Benutzer bedankten sich: klaus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • ThLehmann
  • Autor
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 390
  • Thanks: 149

Re: XSensor, frei konfigurierbar

15 Jan. 2020 20:57 - 15 Jan. 2020 22:06
#
OK, wen die Schaltung stimmt gehts weiter zum Layout.
Anbei mein Entwurf, die graue Umrandung ist das Arduino, die gelbe das MUL-6S Board.
Das Adapterboard ist nur rechts minimal größer als der Arduino. Dies ist der Tatsache geschuldet das ich für den Akku die ovalen Lötpads vorsehen möchte um die Kabel auch direkt auf die Platine zu löten.
Alternativ kann auch von unten eine 90Grad gewinkelte Stiftleiste eingelötet werden.
Für den 3-poligen Empfänger Stecker gilt das gleiche, habe ihn auch absichtlich in die gleiche Richtung wie den MUI-Stecker positioniert damit die Kabel sich nicht gegenseitig stören.
Wenn das so OK ist würde ich den nächsten Schritt angehen und den Kram "verdrahten".
immer schön vorsichtig landen
Gruß, Thomas
Letzte Änderung: 15 Jan. 2020 22:06 von ThLehmann.
Folgende Benutzer bedankten sich: klaus, BrunoB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • ThLehmann
  • Autor
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 390
  • Thanks: 149

Re: XSensor, frei konfigurierbar

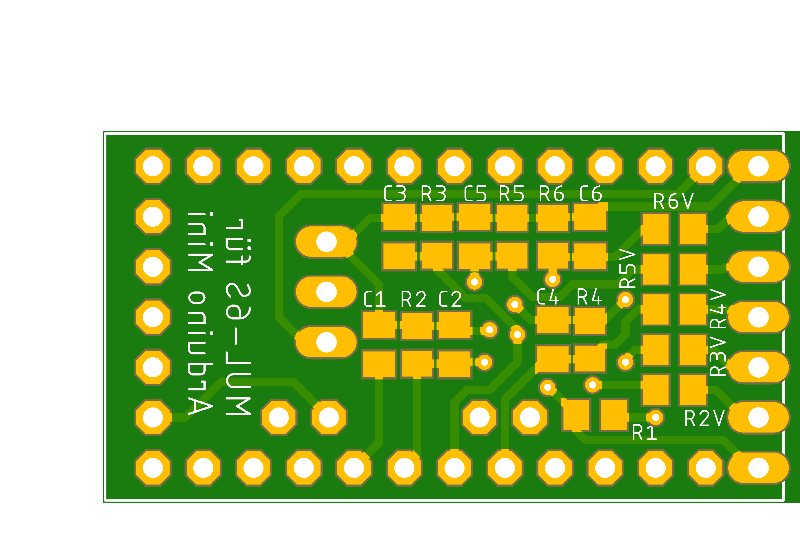

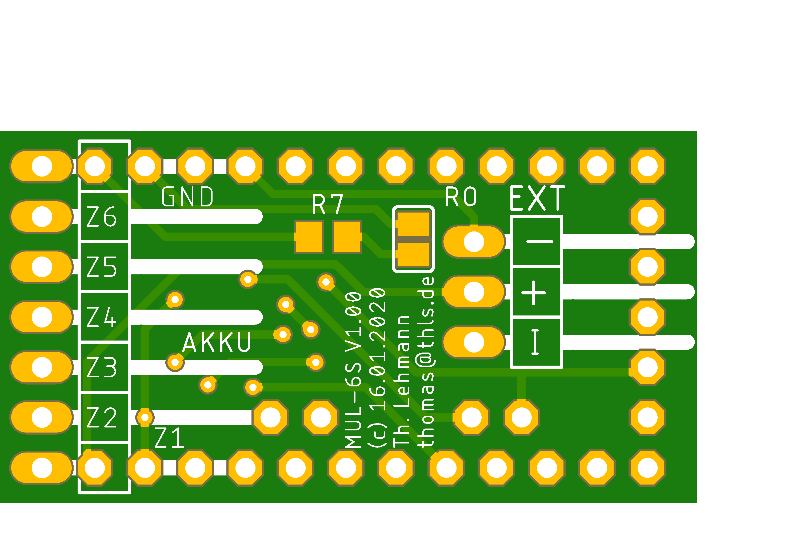

16 Jan. 2020 20:24
#
Soderle, keine Antwort bedeutet keine Beschwerde ;)
Habe fertig, PCB Daten schicke ich in Kürze zum Alex, Bestellungen dann über Ihn.
immer schön vorsichtig landen
Gruß, Thomas
Folgende Benutzer bedankten sich: BrunoB

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • hafromue
  • Neues Mitglied
  • Neues Mitglied
  • Thanks: 0

Re: XSensor, frei konfigurierbar

17 Jan. 2020 22:39
#
Platinen sind in Arbeit!!!
