Jeti Box Frage/Reparatur/Elektronik

Hallo zusammen,

ich habe eine Frage zur Jeti Box.
Habe mir beim Testen von alten Retro-Servos meine Box zerschossen.
Funktion noch gegeben, aber der Ausgang des Servotesters war tot.
Diagnose: Sicherung defekt. Habe erstmal als Provisorium eine 500mA
Feinsicherung eingeschleift, funktioniert tadellos.

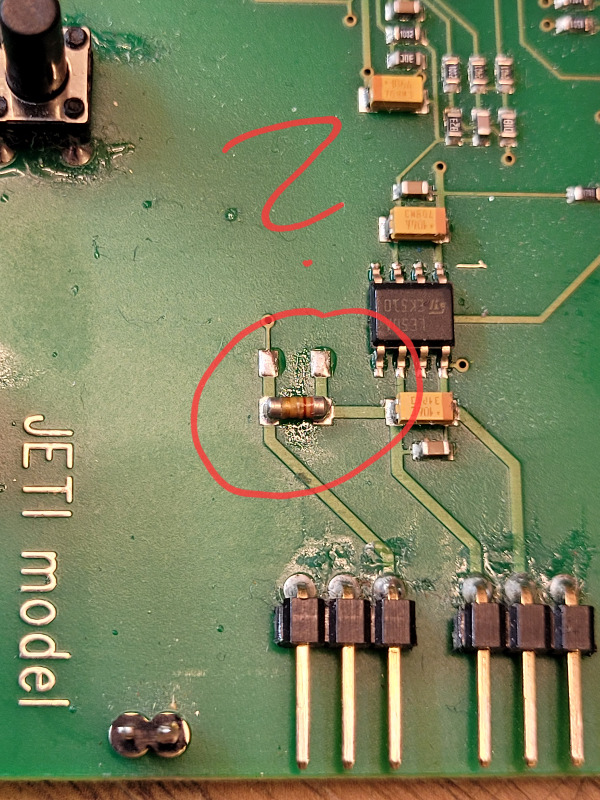

Jetzt die Frage an die Profis: Um was für eine Sicherung handelt es sich bei dem
gekennzeichneten Bauteil? Mir sagen Form und Farcode trotz elektronischen
Grundkenntnissen leider nichts...

Würde gerne wieder das original Bauteil einlöten.

VG
Ludger

Hallo Ludger.
Ich würde tippen, dass es sich bei dem Bauteil um einen Melf- / MiniMelf-Widerstand handelt, der hier eine Sicherungsfunktion übernimmt.
Bei den Farbringen kommen meine optischen Synapsen allerdings auch an ihre Grenzen.
Vielleicht findet sich ja jemand, der bei seiner funktionierenden Jetibox mal von außen ein Multimeter auf die beiden Steckerpins halten kann.

Gruß, Reiner.

Servus Ludger,
servus Reiner,
ich habe 0,5Ohm gemessen.

Ingmar

Hallo Reiner,
Hallo Ingmar,

Vielen Dank für eure Mühe!
Das bringt mich schon weiter.

Melf Widerstand ist auf jeden Fall richtig, beim Farbcode tut sich mein müdes Augenlicht auch schwer:
Entweder orange rot gold > 3,2 Ohm oder braun rot gold > 1,2 Ohm

Die 1,2 Ohm würden ja als Sicherungsfunktion perfekt passen.

@ Ingmar: Du hast sicherlich im eingebauten Zustand gemessen? Das heisst es könnte
bei den 0,5 Ohm theoretisch noch irgendwas paralell mitgemessen worden sein?

Viele Grüße und Danke!
Ludger

Hallo Ludger,
ja, an der Seite zwischen den beiden zugewandten Pins der Steckverbinder.
Der Messwiederstand der Messstrippen wurde kompensiert, für eine echte 4-Leitermessung war nicht genug Platz.
Ich habe aber bipolar gemessen, bei beiden Polaritäten kam das Gleiche heraus.
Mein Display wollte ich nicht auslöten.

Ingmar
