Programmierung von Störklappen DS-14

Moin @ All,

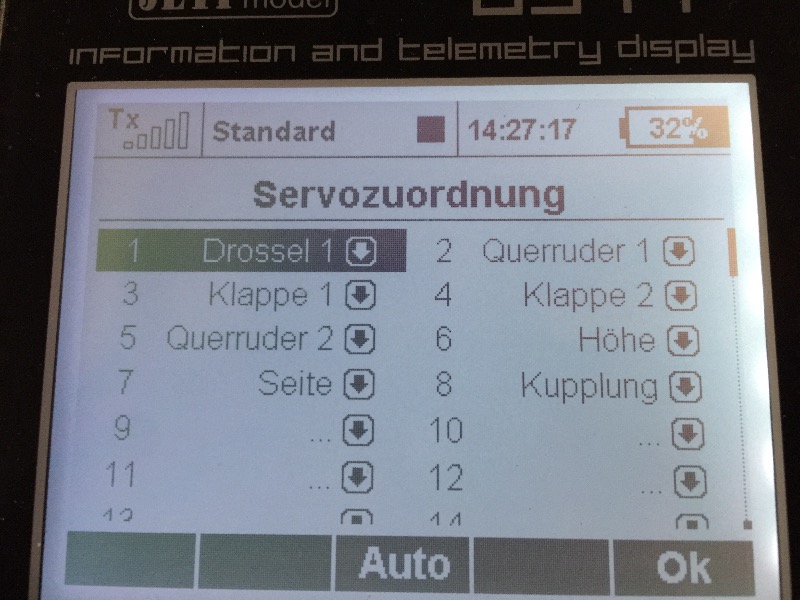

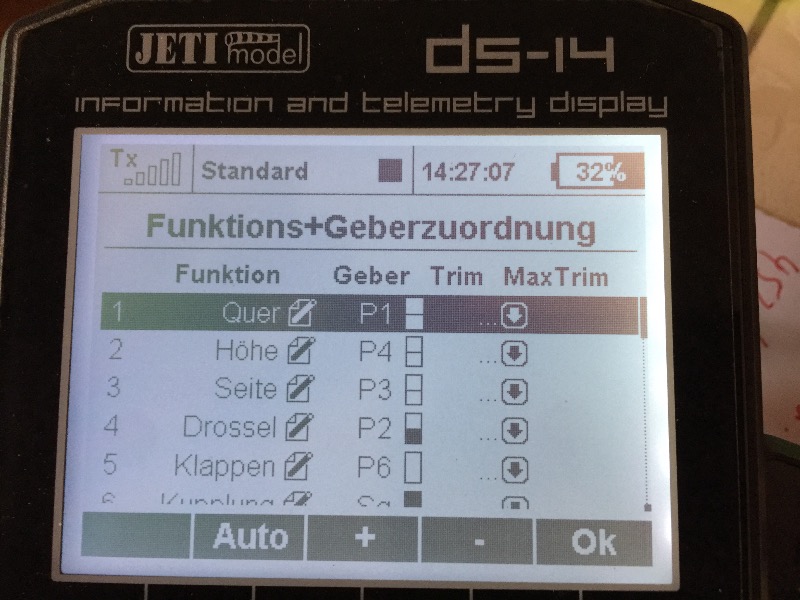

sorry Jungs, ich hab wohl n Brett vorm Kopf ... Versuche seit Gestern Abend meine Störklappen zu programmieren. Ich möchte sie auf den linken seitlichen Drehgeber ( P6 ) legen. Somit habe ich ein neues Modell angelegt. 2QR, 2 WK 1 HR und 1SR, In der Funktions- und Geberzuordnung sieht das dann wie folgt aus: 1 Quer P1, 2 Höhe P4, 3 Seite P3, 4 Drossel P2, 5 Klappen P6, 6 Kupplung Sg.Nun gehe ich auf Servozuordnung, das ist dann 1 Drossel 1, 2 Quer 1, 3 Klappe 1, 4 Klappe 2, 5 Quer 2, 6 Höhe, 7 Seite, 8 Kupplung. ( Ist das so richtig? ) Auf jeden Fall habe ich meine Servos in der Reihenfolge in den Empfänger gesteckt. auf jeden Fall sieht es jetzt so aus, dass bei Klappen AUS das Servo in Mittenstellung steht und bei Klappen VOLL steht es auf 100 % ( bzw. -100 % ). Ich brauche aber den vollen SErvoweg und nicht nur den halben ... Wie bekomme ich sas gelöst? Oder muss ich da über das Butterfly-Menü gehen?

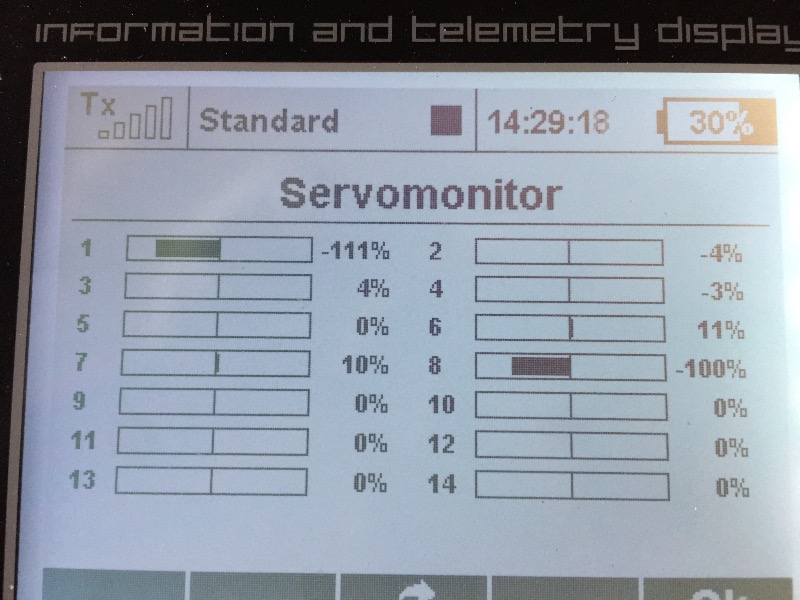

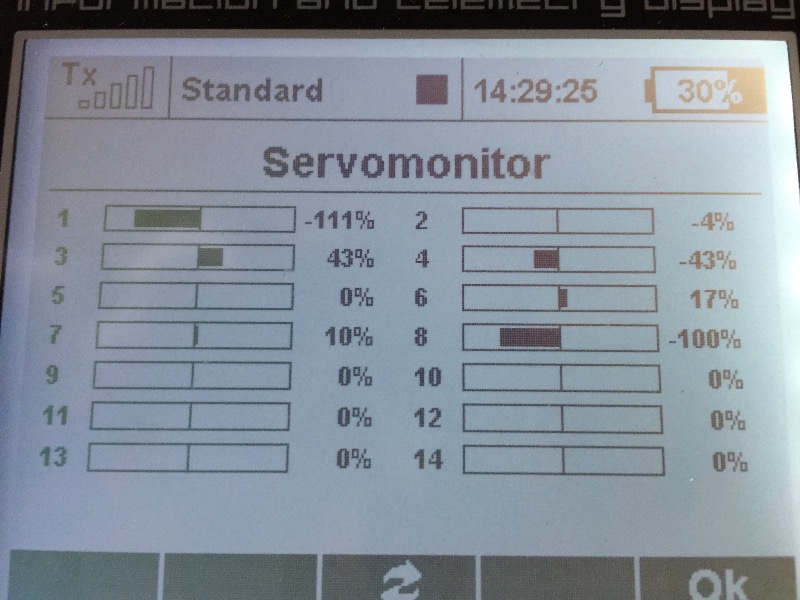

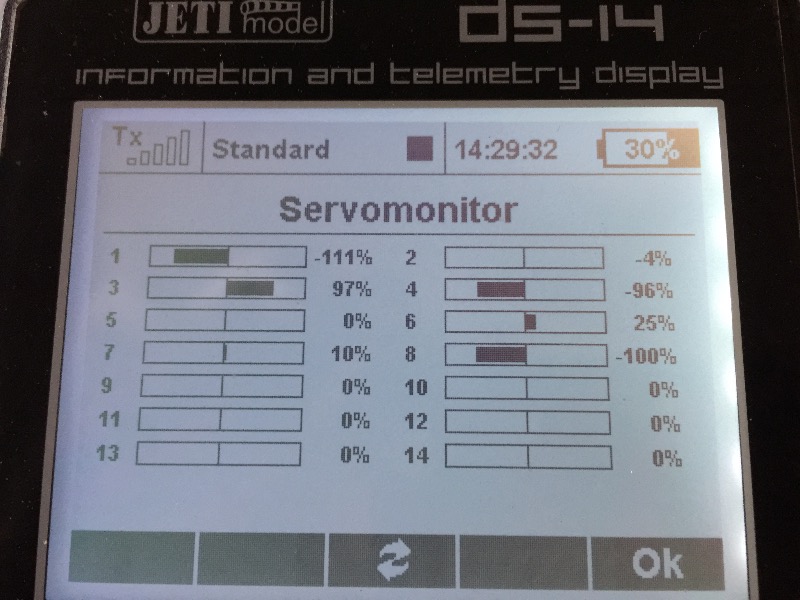

Hier nochmal Bilder dazu:

Wenn du beim Geber P6 die Option Mitte deaktivierst dann ist es so wie bei dir von 0% bis 100%.
Mit Option Mitte von -100% bis +100%.
P.S Du hast deine Störklappen als Wölbklappen benutzt.
Wenn man die Störklappe als Landeklappe benutzt musst du deren
Funktionskurve anpassen. Eine Wolbklappe fährt eigentlich aus ihrer Mittelstellung
beim Butterflymischer in Endstellung, eine Störklappe aber ihrerseits aus einer Endstellung in eine Endstellung.

Mfg Harald

Moin Harald, das scheint es gewesen zu sein mit der MITTE - Danke ... jetzt ist der Weg am Servomonitor schon mal richtig. Funktionskurven anpassen geht - glaube ich - nicht bei der DS14... Und den Butterflymischer lasse ich dann ganz weg, oder ?

Hallo,

das kommt darauf an, was du machen möchtest. Gemäß deiner Modellkonfiguration hast du Wölbklappen mit dabei, die mittels Butterfly auch noch mitbremsen könnten.
Oder hast du ein Modell mit dedizierten Störklappen und möchtest ggf. nur einen HR-Ausgleich. Das könnte der Butterfly-Mischer bewerkstelligen.
Der Begriff Störklappen steht eigentlich für echte Störklappen die keine andere Funktion haben. Sonst wären es Wölbklappen (Segler) oder Landeklappen (Motormodell).

Gruß
Onki

Moin Onki, du hast Recht mit den Wölbklappen, die habe ich gar nicht und mittlerweile auch auf Null gestellt. Das Tiefenruder läuft jetzt mit den Störern ganz normal mit ... und ja, ich habe reine Störer (die aus den Flächen fahren )
