[DS-14] Schalter Laufrichtung / Wertbelegung

Hallo Zusammen,

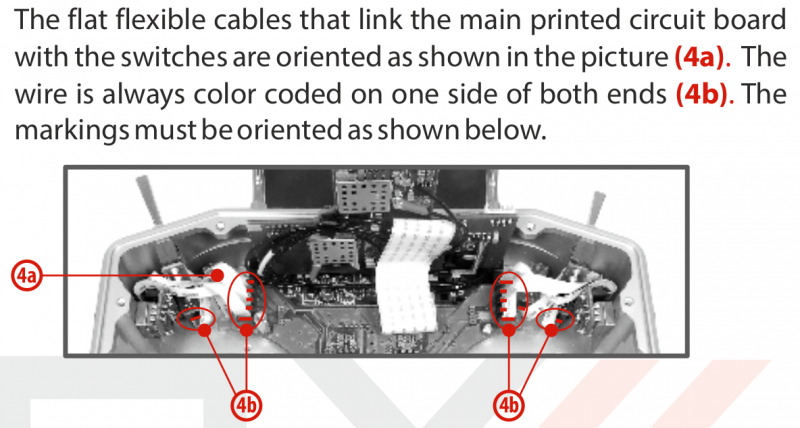

ich habe gerade an meiner DS-14 ein paar Schalter hin- und herverbaut, und einen zusätzlichen 3-Stufen-Schalter eingebaut. Dabei habe ich versucht mich an das Bild zum Einbau aus der Anleitung (siehe Anhang) zu halten — so gut dieses (sehr schlechte!) Bild denn erkennbar ist.

Nun habe ich mir leider nicht das gemerkt wierum die Original-Laufrichtung der Schalter in Menu/System/View-Inputs war. Wenn ich aber die Schaltergehäuse wie in Anleitung gezeigt — und die Kabel sorum wie sie funktionieren (was m.E. nach NICHT mit der Anleitung übereinstimmt?? Aber man erkennt ja eigentlich eh nix) einbaue, dann laufen die linken Schulterschalter (SA/SB) so dass sie „runtergedrückt“ auf × (also „-100%“) stehen, die Rechten (SG/SH) aber genau umgekehrt. Auch lassen sich die Rechten nicht mechanisch umdrehen, weil da nicht genug platz ist. Wenn ich die Kabel umkehre werden sie einfach nicht erkannt. Auch SE (neuer 3-Stufen-Schalter) und SF (voreingebaut) laufen andersherum als der jeweils andere — bei Einbau wie Bebildert. SE konnte ich gottseidank mechanisch drehen sodass nun beide „nach hinten“=100% sind, und nicht „einer so, einer anders“.

Wie ist das denn nun richtig? Auf welcher Position sollte 100%/AN sein, auf welcher nicht? Soll das wirklich Kraut und Rüben sein?
Oder bin ich einfach nur zu doof?
(Und wieso kann eine Anleitung in 3ter Revision nicht mal ein erkenntliches Bild enthalten?)

Kann mir da jemand kurz weiterhelfen? Wäre wirklich nett .

Danke & Grüßle,
-Dario

Also da brauchst du dir keine Gedanken machen das Problem hatte ich damals auch, da ich als erste Funke eine dc16 hatte danach habe ich mir eine Ds16 gekauft und sind die Schalter nicht alle in der richtigen Richtung. Da habe ich mich auch telefonisch an Hacker Gewand es ist so richtig das sie so verschieden eingebaut sind das liegt wohl an den Platz der ds Serie. Dies habe ich bemerkt wo ich auch einen Sicherheits Schalter eingebaut habe.
