PPM Stecker: Steckertyp/-pitch? Signal-Pins?

  • J.Grözinger
  • Autor
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 286
  • Thanks: 134

PPM Stecker: Steckertyp/-pitch? Signal-Pins?

10 Aug. 2012 10:20 - 10 Aug. 2012 10:25
#
Hallo Edgar,

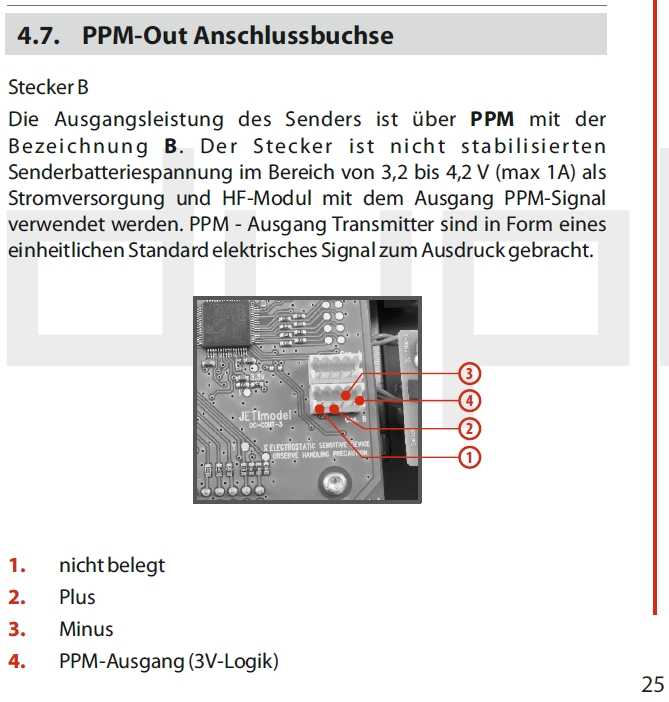

schau mal auf Seite 25 der Anleitung, da ist die Belegung abgebildet.

Gruß
Jürgen
Letzte Änderung: 10 Aug. 2012 10:25 von J.Grözinger. Begründung: Bild eingefügt

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Ecstacy
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 323
  • Thanks: 74

Re: PPM Stecker: Steckertyp/-pitch? Signal-Pins?

10 Aug. 2012 10:24 - 10 Aug. 2012 10:25
#
emax wrote: Und perfekt wäre es, wenn mir noch jemand die richtigen Pins fürs Signal nennen könnte :-)
Hallo, schau doch mal ins Handbuch auf Seite 25:
1. nicht belegt
2. Plus
3. Minus
4. PPM-Ausgang

Ich weiß, seit wann schauen Männer in die Bedienungsanleitung... ;)
Gruß, Ecstacy
"Positiv denken - negativ fliegen!"
Letzte Änderung: 10 Aug. 2012 10:25 von Ecstacy.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Tuxx
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 246
  • Thanks: 159

Re: PPM Stecker: Steckertyp/-pitch? Signal-Pins?

10 Aug. 2012 10:30
#
Ich denke mit diesem Kabel sollte es funktionieren.

Das Raster ist vermutlich 2mm. Der Stecker ist der übliche für alle PPM Anschlüsse von Jeti. Graupner verwendet den selben, zumindest in meiner MC24.

Gruß
Alex

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Tuxx
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 246
  • Thanks: 159

Re: PPM Stecker: Steckertyp/-pitch? Signal-Pins?

10 Aug. 2012 10:34 - 10 Aug. 2012 10:39
#
Dieses Kabel geht auch, und kostet nur die Hälfte.

Gruß
Alex
Letzte Änderung: 10 Aug. 2012 10:39 von Tuxx.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Ecstacy
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 323
  • Thanks: 74

Re: PPM Stecker: Steckertyp/-pitch? Signal-Pins?

10 Aug. 2012 11:04
#
Tuxx wrote: Dieses Kabel geht auch, und kostet nur die Hälfte.

Gruß
Alex
... die eine Hälfte des durchtrennten Patch-Kabels kaufe ich dir abl! ;)
Gruß, Ecstacy
"Positiv denken - negativ fliegen!"

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • SabineT
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 436
  • Thanks: 140

Re: PPM Stecker: Steckertyp/-pitch? Signal-Pins?

10 Aug. 2012 12:21
#
[quote="emax" post=1300Die Buchse ließe sich prima an der vorderen Schräge der Rückwand anbringen, die Simu-Stecker sind ja gewinkelt.[/quote]

Theoretisch müsste es doch auch möglich sein, die Buchse statt einem der Schalter einzubauen.

lg Sabine
