Logische schalter gas-vario aus

Hi zusammen.
Kann mir das Erstellen eines logischen Schalters mal erklären. Ich bekomme es in der Richtung irgendwie nicht hin. Ein Kippschalter motor ein, einer für vario.
Jetzt möchte ich aber das wenn motor ein und vario währenddessen an diese aus geht sobald der motor anläuft. Und auch wieder an geht wenn ich motor aus mache.

Hallo,

dafür ist kein logischer Schalter erforderlich. Gas ein = Vario aus, der gleiche Kippschalter für beide Funktionen, nur REV.
Oder soll das Vario auch komplett ausgeschalten werden können.

Gruß
Werner

Hallo,
Nein, es sollen schon 2 separate schalter sein. Möchte mich nicht umgewöhnen. Und auch einzeln schaltbar.

Vg maik

Hallo Maik,

Wichtig: Damit es funktionert, muss die "Vario Ein/Aus" Funktion rein durch den neuen logischen Schalter steuerbar sein. Das heisst die Zuordnung des momentanen physischen "Vario Ein" Schalters löschen ("Switch" im Untermenue "Vario" bei "Stoppuhren/Sensoren").
Ich würde es nun so lösen, geht eigentlich sehr einfach (sorry, habe die Bilder mit dem Handy und nicht der Screenshot Funktion gemacht, da ich grad nicht zuhause bin und keine Laptop habe):

1. Lege einen logischen Schalter an, der "Vario" lautet (Titel: Vario)
2. Bei "Geber 1" den Motor Ein/Aus Schalter definieren

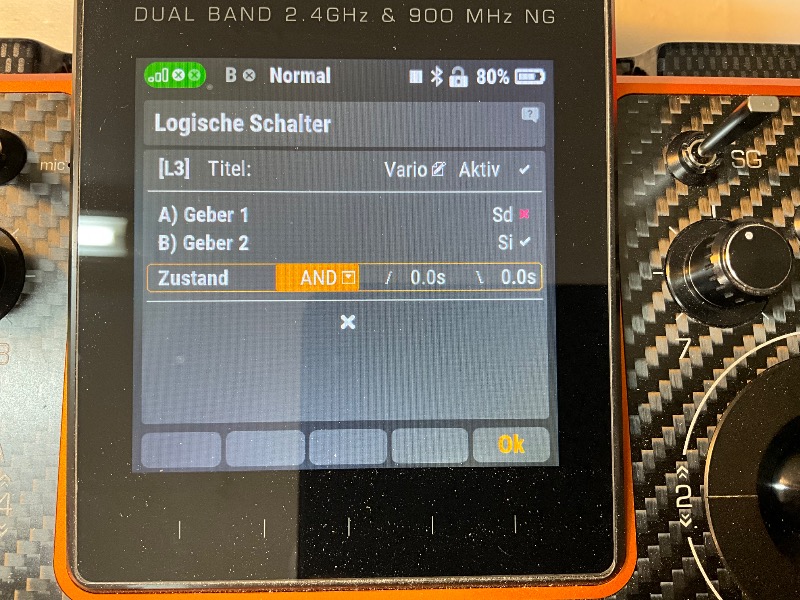

3. Bei "Geber 2" den Vario Ein/Aus Schalter definieren (siehe Bild 1)
4. Beim Zustand "AND" wählen (Hinweis: Wenn Du nichts anwählst, also drei Punkte bleiben, geht es auch, per Default ist der die Funktion "AND"
5. Nun noch schauen, dass die Schalterstellungen korrekt sind. Wenn Du auf den "Geber" drückst, kannst Du sonst "Rev." wählen, um die Funktion der einzelnen Schalter zur Steuerung des Logischen Schalters "Vario" zu switchen.

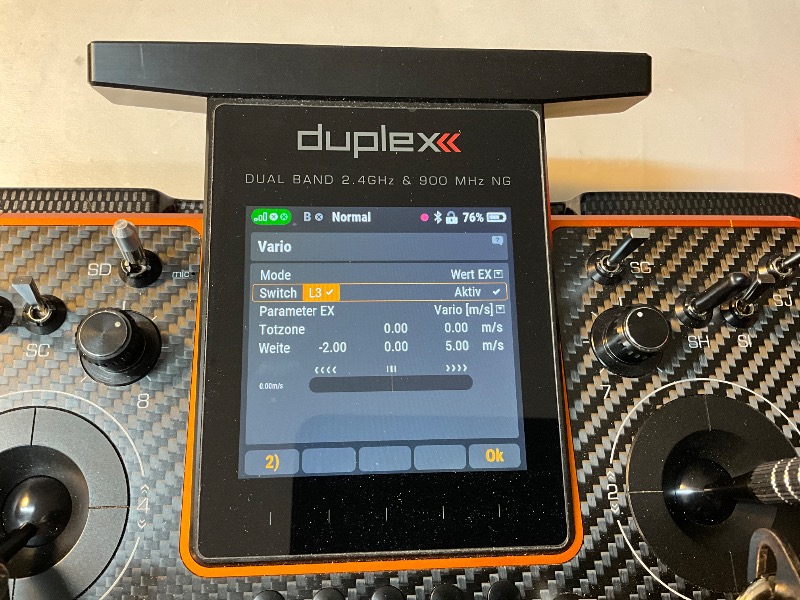

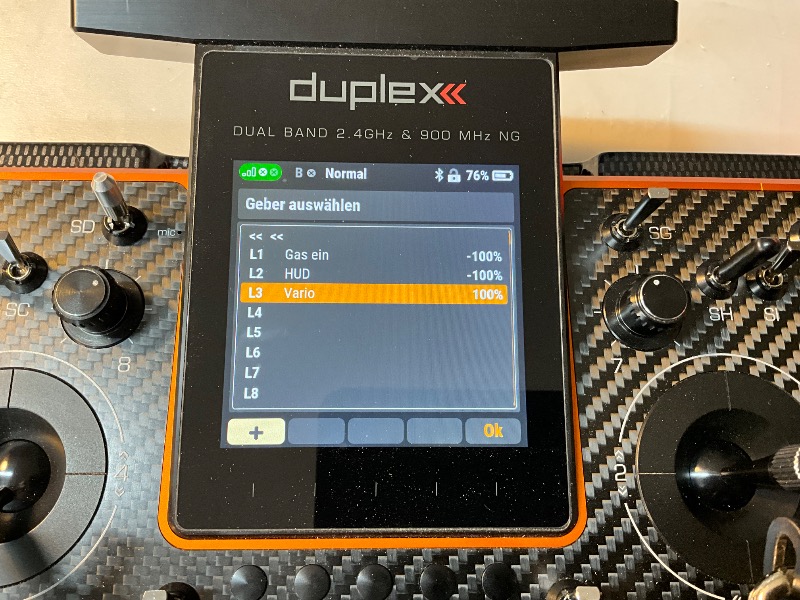

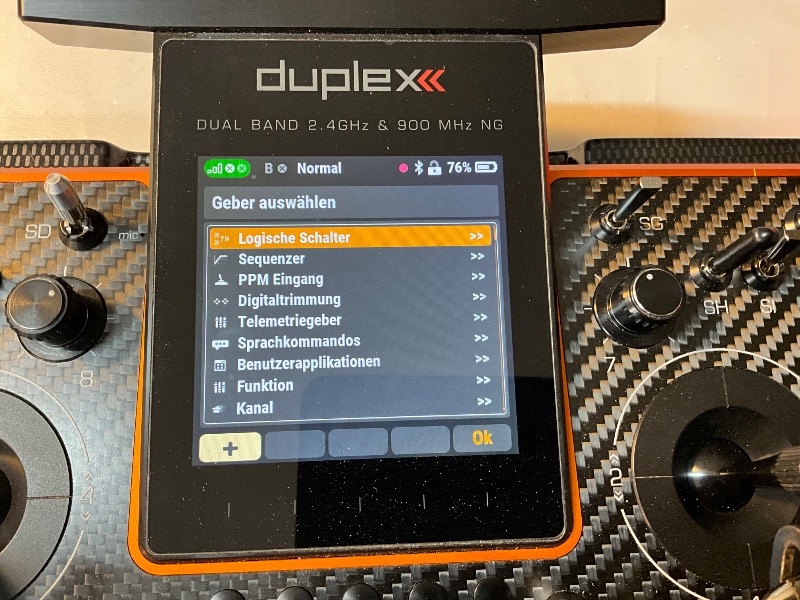

6. Nun den neuen Logischen Schalter "Vario" der Variofunktion unter "Stoppuhren / Sensoren" zuordnen unter "Switch" (Hinweis: Du musst das kleine "+" mit der linken Laste unten auswäheln, um zu den logischen Schaltern zu gelangen, siehe Bilder 2, 3 und 5).
7. Funktion prüfen









Viel Spass beim Umsetzen, sonst einfach nachfragen!
LG

Hi, vielen Dank schon mal.
genau das habe ich schon mal versucht. aber es funktioniert leider nicht so wie ich mir das vorstelle.

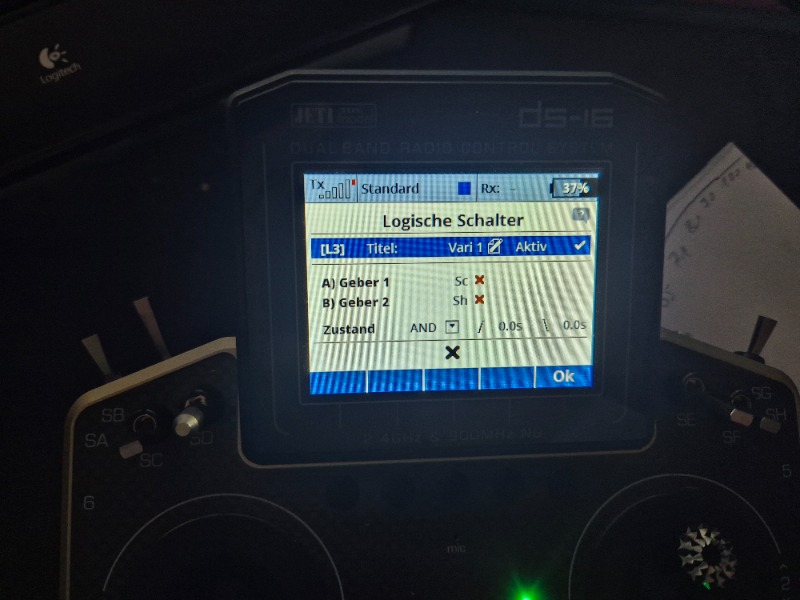

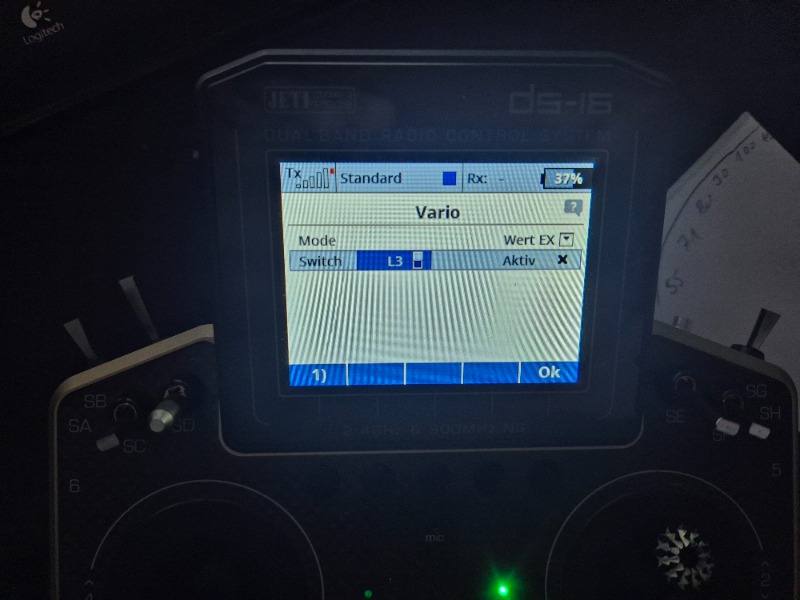

Ich habe gas hier im Test auf SC nach vorn/oben und Vario SH nach vorne/oben.
schalte ich Sh vario ein passiert nix bzw. bleibt aus
Schalte ich  SC ein und SH ist auf an ist das Vario aktiv - was es ja nicht soll
Kurz gesagt wenn SC Motor aus ist tut sich bei SH Vario gar nichts. Ich kann es nicht einschalten. Irgendwo hab ich da noch einen Denkfehler.

VG Maik

Hallo Maik,

Du macht einen Denkfehler: Im logischen Schalter muss die Funktion SC Gas bei ausgeschaltetem Gas auf "ein" sein, also dann einen Haken haben und nich das rote Kreuz.

Du musst allenfalls die SC / SH Funktionen (oder nur eine davon) umkehren, bis es stimmt. Die machst Du im Menue logische Schalter indem Du auf die Geber gehst und dann mit dem Rädchen draufklickst, da kannst Du mit "Rev." die Funktionen umdrehen.

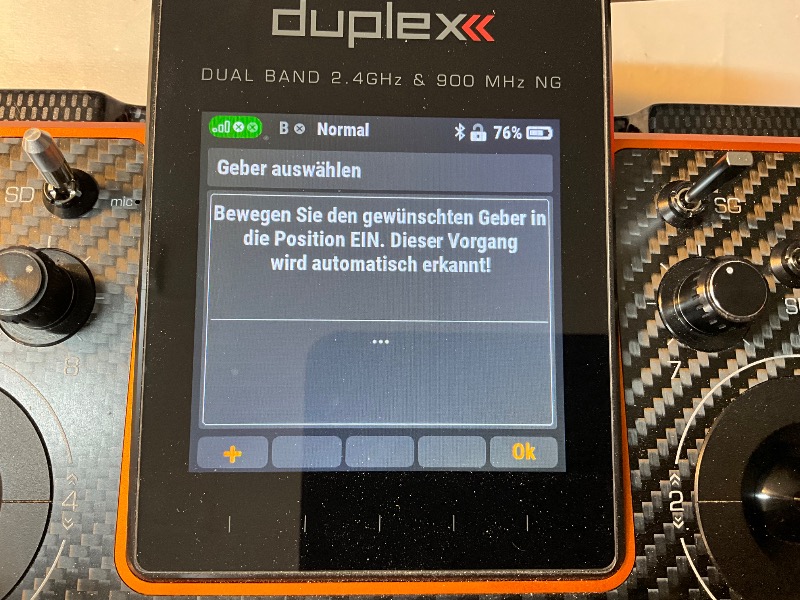

Oder einfacher: Nochmals löschen mit "Clr" und Schalter neu einprogrammieren indem Du diese bewegst, die Richtung, in der Du den Schalter beim Einlesen bewegst ist dabei wichtig!

1. SH Vario muss "ein" sein und dann einen Haken haben, wenn Vario ein sein soll (Hacken = ein, rotes Kreuz = aus)

gleichzeitig (da AND):

2. SC Gas muss "aus" sein und dann einen Haken haben, wenn Vario ein sein soll (Hacken = ein, rotes Kreuz = aus)

-> wenn beide Funktionen einen Haken haben (das heisst nur wenn Gas aus ist und Vario an) ist die Funktion L3 (Logischer Schalter 3) "ein" und hat einen Haken. Das Verwirrende für Dich ist vermutlich, dass das Gas aus sein muss, die Funktion aber genau dann einen Haken (ein) haben muss im logischen Schalter. Für den logischen Schalter bedeutet das "Gas aus" = Ein, und SC muss auch auf Ein sein, erst dann schaltet der logische Schalter auf Ein.

Sonst schau mal noch im Manual nach,

LG

Peter
