DS-16zusätzliche Schalter anstelle der Knüpellscha

Ich möchte hier mal meinen einbau der zwei zusätzlichen Schalter in die DS-16 zeigen.
Da ich Daumenflieger bin hat es mich genervt die Knüppelschalter option nicht zu nuzten..

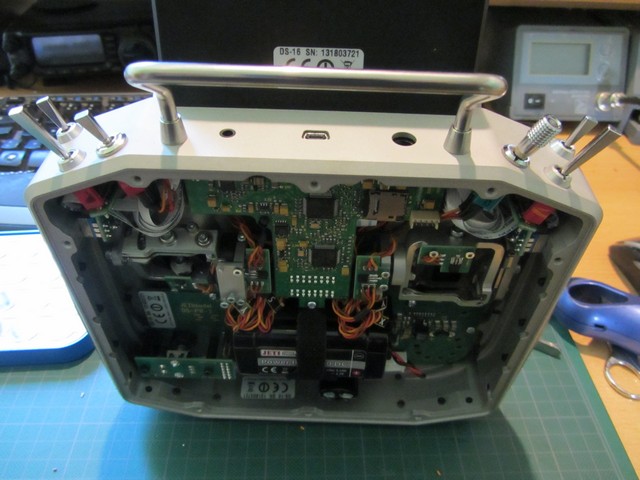

Allso habe ich mich überwunden !!!!! zwei LÖCHER in dieses Edelle Sendergehäuse zu bohren ,
bitte nicht schimpfen ist ja mein Sender und nicht Euer....

der eine Schalter ist ein sicherheits-schalter und der andere ein einfacher Ein-Ein-Schalter..

ich habe mir die originalen eingebauten schalter mal genau angesehen und nachgemessen...
dort sind wiederstände mit eingebaut jeweils 47K Ohm zwischen masse (braun) und signal(Gelb) und +3,3Volt (Rot)

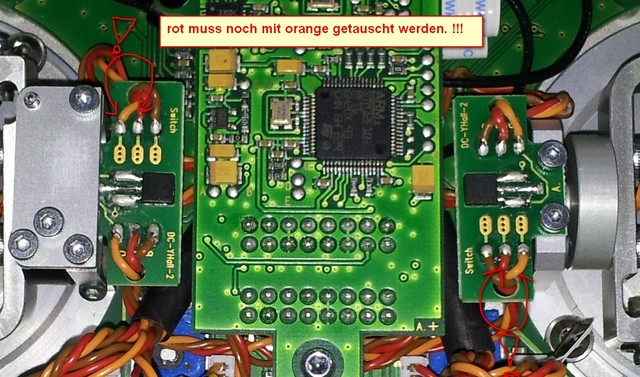

allso habe ich auf den Platienen wo die Kabel von den Knüppelschalter angeschlossen werden...
1. die Kabel umgelötet (vorher ist die Reihenfolge Braun-Rot-Gelb) auf Braun-Gelb-Rot

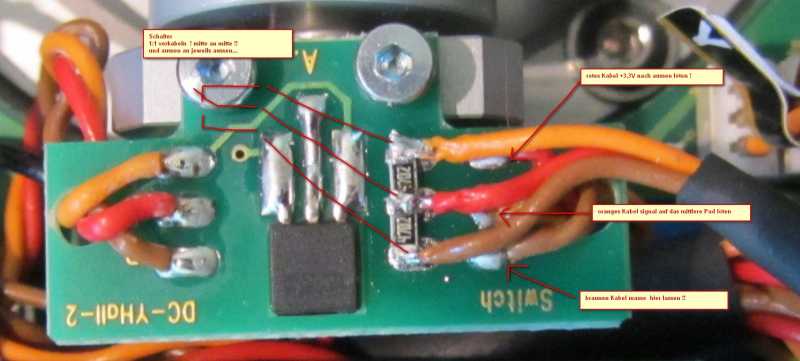

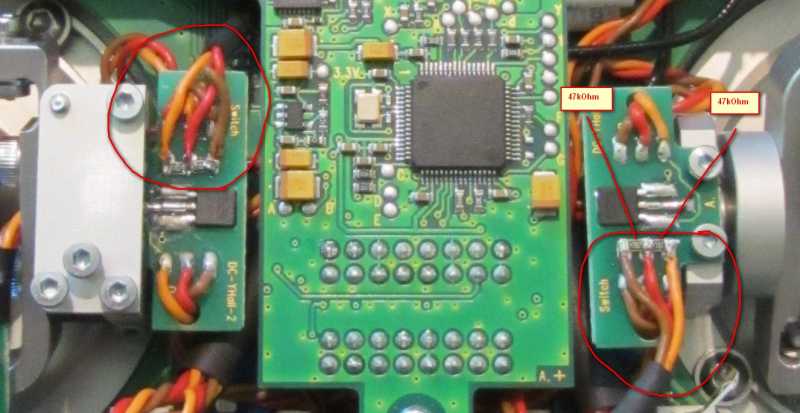

2. nun konnte ich die 47kOhm SMD Wiederstände einfach nebeneinander auf die Anschlusspad´s löten
( braun - 47kOhm - gelb - 47kOhm - rot )
3: nun einfach die schalter mit den Pad´s dreiadrig 1zu1 verbinden... allso mitte Schalter an mitte Pad, aussen Schalter an jeweils aussen Pad....
! da ich servokabel verwendet habe , muste ich jetzt rot ( beim Servokabel in der mitte ) auf das mittlere Pad ( mit dem orangennen kabel ) löten . !!!

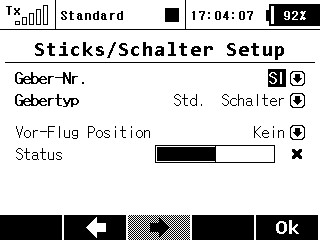

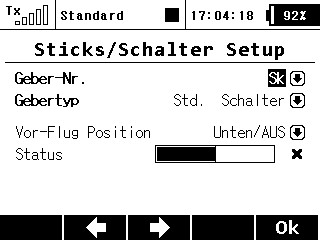

dann noch unter " erweiterte Einstellungen - Sticks/Schalter Setup " die schalter Sk und Sl konfigurieren ,
je nachdem was eingebaut wurde..



ich hoffe ich konnte Euch ermutigen..... und fange Mir nicht zu viele schellen ein...

gruß Andreas

ps: IHR MACHT DAS GANZE AUF EUER RISIKO , ich übernehme keine Haftung...

Hallo Andreas,

sicherlich schön gemacht, ABER:

was sagt denn Dein Händler nun bzgl. GARANTIE etc. ?


Im Falle eines Falles bitte nicht wundern, wenn diese nun erloschen ist.



Gruss

PW

Moin,

da von der kleinen Platine eh nur ein kurzes Kabel zu einer Buchse auf der großen Platine geht kann man sich das löten am Knüppelaggregat auch schenken und gleich ein passendes Kabel mit Stecker und Schalter bauen das man zur Not wieder abstecken kann.

Und da die Pads zum löten durch den Eigentümer vorgesehen sind braucht es schon eine gute Begründung um hier eine Garantie insgesamt zu verweigern.

Gruß

gecko

Hallo gecko

wenn herraus gefunden wurde welche Stecker man braucht würde ich sicherlich auch noch mal die Kabel ändern...
"allein schon damit ich wieder in den genuss der Garantie komme ",
und ich habe dann ja auch wieder die möglichkeit die Schalter ohne zu löten demontieren zu können...

gruß Andreas


ps: suche jetzt also die passenden Stecker.

Moin,

muß nachher noch mal schauen aber ich meine es waren 3-polige. Der Verdacht liegt nahe das sie den micro-Servosteckern verwandt sind. MPX hat die in der Evo evtl. auch verwendet.

Ich glaube ich muß mal mit einem Multimeter bei meinem Händler vorbeischauen und mir so einen Knüppelschalter mal genau ansehen ...

Gruß

gecko

Moin,

ich habe grade mal einen original 3pos Knüppelschalter durchgemessen und festgestellt das die hier vorgestellte Modifikation vollkommen überflüssig ist. Der Knüppelschalter verbindet je nach Schalterstellung entweder gelb mit rot oder gelb mit schwarz oder eben gar nichts. Da ist kein Widerstand verbaut.

Die Steckverbindung liefere ich noch nach wenn ich den Sender mal wieder aufschraube.

gruß

gecko
