DC24 II - kein PPM Steckplatz für Erweiterungsmodul

  • AlexBonfire
  • Autor
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1100
  • Thanks: 331

DC24 II - kein PPM Steckplatz für Erweiterungsmodul

13 Juli 2023 16:56 - 13 Juli 2023 16:57
#

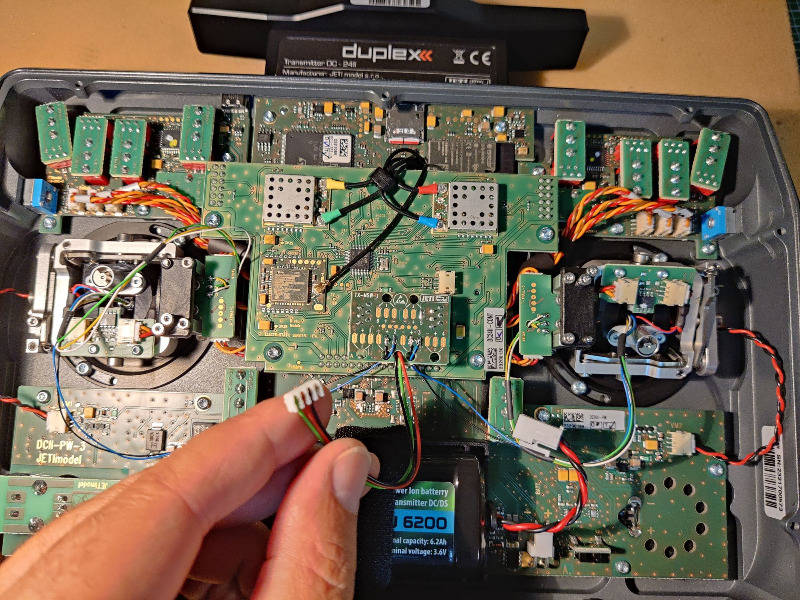

Ich baue gerade die RC-Technik Knüppelschalter in die neue DC24 II und habe folgendes Problem:
Für das Erweiterungsmodul TX-MSW gibt es keinen PPM-Steckplatz mehr.
Das Modul brauche ich, um die 2 zusätzlichen Taster an der Front anzuschließen.

Letzte Änderung: 13 Juli 2023 16:57 von AlexBonfire.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • IG-Modellbau
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3779
  • Thanks: 2809

Re: DC24 II - kein PPM Steckplatz für Erweiterungsmodul

13 Juli 2023 17:15
#
Hallo Alex,
gemäß Handbuch: Der Steckplatz ist rechts oberhalb der MSW-Platine.
Stecker und Belegung ist anders.

Ingmar
www.ig-modellbau.de
Mein YouTube Kanal
Folgende Benutzer bedankten sich: bulli.uli

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • bulli.uli
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 498
  • Thanks: 204

Re: DC24 II - kein PPM Steckplatz für Erweiterungsmodul

13 Juli 2023 17:20
#
Hallo Alex,
Hallo zusammen,
bei Hacker sind 2 MSW Module gelistet.
Eins halt für DC/DS 24-II
Hat mich letztens auch schon gewundert.

Nun kennen wir den Grund: Stecker ist geändert.

Viele Grüße
Uli

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • AlexBonfire
  • Autor
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1100
  • Thanks: 331

Re: DC24 II - kein PPM Steckplatz für Erweiterungsmodul

13 Juli 2023 17:22
#
Ja, jetzt sehe ich es auch.
Na Prima.
Ich hatte vorab bei Hacker gefragt, ob das Modul für die neue passt, Antwort war JA. :angry:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • shamu
  • Offline
  • Senior Mitglied
  • Senior Mitglied
  • Beiträge: 45
  • Thanks: 10

Re: DC24 II - kein PPM Steckplatz für Erweiterungsmodul

13 Juli 2023 17:37
#
Hey Alex,

ich hab nicht gefragt und bin davon ausgegangen das es passt, zefix...
Hab dann auch gleich noch ein neues Bestellt ;-)
Bis denn
Stephan

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • AlexBonfire
  • Autor
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1100
  • Thanks: 331

Re: DC24 II - kein PPM Steckplatz für Erweiterungsmodul

13 Juli 2023 18:28
#
Hat vielleicht jemand ein Bild von der Pin Belegung des neuen Moduls parat?
Der Stecker ist ein Mini-JST, den habe ich hier und kann mir einen passenden Stecker dran löten. Ich muss ihn nur richtig belegen.
Leider ist das nicht eindeutig. Am alten 4-Pol Stecker sind die Kontakte PPM Eingang, Plus und Minus belegt. An der neuen Buchse gibt es allerdings nur PPM Eingang, Minus und PPM Ausgang.
