Signalkette im Jeti Sender
- Kriz
- Autor
- Offline
- Premium Mitglied
-
- Beiträge: 88
- Thanks: 29
Signalkette im Jeti Sender
20 Okt. 2022 11:10 - 20 Okt. 2022 13:02
Hallo zusammen,

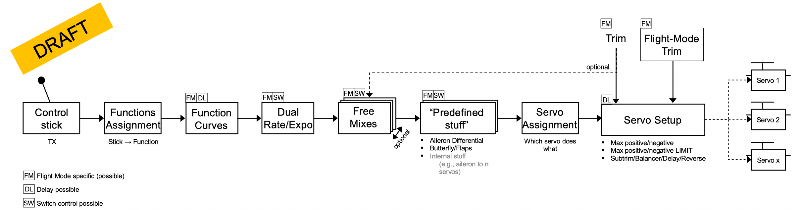

würde gerne den Entwurf einer vereinfacht dargestellten Signal-Wirkkette im Jeti Sender zur Diskussion stellen. Ziel ist es etwaige Fehler im Bild zu finden, zu korrigieren und letztendlich damit bei der Programmierung besser verstehen zu können, warum das eine auf das andere wirkt - oder eben nicht. Vielleicht gibt es sowas ja auch schon, dann gerne auch um einen Hinweis und ich ziehe das hier zurück.Feedback und Korrekturen sind demgemäß herzlich willkommen:
P.S. Auslöser war übrigens, dass ich vor längerer Zeit mal darüber gestolpert bin, dass meine mit den QR mitgenommenen Wölbklappen nicht mit-differenziert wurden. Mit Blick auf das Bild war mir dann klar warum und die Lösung ebenfalls zur Hand. Die Differenzierung einfach über einen freien Mischer AIL-AIL gemacht, statt über das Menu, und mit dem Mischer AIL-FLAP gekoppelt. Fertig
würde gerne den Entwurf einer vereinfacht dargestellten Signal-Wirkkette im Jeti Sender zur Diskussion stellen. Ziel ist es etwaige Fehler im Bild zu finden, zu korrigieren und letztendlich damit bei der Programmierung besser verstehen zu können, warum das eine auf das andere wirkt - oder eben nicht. Vielleicht gibt es sowas ja auch schon, dann gerne auch um einen Hinweis und ich ziehe das hier zurück.Feedback und Korrekturen sind demgemäß herzlich willkommen:
P.S. Auslöser war übrigens, dass ich vor längerer Zeit mal darüber gestolpert bin, dass meine mit den QR mitgenommenen Wölbklappen nicht mit-differenziert wurden. Mit Blick auf das Bild war mir dann klar warum und die Lösung ebenfalls zur Hand. Die Differenzierung einfach über einen freien Mischer AIL-AIL gemacht, statt über das Menu, und mit dem Mischer AIL-FLAP gekoppelt. Fertig
Letzte Änderung: 20 Okt. 2022 13:02 von Kriz. Begründung: Signalkette um Trim und Flight-Mode Trim erweitert
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Kriz
- Autor
- Offline
- Premium Mitglied
-
- Beiträge: 88
- Thanks: 29
- IG-Modellbau
-
- Offline
- Moderator
-
- Beiträge: 3779
- Thanks: 2809
- BOE
-
- Offline
- Platinum Mitglied
-
- Beiträge: 447
- Thanks: 201
Re: Signalkette im Jeti Sender
20 Okt. 2022 11:47
Hallo Kriz,

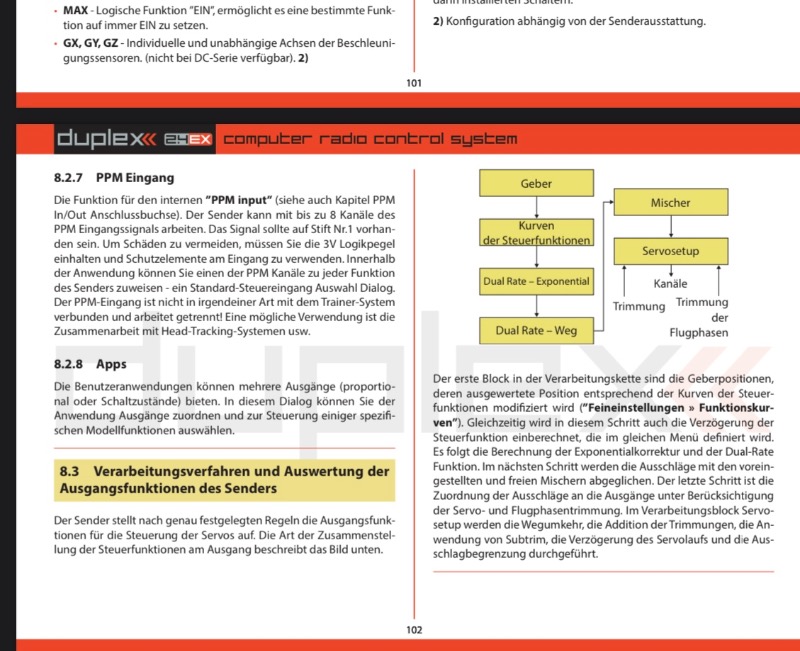

auf der letzten Seite der großen Sender Beschreibung findest du die Signalkette von Jeti veranschaulicht dargestellt.
Gruß Bernd
auf der letzten Seite der großen Sender Beschreibung findest du die Signalkette von Jeti veranschaulicht dargestellt.
Gruß Bernd
We’re armed with new technology and going backwards to a cavemen mentality (Depeche Mode)
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- IG-Modellbau
-
- Offline
- Moderator
-
- Beiträge: 3779
- Thanks: 2809
- Kriz
- Autor
- Offline
- Premium Mitglied
-
- Beiträge: 88
- Thanks: 29
Re: Signalkette im Jeti Sender
20 Okt. 2022 12:24
Hallo Bernd und Ingmar,
danke erst mal für das erste Feedback Die Darstellung im Manual kannte ich tatsächlich schon, war mir aber ein bisschen "zu kurz gesprungen". Trotzdem danke für den Hinweis. Ist für alle, die nicht so tief graben wollen, sicher hilfreich und leichter verständlich.
Habe jetzt das Bild in deutlich größerer Auflösung hinzugefügt (hat überhaupt nichts gebracht) und als .zip. Muss man dann halt erst mal runterladen und entpacken. Nicht ganz praktisch, aber was soll's.
Beste Grüße,
Kriz
danke erst mal für das erste Feedback
Die Darstellung im Manual kannte ich tatsächlich schon, war mir aber ein bisschen "zu kurz gesprungen". Trotzdem danke für den Hinweis. Ist für alle, die nicht so tief graben wollen, sicher hilfreich und leichter verständlich.Habe jetzt das Bild in deutlich größerer Auflösung hinzugefügt (hat überhaupt nichts gebracht) und als .zip. Muss man dann halt erst mal runterladen und entpacken. Nicht ganz praktisch, aber was soll's.
Beste Grüße,
Kriz
