logischer Lehrer Schüler Schalter mit 2 !! statt 5 Schaltern
- jubehr
-
Autor
- Offline
- Premium Mitglied
-
- DS14 und DS16
- Beiträge: 95
- Thanks: 46
Re: logischer Lehrer Schüler Schalter mit 3 statt 5 Schaltern
17 Mai 2021 14:13
gut, ich geh mal eben testen
Es ist nie zu spät für eine glückliche Kindheit !
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- jubehr
-
Autor
- Offline
- Premium Mitglied
-
- DS14 und DS16
- Beiträge: 95
- Thanks: 46
Re: logischer Lehrer Schüler Schalter mit 3 statt 5 Schaltern
17 Mai 2021 14:35IG-Modellbau wrote: Hallo Jürgen,
ich denke, dann muss Du L1 invertieren oder eben nicht invertieren.
im Ruhezustand müssen beide Geber des FF inaktiv (X) sein!
FF schaltet bei Wechsel von inaktiv auf aktiv,
Das muss gehen!
Ingmar
Du hast recht!
Es geht, genauso, wie Du geschrieben hast. L1 nicht invertieren und im Ruhezustand beide Geber inaktiv, Top!
Das war der eigentliche Sinn meines Posts, ob nicht vielleicht jemand eine noch bessere Idee hat.
Ich mache das Schaltbild nochmal neu bis heute Abend.
Danke Ingmar!
Gruß
Jürgen
Es ist nie zu spät für eine glückliche Kindheit !
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- IG-Modellbau
-
- Offline
- Moderator
-
- Beiträge: 3779
- Thanks: 2809
- jubehr
-
Autor
- Offline
- Premium Mitglied
-
- DS14 und DS16
- Beiträge: 95
- Thanks: 46
Re: logischer Lehrer Schüler Schalter mit 3 statt 5 Schaltern
17 Mai 2021 16:26 - 17 Mai 2021 16:41

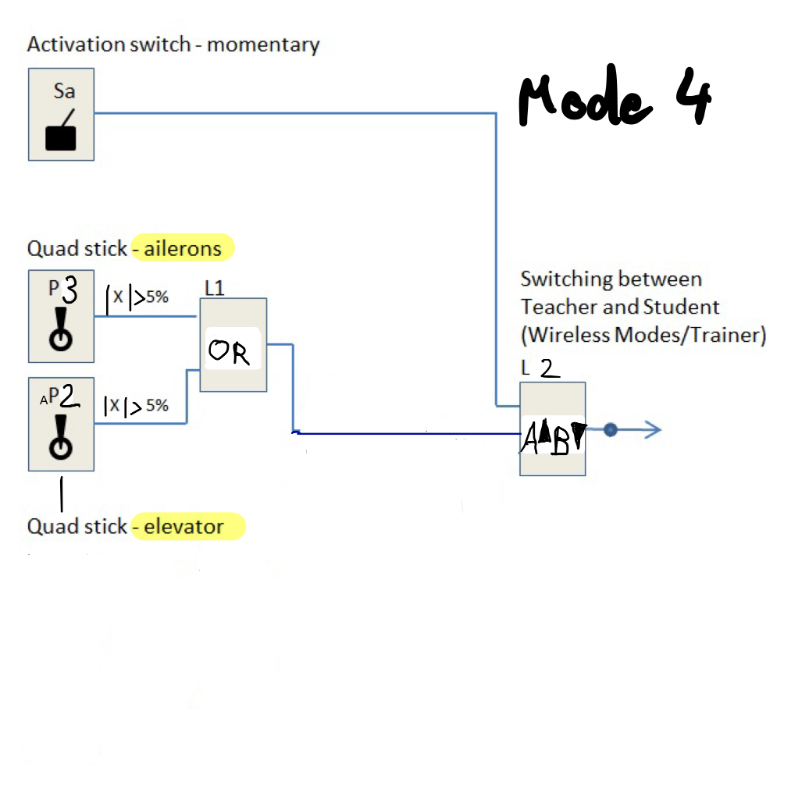

nachdem Ingmar mir hier ordentlich aufs Pferd geholfen hat hier nun die
superschlanke Version für eine Lehrer/Schüler Anwendung mit 2! logischen
Schaltern :
L2 ist damit der Trainer Schalter im System und der Auslöseschalter/Geber ist in diesem Beispiel SE.
Bei mir hat das im Keller ausgezeichnet funktioniert -genauso wie die
komplexe 5-Schalterversion ala Jeti 2018-.
Bitte mal testen und schauen, dass da keine bugs drin sind.
Gruß
Jürgen
superschlanke Version für eine Lehrer/Schüler Anwendung mit 2! logischen
Schaltern :
L2 ist damit der Trainer Schalter im System und der Auslöseschalter/Geber ist in diesem Beispiel SE.
Bei mir hat das im Keller ausgezeichnet funktioniert -genauso wie die
komplexe 5-Schalterversion ala Jeti 2018-.
Bitte mal testen und schauen, dass da keine bugs drin sind.
Gruß
Jürgen
Es ist nie zu spät für eine glückliche Kindheit !
Letzte Änderung: 17 Mai 2021 16:41 von jubehr. Begründung: edit
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
