TX Lite Modulgehäuse (Tango 2, Taranis X-Lite, Zorro) für TU2 Sendemodul

Maibach
Autor
Offline
Junior Mitglied
Beiträge: 35
Thanks: 17

TX Lite Modulgehäuse (Tango 2, Taranis X-Lite, Zorro) für TU2 Sendemodul

15 Feb. 2022 18:07

Hi,

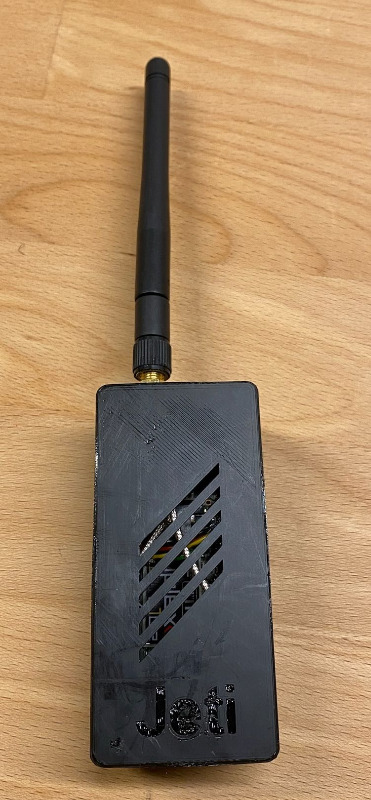

das Modulgehäuse ist passend für das Jeti TU2 Sendemodul. Damit lässt sich das TU2 Modul an Fernsteuerungen wie TBS Tango2, Taranis-X-Lite und voraussichtlich Radiomaster Zorro betreiben.

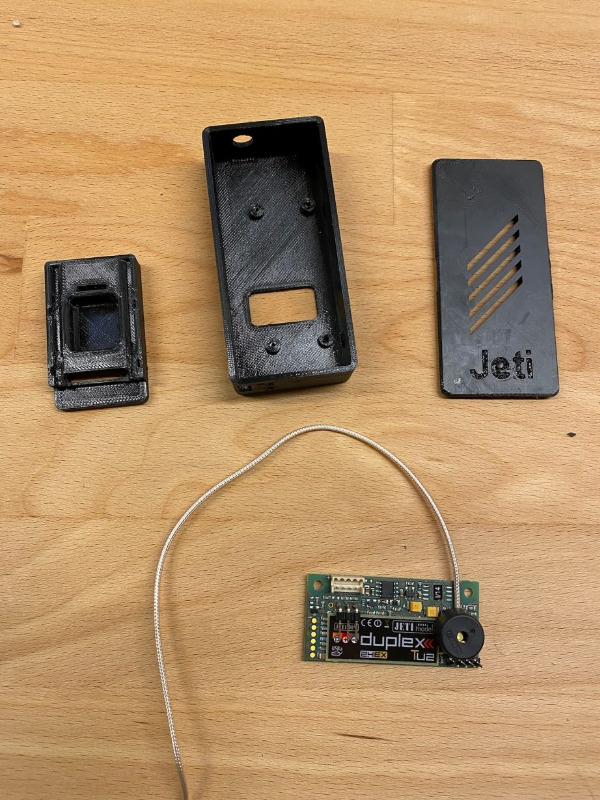

Das Modulgehäuse und der Full-crossfire Adapter von P. Seidel müssen mit Sekundenkleber verbunden werden.
Verdrahtung erfolgt gemäß Philipps Blog

Verbindung zwischen TU2 und der Fernsteuerung über folgende Pins:
2 - GND
3 - 6V
5 - PPM

Fernsteuerung (z.B: Tango2) muss im Menü auf externes Modul > PPM eingestellt werden.
Ausgang für optionale Jetibox unten am Gehäuse vorhanden.

Download der STL Dateien über prusaprinters.org

Gruß,
Markus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

JOJU
Offline
Elite Mitglied
Beiträge: 287
Thanks: 108

Re: TX Lite Modulgehäuse (Tango 2, Taranis X-Lite, Zorro) für TU2 Sendemodul

06 Okt. 2022 16:39

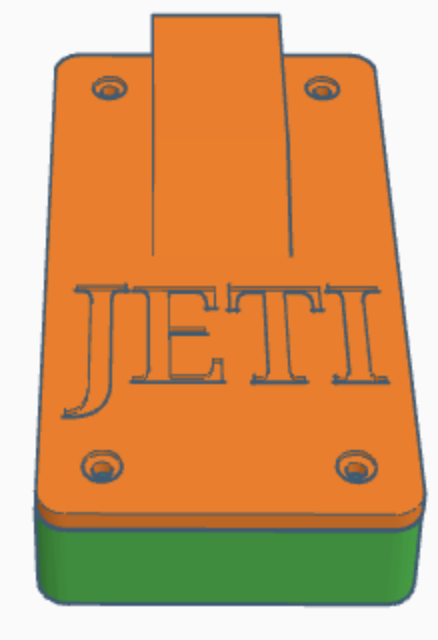

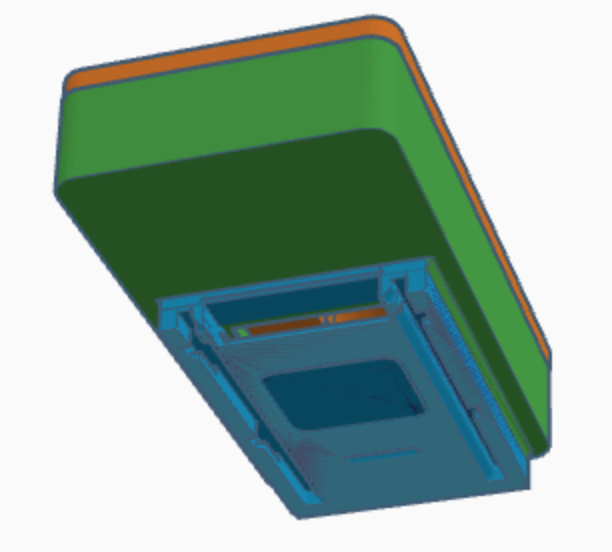

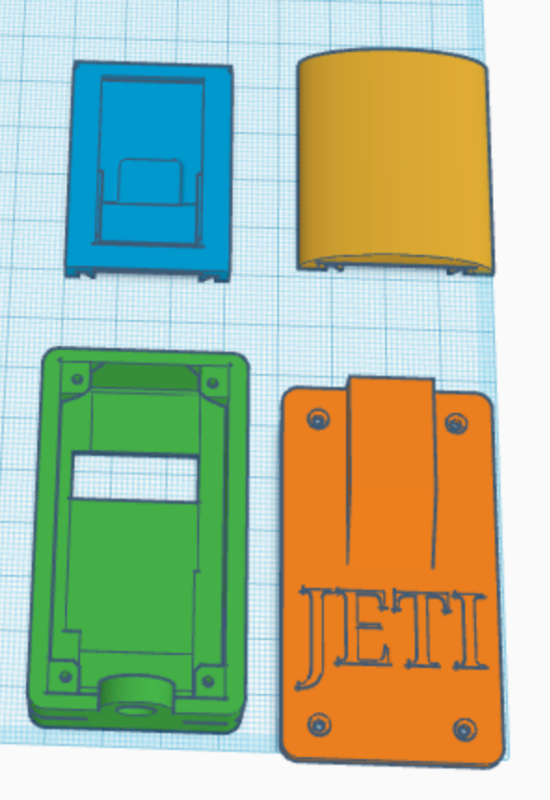

Hallo Markus,ich habe so etwas auch mal konstruiert - inklusive einer kleinen Blindabdeckung damit die empfindlichen Anschlüsse im Betrieb Ohne ein Modul nicht ausersehen verbogen werden - Bei meiner Variante muss ein IC Sockel (Stiftleiste) eingeklebt werden.
