Bestmögliche Platzierung der 2.4GHz-Antenne

Hallo,
im RCN habe ich mit: www.rc-network.de/forum/showthread.php/5...g-der-2.4GHz-Antenne um Rat für mein Problem gebeten. Soweit alles klar. Einige User raten mir zum Einsatz eines Satellitenreceivers.
Ich habe normale Empfänger von R4 bis R10 und seit kurzem auch eine DC16.
Wo kann ich eine verständliche Beschreibung bekommen wie der Satellitenempfänger arbeitet, eingesetzt wird. Elektronisch gesehen bin ich ein Laie.
Also bitte darauf Rücksicht nehmen
Besten Dank
Gruß Heinz

Hallo,

würde eine Central Box 200 mit 2 RSats nehmen und die beiden RSats entsprechend im Rumpf platzieren; z.Bsp,. einen hinten ins Heck. DC-16 dann im 2 Wege Modus.

Hier ein Video, ist zwar von der CB 400; aber bei der CB 200 ähnlich.

www.youtube.com/watch?v=7g1WSV5xK0Q

Gruss

PW

Hallo,

Einen zusätzlichen Sat Empfänger halte ich bei Jeti nicht für nötig.

Hacker hat diese Anleitung erstellt

Micha

Bindingvorgang beim Jeti Duplex R9, R10, R11, R12, R14, R18 Empfänger mit
zusätzlichem RSAT-Empfänger:
Bei den neuen RSAT2 EX Empfänger müssen Sie folgende Schritte beachten:
- Sat-Empfänger-Programmieranschluss mit der JetiBox verbinden
- Empfängerakku an die Box anschliessen
- Receiver Type Duplex XY (rechts klicken)
- ganz nach unten bis Menu Display Reduced (rechts klicken) auf "Full"
Dann geht es so weiter:
- Sat-Empfänger mit Bindingstecker binden, dazu Binding Stecker auf "Extern" stecken
und RSAT mit Empfängerakku verbinden
- Sender einschalten und Bindington aus dem Sendermodul abwarten
- Sat-empfänger ist fertig gebunden
- unter "Mainsettings" "Clone" wählen
danach den R9, R10, R11, R12, R14, R18-Externanschluss an die JetiBox anstecken (oder
das Sendermodul, dann Empfängereinstellungen wählen)
- "out Pin Set" wählen
- rechts klicken (nicht zu schnell!) bis "Y18" angezeigt wird
- Taste "v" (runter)
- "PPM input" wählen
- Taste "v"
- PPM 1 Alarm Code z.B. "A" wählen
Fertig!
Funktionstest des Sat-Empfängers:
- während des Betriebes den Sat-Empfänger abstecken >>> Alarmton "A" muß ertönen
- kommt der Alarmton (wiederholt sich nach einigen Sekunden) und verstummt wieder
nach dem Anstecken des Sat-Empfängers ist alles OK.

Hallo Heinz.

Ja die Kohle...ist immer so ne Sache mit der...lach.

Aber Spaß bei Seite:

Wenn ich es richtig sehe, geht die Kohle lange nicht bis in die Rumpfspitze.

Hier kommts nun drauf an ob du in der Spitze einen Akku oder Blei so rumfliegst.

Ich habs bei mir so gelöst, das ich die Spitze Freigeräumt hab. Rsat2 ex Antennen in die Spitze.

So platzieren, das Sie: 1. im 90 Grad Winkel zueinander stehen.und 2. immer ca eine Tennisball große Sphäre (Beachte Wellenlänge um die 3cm bzw. Lambda/4...laienhaft ausgedrückt) um die Antenne Kabel, Kohle, Metallfrei ist.

Den 2. Rsat2 ex habe ich im Hinteren Teil des Rumofes montiert. Empfänger auf angepasstes Balsabrett montieren, 5min Harz drauf und ab in die Rumpfröhre. So das du im Notfall gerade noch den Klettverschluss wieder lösen kannst. Die Antennen in vorgebogenen Bowdenzug Plaste Röhrchen schieben, die du auf das Balsabrett festgeklebt hast.
Das Ganze dann noch möglichst mehr als90 cm voneinander entfernt.

Ich persönlich habe mich wegen den abgesicherten Ausgängen + 2 Akku eingängen + Telemetrie für die CB 200 entschieden

Mit ner vernünftigen Stromversorgung (Achtung, sollen die Sicherungen der CB 200 ihre wirkung zeigen, muss auch die Stromversorgung liefern können!)

Redundanter geht fast nicht und du solltest mit dieser oder ähnlicher Antennenanordnung bei diesem Mdell definitiv RUHE haben.

Viele Grüße

Frank

Ist das die Lösung?

Hallo Kollegen,

zuerst besten Dank für die vielen gutgemeinten Ratschläge. Die Lösungen mit Satellitenempfängern und der Centralbox mögen sicherlich absolut sicher sein, sind mir aber zu kostspielig und zu aufwändig. Ich bevorzuge eigentlich immer die Version "KISS",d.h. was nicht eingebaut ist, kann auch nicht kaputt gehen oder eine Störung verursachen.

Ich habe doch auch noch diese Lösung in den Raum gestellt: Als mögliche Lösung ist mir noch etwas eingefallen: Mit 40cm langem Antennen kann ich ja den Empfänger an den üblichen Ort in der Kabine platzieren, die Antennen jedoch bis zur Rumpfspitze in einem Kunststoffröhrchen führen und dort in den etwa 15cm langen carbonfreien Bereich winklig positionieren. Ggfs. kann ich den Rumpfspitzenbereich noch weiter nach hinten von Carbon freischleifen und dafür mit Kevlar die Verstärkung erreichen.

Ich bin der Meinung wenn ich die Bereiche der Antennenverlegung groß genug von Carbon befreie so kann ich die Abschirmung ausreichend vermeiden.

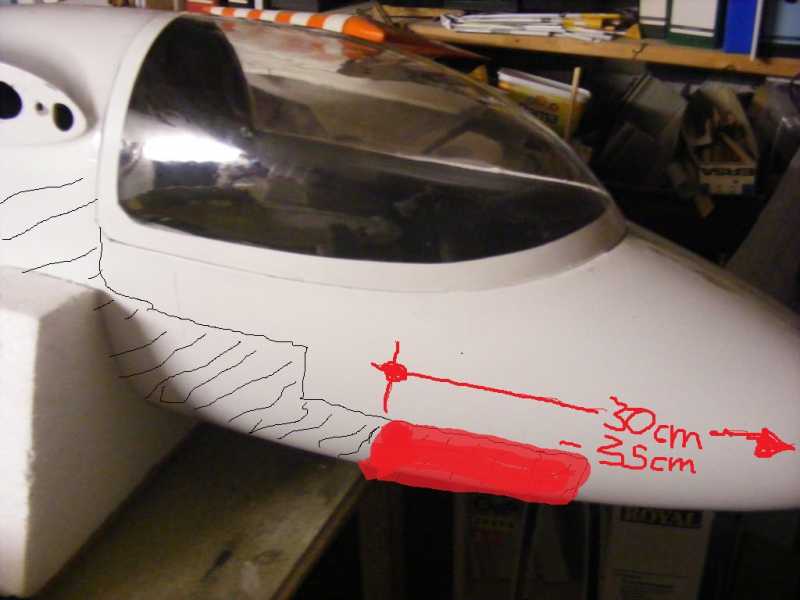

Als Anlage habe versucht die Situation für meine Lösung verständlich zu machen. Die Rumpfspitze ist auf eine Länge von mindestens 30 bis 35cm von Carbon freigefräst. In der Rumpfspitze werden ca. 200gr. Blei als Passteil eingesetzt. Die beiden Empfängerakkus liegen im Carbonbereich. Mit 40cm langen Antennen werde ich die rechtwinklige Ausrichtung derselben gewährleisten.

Ich gehe davon aus dass ich auch alle gutgemeinten Bedenkenträger von meinem Vorhaben überzeugt habe.


PS: Das Ausfräsen mit Dremel passiert im Freien, ich trage spezielle Schutzmaske und der Dremel wird zum Schluss mit Pressluft ausgeblasen und gereinigt.
