MBar Reparatur

WalterL
Autor
Offline
Platinum Mitglied
Beiträge: 856
Thanks: 347

MBar Reparatur

31 März 2015 15:37

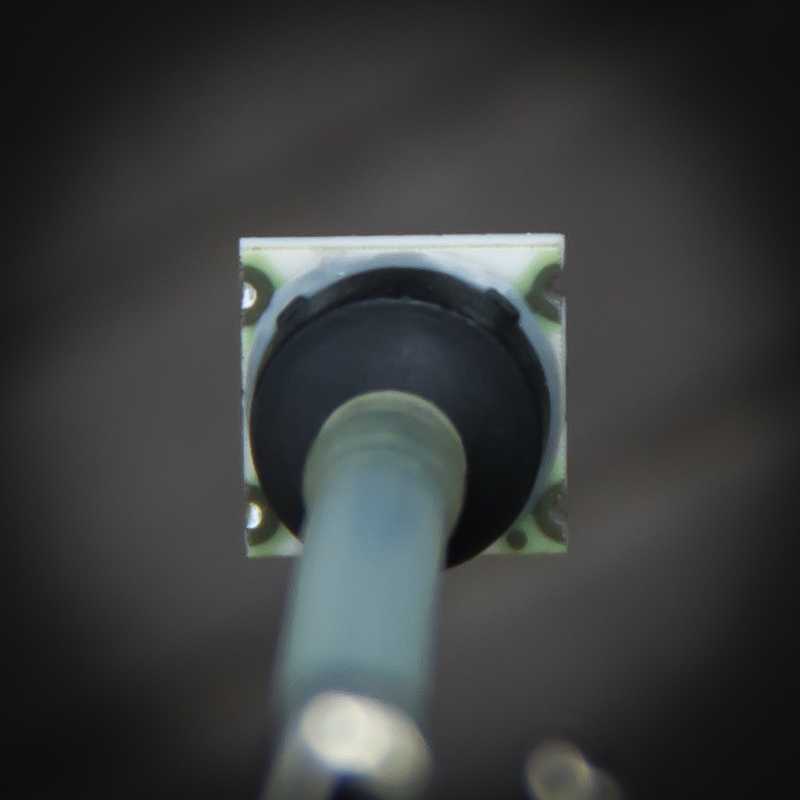

Ich habe es geschafft, den Drucksensor von der Platine zu lösen. Eigentlich sollte es möglich sein, den Sensor wieder anzulöten, es sind aber zwei Stellungen möglich. Weiss jemand, ob das eine Rolle spielt? (Sehe einen ganz feinen Punkt auf der Sensor Oberseite, vielleicht ist das ein Hinweis?)

Gruss, Walter

www.Swiss-Aerodesign.ch

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Henning
Offline
Elite Mitglied
Beiträge: 316
Thanks: 144

Re: MBar Reparatur

31 März 2015 20:09

Hallo Walter,

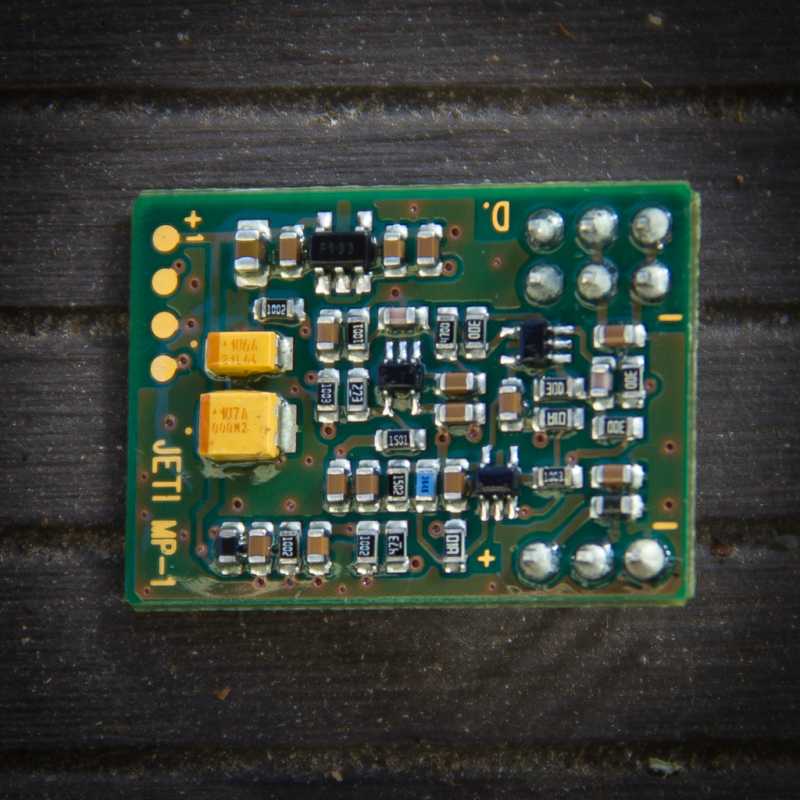

kannst Du mal ein hochaufgelöstes Makrofoto von Platine und Sensor einstellen?

Normalerweise lässt sich schon anhand der Gnd- und Vcc-Leiterbahnen die Orientierung von ICs herausfinden (wenn man deren Datenblatt hat). Spätestens mit den I2C-Anschlüssen SDA und SCL wirds dann absolut eindeutig...

Gruß
Henning

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

WalterL
Autor
Offline
Platinum Mitglied
Beiträge: 856
Thanks: 347

Re: MBar Reparatur

01 Apr. 2015 08:57

Hallo Henning,

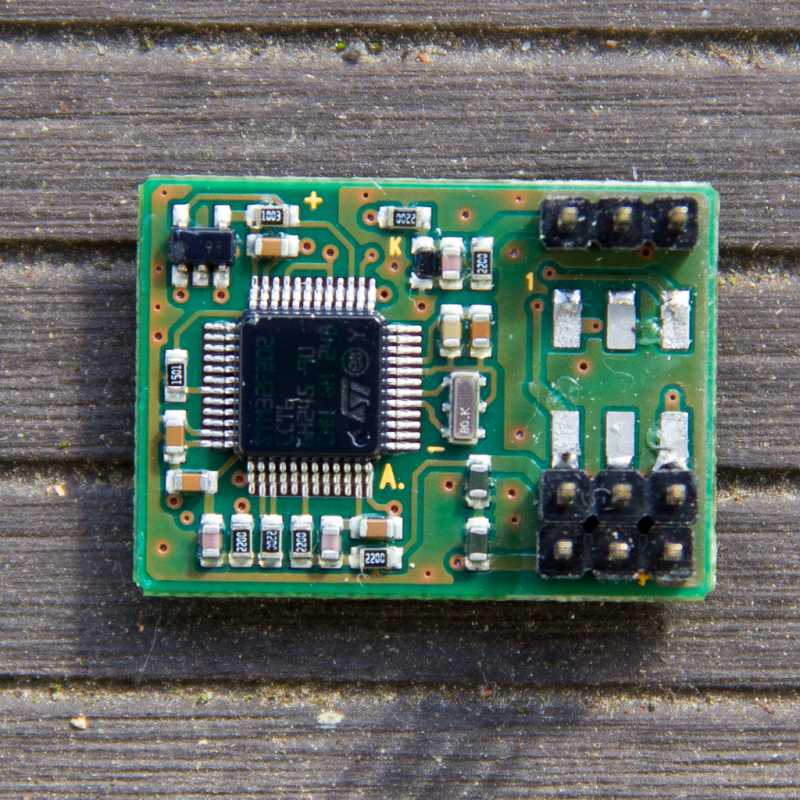

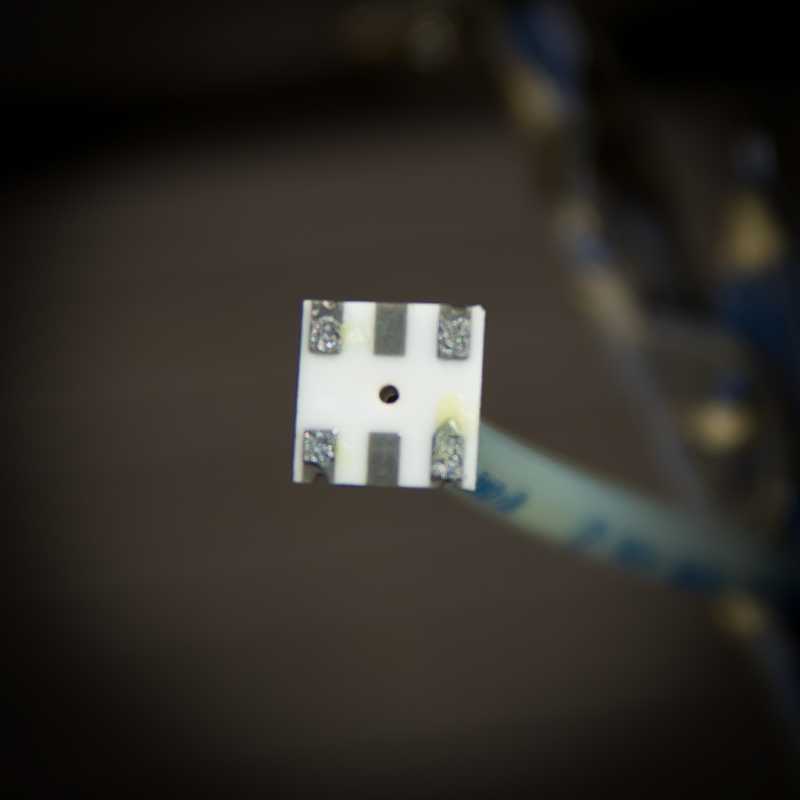

Ich denke, die zwei mittleren Kontakte sind leer und nur die 4 äusseren belegt. Nach meiner Vermutung müsste der Dot auf dem Sensor vis a vis der Nummer "1" liegen, aber da bin ich nicht sicher.

Danke für deine Hilfe

Gruss, Walter

www.Swiss-Aerodesign.ch
