Arduino Library für Jeti EX Eigenbau-Telemetrie

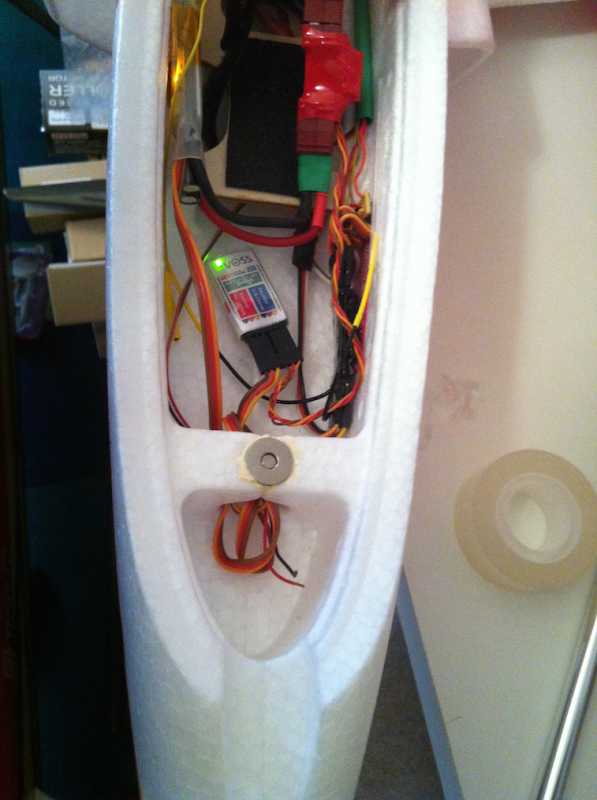

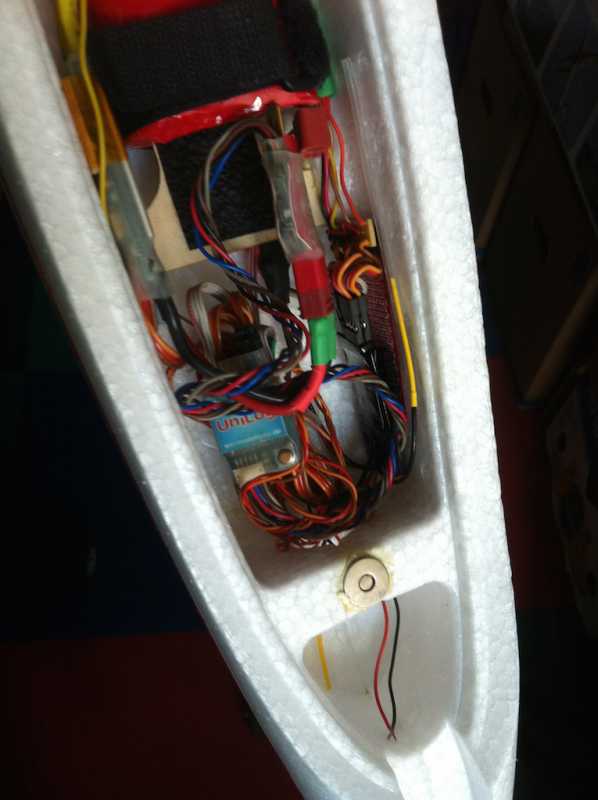

geschafft, der Sensor ist an seinem neuen Arbeitsplatz!

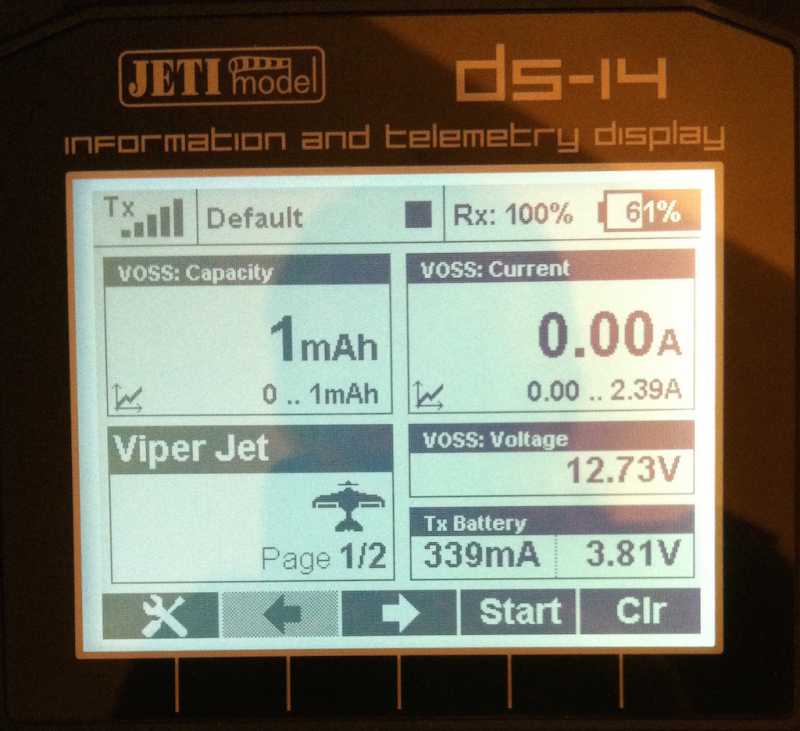

Sieht aufgeräumter aus - mit "richtiger" Telemetrie!
jetzt muss nur mehr das Wetter besser werden :dry:

Sehr schön eingepackt Deine Platine . Macht auch für's Auge was her.

VG Bernd

Hallo zusammen,
Nachdem ich vor ca. 4 Jahren mit einem Microchip PIC und dem Nicht-EX Protokoll einen Voltagesensor gebastelt habe,
habe mich nuin auch mal an der EX-Library versucht. Für die ersten Gehversuche habe ich das ganze auf einem STK500 Atmelboard für einen ATmega168A unter AVR Studio 7 compiliert (DemoSensor). hat soweit auch alles geklappt. Wenn ich nun den SIgnalausgang eines R7 EX Empfängers auf den TX-Pin des ATmega hänge (RX ist mit 100 Ohm auf TX verbunden) und den GND-Pin auf Minus des Empfängers lege rührt sich leider nicht allzuviel . Kann mir jemand mit einem Tip weiterhelfen? Mache leider nur alle paar Jahre etwas mit Microcontrollern und habe das Gefühl, ich fange jedesmmal (fast) bei Null wieder an :silly:

Gruß
Günni

Hallo Günni,
ich würde versuchen, Testdaten auf eine JetiBox auszugeben. Das ist einfacher zu Debuggen und Du weisst dann wenigstens, ob Timing und HW funktionieren. RX und TX würde ich trennen, das brauchst Du nur, wenn Du die Tasten der Jeti-Box abfragen willst.
Falls Du keine speziellen Anforderungen an die Grösse des Board hast, wurde ich einen Teensy 3.2 nehmen - mit dem lassen sich dann wirklich alle erdenklichen Sensoren bauen - die drei HW UARTs sind ebenfalls ein grosser Vorteil beim Entwickeln und auch als Interface z.B. für GPS.

Hier der Code des Sensors, den ich gebaut habe:
github.com/wifff/VOSS_Power/

Viel Erfolg,
Wolfgang

Ok, werde mal anstatt dem Empfänger meine Jetibox dranhängen. Grundsätzlich habe ich auch kein Problem, mir ein Teensy zuzulegen, aber ich denke, für die ersten Gehversuche müsste das auch mit meiner Konfiguration funktionieren (hoffentlich ). Werde auch noch den ATmega168 durch einen ATmega328 auf dem STK500 ersetzen um da möglichst alle "Fehlerquellen" auszuschliessen (dies dürfte aber kein Problem darstellen da weitestgehend kompatibel abgesehen vom Speicher etc.) . Mir geht es nur darum, ob das Projekt "DemoSensor" sofort eine Ausgabe erzeugen müsste (richtiger Anschluss der HW natürlich vorrausgesetzt) oder ob es eventuell auch ein Problem gibt, da ich das Projekt nicht mit der Arduino-IDE bearbeite, sondern dieses Projekt mit dem AVR7 STudio angelegt und übersetzt habe (es wird ja die Option bei neu anlegen eines Projektes angeboten, dies aus einem vorhandenen Arduino-Projekt zu erzeugen was auch gut funktioniert hat).
Ansonsten erst mal Danke für die Info

Grüßle
Günter

Hallo Günther,
ich habe mit dem JetiExSimple Projekt begonnen und nur zwei fixe Zeilen Text auf die JetiBox ausgegeben.
Damit hast Du eine Minimalkonfiguration - sobald die funktioniert kannst Du Dich in Richtung EX-Protokoll und "richtige" Sensoren vorkämpfen.

Viel Spass,
Wolfgang
