Moin Wolfgang,

ich bin mir nicht sicher ob es funktionieren wird , aber eine denkbare Möglichkeit wäre eine Kompensationstabelle der gemessenen zur realen Temperatur im Arduino zu hinterlegen.

Alternativ und unter Umständen liegt hier eine einfache lineare (event. auch quadratische) Abhängigkeit vor, die leicht mit einem Korrekturfaktor in den Berechnungen des Arduino zu lösen wäre.

Es wäre zumindest einen Versuch wert bevor man den Aussenläufer lackiert oder beklebt.

Robert

Hallo zusammen,

auch von mir einen herzlichen Dank für das Arduino Library, funktioniert erstklassig, soweit ich das beurteilen kann

Nun habe ich damit ein wenig experimentiert, und eine Kleinigkeit festgestellt, die Datumsanzeige ist nicht in deutschem Format und ich habe keine Möglichkeit gefunden diese anzupassen.

Datum und Zeit sind Realwerte, der Rest noch Testwerte


Hat jemand einen Vorschlag oder Idee dazu?

Ich habe es nicht ausprobiert, aber ich meine über die String Klasse im Arduino müsste das Datum anpassbar sein?

Stichworte: .substring() und .replace()

Robert

Hallo Robert,

nenee, dass das mit dem Umformatieren des Datums klappt, glaube ich eher nicht - denn da wird ja kein String auf dem Sender ausgegeben, sondern er formatiert ein numerisches Datenformat so, wie ihm das die Jeti-Leute beigebracht haben...

Das müsste also im Sender geändert werden :blush:

Gruß
Henning

Hi,

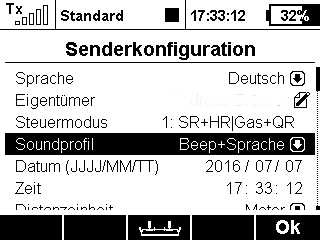

das Datumsformat für Deutsche EInstellungen ist falsch formartiert. deswegen sieht es wohl so aus.

Liebe Jeti-Sensor-Gurus,
langsam, aber sicher komme ich dahinter, warum es noch keine IR-Sensoren für unsere Flugzeuge zu kaufen gibt :blink:
Nach den ersten schnellen Erfolgen (= dank Bernd's Library und Messungen meiner Hand) mit den Texas Instruments und Melexis Sensoren hat sich gezeigt, dass vor allem glänzende, polierte Oberflächen (z.B. mein Pletti Aussenläufer) sehr schlecht mit den IR Sensoren zu messen sind.

Das Problem ist bekannt und man verwendet einen sogenannten Emissivity Factor um die Oberflächenbeschaffenheit und Farbe des Objektes, das man messen will, zu berücksichtigen.
Dafür gibt es Tabellen www.thermoworks.com/learning/emissivity_table und Programme github.com/sparkfun/SparkFun_MLX90614_Arduino_Library um diesen Wert in den Sensor zu übertragen.

Erkenntnisse bisher:
1. Ohne "Bemalung" der Oberfläche geht es nicht - die Messwerte sind nicht zuverlässig
2. Der Emissivity Factor lässt sich experimentell bestimmen (Wert aus der Tabelle nehmen und so lange spielen bis echter Wert und IR Messung passen)
3. Die Messgenauigkeit ist 2-3 Grad Celsius was für meine Zwecke ausreichend ist

Hier mein Versuchsaufbau:
drive.google.com/file/d/0B3jcpgVVhBtgSk1...ekU/view?usp=sharing

Hätte nie gedacht, dass diese Idee in ein Forschungsprojekt ausartet :S

Gruss, Wolfgang
