Bavarian Demon Cortex pro über Jeti DC 16 einstellen

Hallo,

ich habe in meinem Modell einen Bavarian Demon Cortex Pro verbaut. Als Funke dient mir eine Jeti DC 16. Nun habe ich aufgeschnappt, dass sich die Intensität der Querruder, Seitenruder und Höhenruder über die DC 16 einstellen lässt.

Kann mir einer sagen wie dies funktioniert?

Ich habe den Kreisel bereits zum umschalten auf einen 3-Stufenschalter gelegt, welches problemlos klappt. Zudem habe ich mir die "BIN-Datei" entsprechend heruntergeladen und in den "Device-Ordner" gezogen. Nur mir wird leider bei "Geräteübersicht" nichts angezeigt... (siehe Anhang)

Vielen Dank für euren Support!

Danke
Marc

Der Cortex pro muß über Ex-Bus mit dem Empfänger verbunden sein.

Gruß Karl-Heinz!

Hallo Karl-Heinz,

danke für deine Mitteilung. Ich habe den Cortex entsprechend des Anhangs angeschlossen.
Nur leider wird dieser immer noch nicht angezeigt. Das "graue" Kabel habe ich an einen leeren Servokanal angeschlossen und so mit einem 3-Stufenschalter belegt. Ist dies richtig? Oder wo habe ich den Fehler?

Besten Dank
Marc

Have you connect the Cortex Pro to the EXT port of the R9 EX receiver and set the EXT port to EX-bus? See the Cortex manual and the last updated Jeti manual.

Hallo zusammen,

danke für deine Information.
Ich habe die "BIN-Datei" in das entsprechende Senderverzeichnis kopiert. Zudem ist die Funke auf dem aktuellen Stand.

Der Fehler liegt bei mir bestimmt an der Verkabelung.

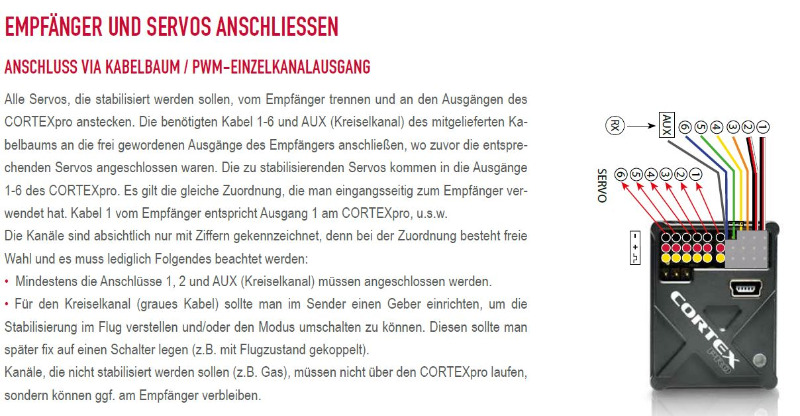

Ich habe dies wie folgt verkabelt:
Siehe Anlage 1

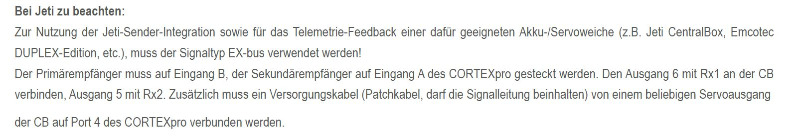

Aber in der Anleitung steht folgendes. Dies verstehe ich nicht:
Siehe Anlage 2

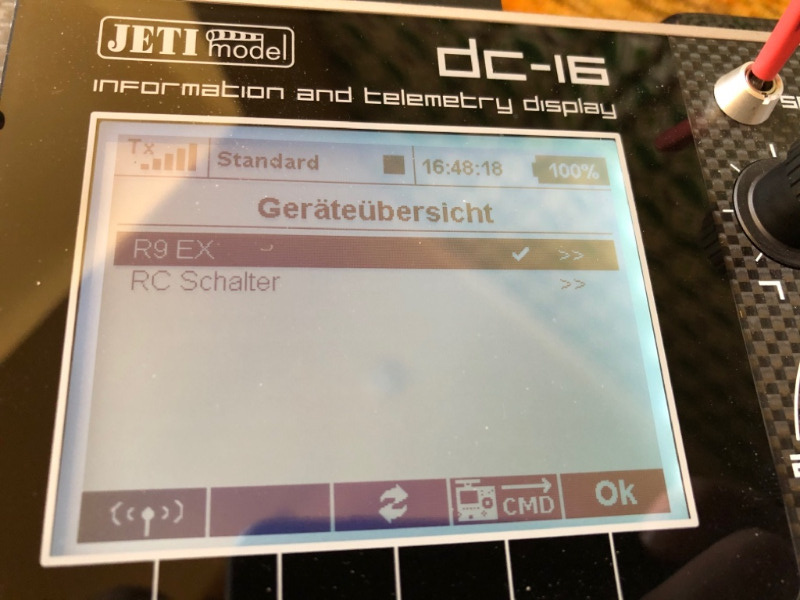

Daher sieht bei mir die Geräteübersicht leider immer noch wie folgt aus:
Siehe Anlage 3

......das graue Kabel, für den Kreiselkanal, wird zunächst (bis die Feineinstellung abgeschlossen ist) an einen Dreh-Schieberegler angeschlossen, hiermit wird eine Feineinstellung im Flug erflogen, z.B. den Regler so lange ins Plus drehen, bis QR aufschaukelt, dann leicht zurück drehen, bis nicht mehr schaukelt, laden, den erflogenen Wert speichern. Dieses Prozetere muss für QR, HR und SR gemacht werden, wenn diese Werte stimmen, dann kann man das graue Kabel auf einen Stufenschalter legen und ggfs. einer Flugphase zuordnen.
Steht aber, meines Wissens, auch so in Manual.
