DC 16 mit einem Fremdmudul (Spektrum) betreiben?

Hallo Maiky,

Alle Blades haben folgende Kanalbelegung.
hier findest Du die Kanalbelegung. Ich bin einen 130X mit konstanter Drehzahl geflogen, an deiner Stelle würde ich den Motor mit einen Drehgeber
(über einen Motorsicherheitsschalter) ansteuern. Governer habe ich nicht bemerkt - gehe davon aus das er keinen hat. Mit sinkender Akkuspannung sinkt die Drehzahl - dann habe ich sie über Drehgeber wieder etwas angehoben.

Gruß

ok das heisst erstmal pitch von motor wieder trennen da ich ja ne Kurve definiert habe und Mischer.
Anfangs hatte ich wie auch immer einen schalter wo auch gyro drauf war und damit lief die drehzahl langsam hoch und hielt sie konstant. ist sowas nicht standart bei dem kleinen?
Fliegen tut meiner und das auch gut nur kein richtiges 3d. wenn ich zuviel ins negativ gehe dann geht der motor ja aus:)

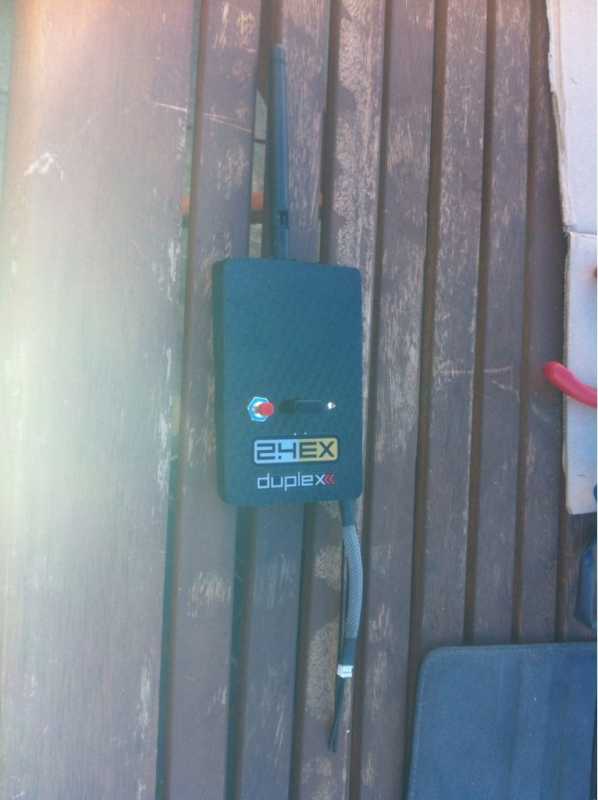

Wollte meinen Erfolg auchmal mitteilen! Ds16 läuft problemlos mit dem 130x. Habe das diy orange Modul vom hobbyking genutzt mit einem 800mah akku 2s. hobbyking.com/hobbyking/store/__40205__O...nsmitter_Module.html
Mit den Akkus war es auf jedenfalls der letzte den ich dort bestellt habe! Polarität war vertauscht, ob es sich um ein Einzelfall handele oder nicht ist mit egal, den der Rsat hat sich in Rauch aufgelöst!
Nachdem ich das rausgefunden hatte geht alles problemlos mit einem r9 den ich sowieso nicht nutze.



Wenn Interesse am 130x Profil in Mode 2 besteht einfach melden!

Martin

das heißt du stellt deine drehzahl über den drehgeber ein und dann schaltest du denn sicherheitsschalter an und lässt ihn auf die drehzahl hochdrehen ?

JoFischer wrote: Hallo Maiky,

Alle Blades haben folgende Kanalbelegung.
hier findest Du die Kanalbelegung. Ich bin einen 130X mit konstanter Drehzahl geflogen, an deiner Stelle würde ich den Motor mit einen Drehgeber
(über einen Motorsicherheitsschalter) ansteuern. Governer habe ich nicht bemerkt - gehe davon aus das er keinen hat. Mit sinkender Akkuspannung sinkt die Drehzahl - dann habe ich sie über Drehgeber wieder etwas angehoben.

Gruß

Bei meinem Versuch mit dem Orange Modul flog der Blade 130X einwandfrei. Dennoch hatte ich Probleme mit dem UMX Beast (der kleine rote Doppeldecker): das Höhenruder ging völlig hakelig und unbrauchbar. Außerdem hatte ich immer wieder Verbindungsprobleme beim einschalten, wenn im Hallenflug mehrere Spektrumsender aktiv waren.

Deshalb machte ich mich auf die Suche nach einem "richtigen" DM8-Modul und wurde nach langer Zeit sogar fündig., Nachdem ich das DM8 jetzt eingebaut habe - funktioniert soweit alles, selbst das UMX Beast geht smooth auf Höhe. JETZT bin ich mit meiner Jeti restlos glücklich und rundum zufrieden!!!

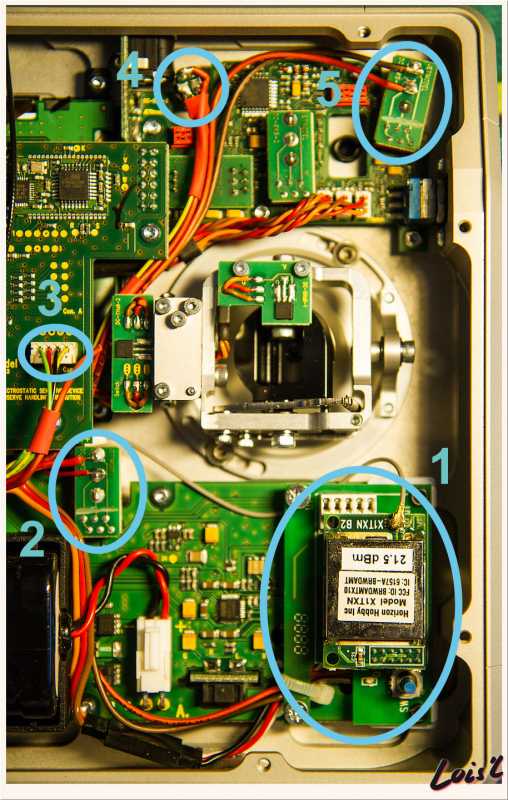

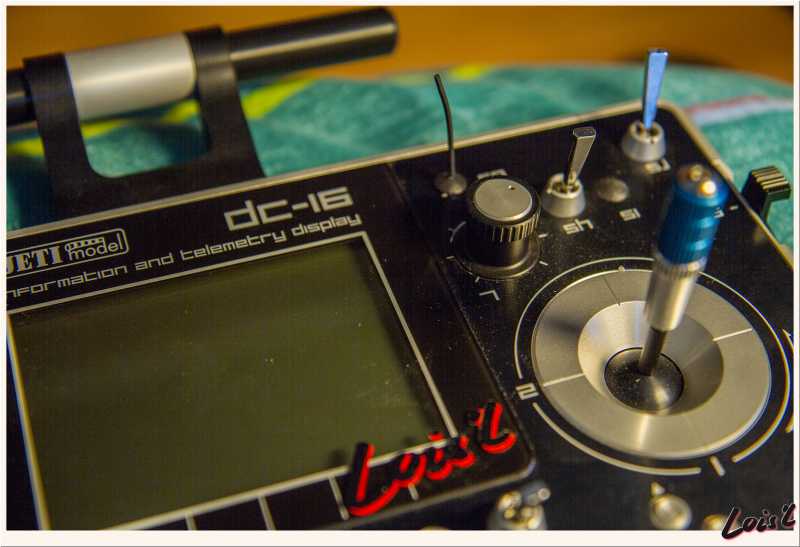

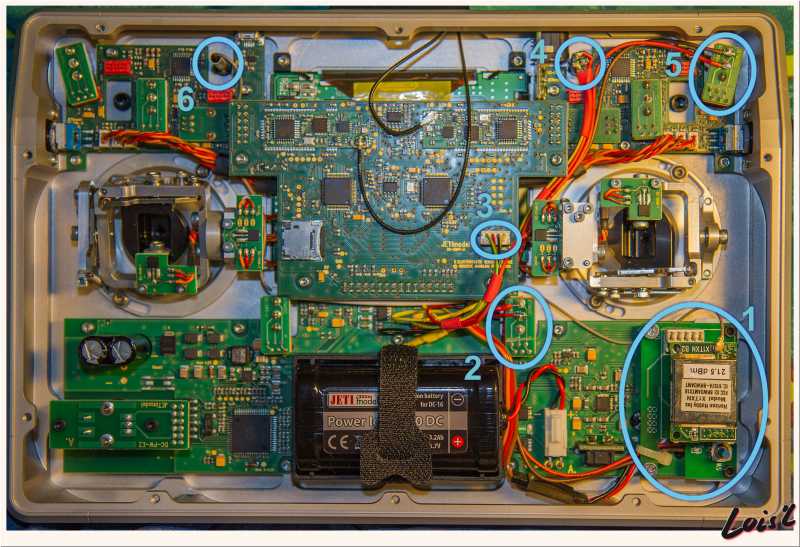

Anbei zwei Fotos vom eingebauten Modul - vielleicht gibt es ja noch dm8-Interessierte da draussen...

Legende:
1 = DM8-Modul für Futaba
2 = Sicherheitsschalter zum Ein-/Aussschalten des DM8 80001540
3 = Das PPM-Anschlußkabel 80001406
Gelb (= PPM) und Schwarz (= Minus) gehen parallel zur Buchse und zum Modul,
Rot (= Plus) wird über den Sicherheitsschalter zum Modul geschaltet, Grün ist frei)
4 = die PPM-Stereo-Buchse 80001553
5 = der Momentschalter (lang) 80001522 als Bindeknopf
6 = ein angebohrter Blindstöpsel 80001531, wo die Antenne durchgesteckt wird.

Im Prinzip brauch ich keine Details mehr dazu schreiben, steht ja alles in den Beiträgen zuvor - da habe ich die Infos auch her. Danke allen Vorreitern!!!
Zu den zwei Schaltern sein noch erwähnt, dass ich die natürlich zur Jeti hin unterbrochen habe. Also ganz brutal mit der Trennscheibe die Leiterbahnen
zur Jeti getrennt. Ich habe keine Ahnung was passiert, wenn ich ohne der Trennung ein weiteres Potential anlegen würde. Vermutlich nichts Gutes...
Einzig was noch fehlt: ich muß noch die kleinen SMD-Widerstände entfernen, mit denen Jeti die Schalter "erkennt" und nach jedem Einschalten eine
Änderung anmault. Außerdm möchte ich noch irgendwie elegant die Betriebs-LED vom DM8-Modul zur Kontrolle nach außen legen.

Hallo Zusammen,

schaffe es leider nicht meinen mcpx, Nano oder Mcpx BL an meine DS-16 zu gewöhnen! Mit dem BeastX geht es mit meinem Modul ohne Probleme!
Aber die Helis wollen nicht! Was mache ich falsch! Habe vermeintlich alle Werte wie hier beschrieben eingestellt!
Lasse den Heli zum Binden schnell blinken! Schalte dann meinen Sender und mein Modul mit gedrückter Bindetaste an! Jetzt dauert es kurz. Dann tut sich was am Heil, kurzes Zucken und blaues Dauerlicht für ca. 5sek! Dann erneut kurzes Zucken und Dauerlicht aus. Heil brummt so leise vor sich hin, lässt sich aber in keinster Weise von der DS-16 steuern!

Bin ratlos!
