REX EPC-Dietrich

Siehe #6 .
Mfg Harald

KD-Modelltechnik wrote: Servus miteinander,

da ja einige den alten EPC-Varianten nachtrauern (im Hinblick auf Lagerhaltung trauere ich da nicht hinterher ), habe ich mich mal an eine Nachrüstung gemacht. Und welch Wunder: Es existieren auf dem PCB bereits zwei Lötpunkte für das externe Stromversorgungskabel.

Natürlich habe ich das nicht auf gut Glück probiert, sondern erst den Spannungsabfall ermittelt, der zwischen (den 6-fach durchkontaktierten) Lötpads und Steckerleiste anfällt. Bei 4,7A lag dieser plusseitig bei gerade mal 0,015V, minusseitig bei 0,018V ...ist also eine Multilylayerplatine mit entsprechend großzügigem Kupferanteil für genau diesen Zweck.

Vielleicht dient's dem einen oder anderen als Anregung (Nachmachen bitte nur für diejenigen, die wissen was se tun!)

Gruß Dieter

0,5qmm Silikonkabel angelötet

zwei zusätzliche Bohrungen angebracht

und wieder montieren

fertig ist der REX 7 EPC

Hallo und guten Morgen

Ich.möchte einen Rex7 auf epc umbauen und habe mich an diesen Thread erinnert.
Leider sind die Fotos nicht mehr vorhanden.

Hat die vielleicht noch jemand gespeichert und kann sie nochmal raufladen?

Danke und LG
Philip

Ich schaff es einfach nicht den REX7 zu öffnen .

Was mach ich nur falsch ?

Vorne bei den Servopins ragt eine Nase in eine Ausparung im Gehäuse. Dort musst du mit einem dünnen Schraubendreher oder einem abgewinkelten Draht das Gehäuse nach aussen drücken um die Nase auszurasten und dann gleichzeitig an den Pins das Innenleben aus dem Gehäuse ziehen.

Gruss Lukas

Den Rex7 konnte ich öffnen, wie es schon früher hier beschrieben wurde, aber den Rex7 Assist nicht.
Da bewegt sich gar nichts, ich vermute dass da sogar was geklebt wurde ...

Zum sehr guten Vorschlag von Harald in Post #6:
www.jetiforum.de/index.php/rex6-rex12/53...bstbau?start=0#47451

Habe gestern grad einen REX7 kaputt gemacht, da ich mit meinem Stahldraht die Platine beschädigt habe - 100% meine Schuld, war nicht vorsichtig genug! Leider wurden die Bilder zu Harald's Beitrag inzwischen gelöscht, was ich übrigens sehr bedauerlich finde bei solch wertvollen Hilfestellungen!
Wichtig ist, dass das abgewinkelte Ende des 0.7mm Stahldrahs wirklich nur ca. 2- max. 2.5mm lang is, inklusive des Schenkels von 0.7mm, sonst kratzt man auf der Platine!

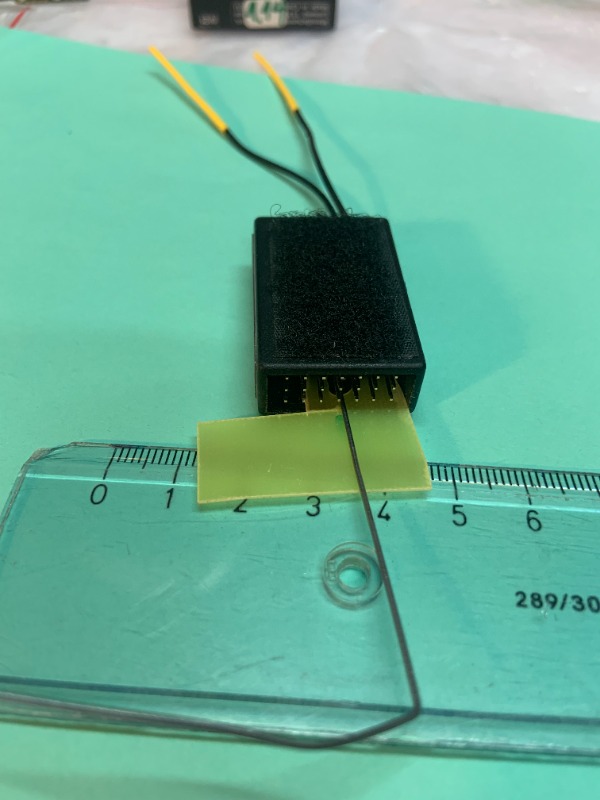

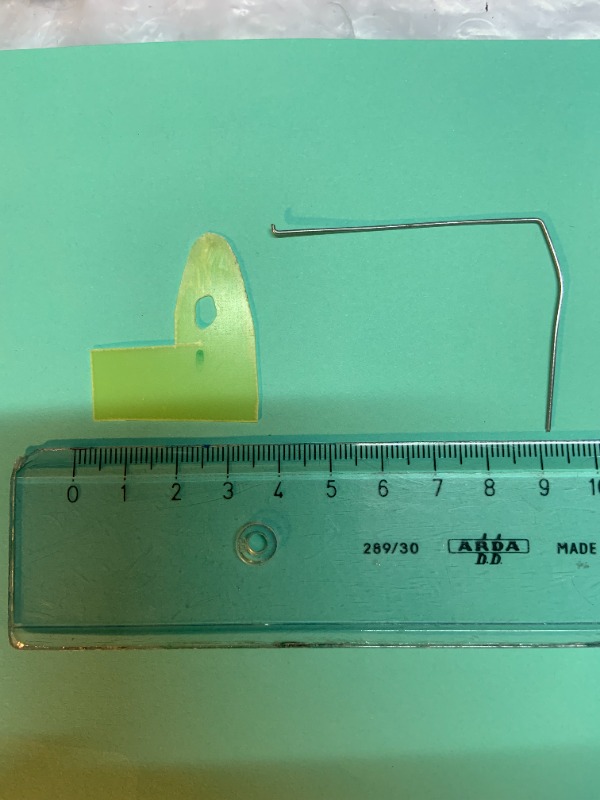

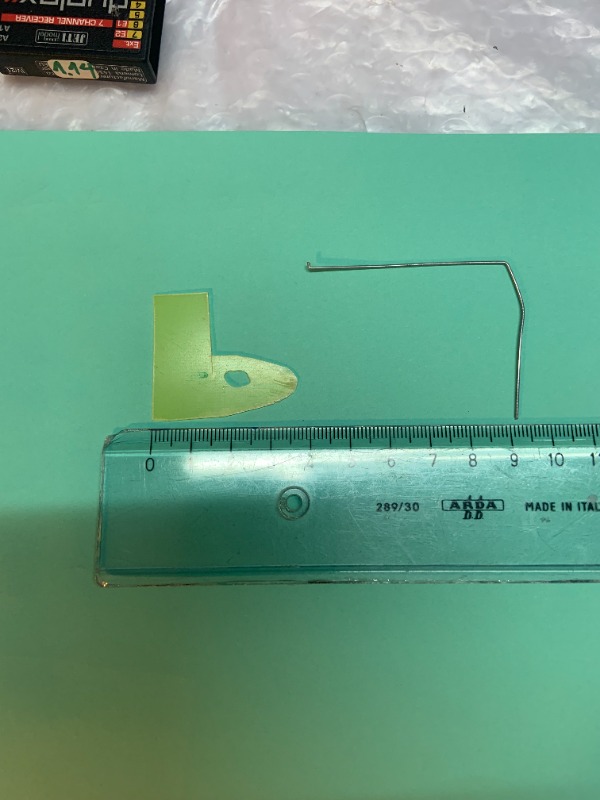

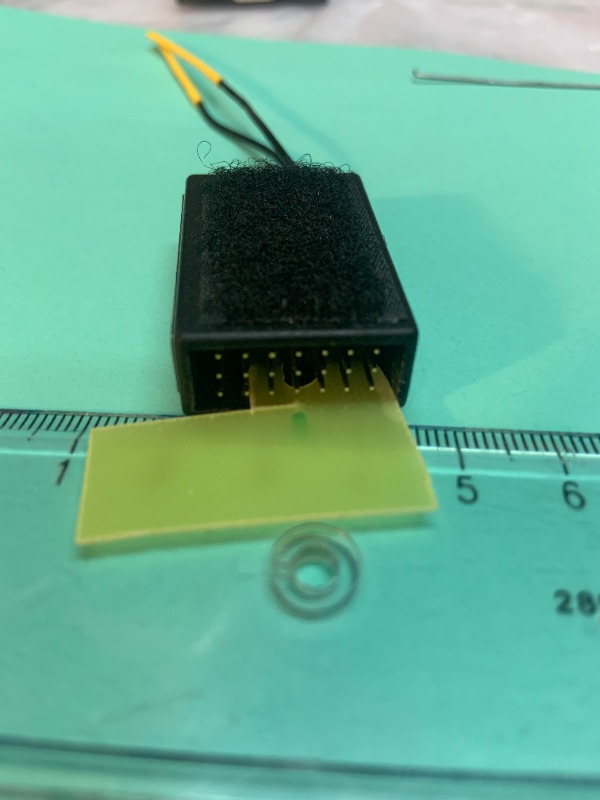

Habe mir nun ein kleines Tool gebaut:
- Abfallstück 0.5mm GFK, welches ich zugeschnitten habe mit der Schere
- An den Enden angeschliffen wie ein Messer
- 2.5mm Loch gebohrt, damit ich dann mit dem 0.7mm Stahldraht rein kann ohne Probleme

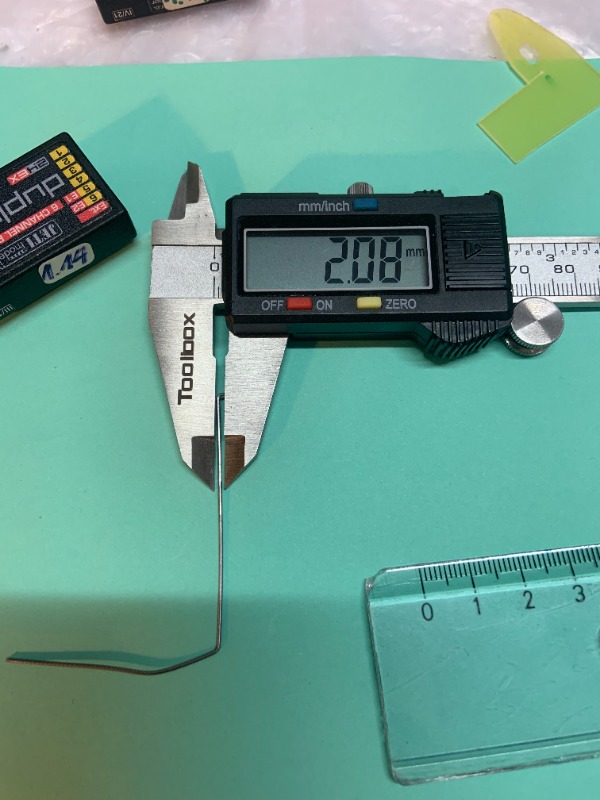

- 0.7mm Stahldraht wie von Harald beschrieben, achten dass Haken inklusive des Schenkels (0.7mm) nur 2 -2,5mm lang ist!

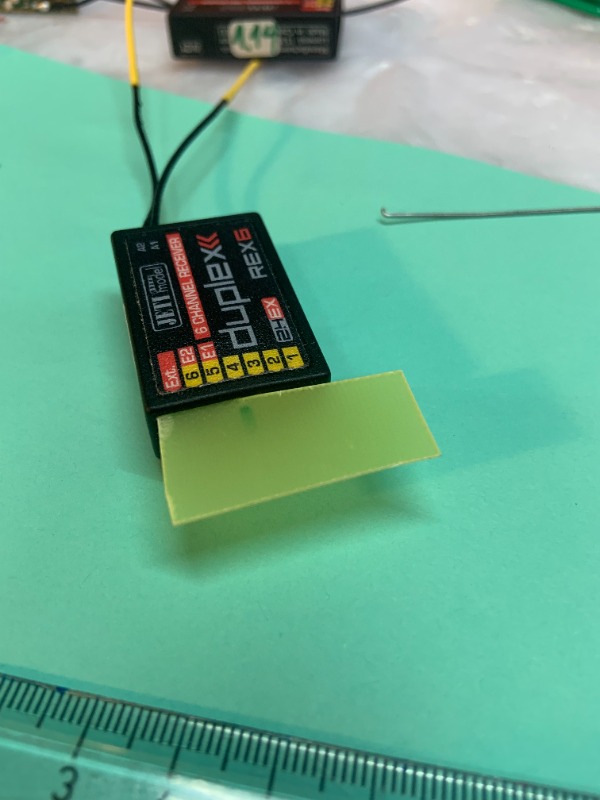

Hatte damit einen REX6 innert 10 Sekunden offen!
Anbei die Masse und ein paar Bilder, warte nun auf meinen neuen bestellten REX7...
