Rex3 Spannungsschwankungen durch Servo Rückströme

Hallo,

zur Fehlereingrenzung habe ich wieder einige Tests gemacht.

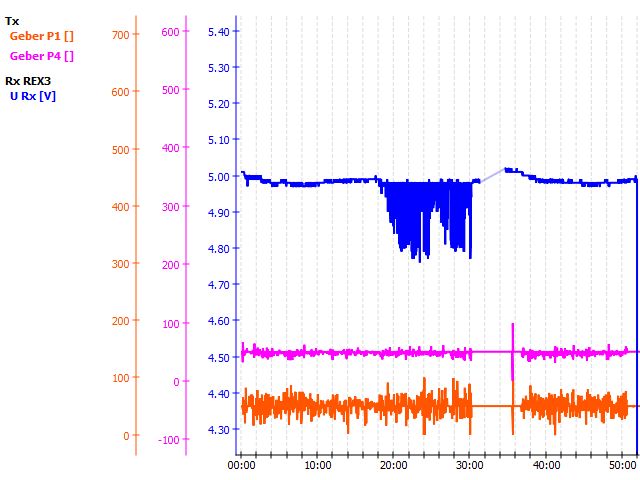

1) 3300 uF Kondensator angeschlossen :
die Spannungsspitzen > 5V werden vom Elco geschluckt, die Spannungseinbrüche sind aber erwatungsgemäß noch vorhanden.
Nach 30 Minuten Flug bin ich gelandet, Rx ausgeschalten, 4 Minuten gewartet, Rx wieder eingeschalten und bin dann wieder 15 Minuten problemlos geflogen.

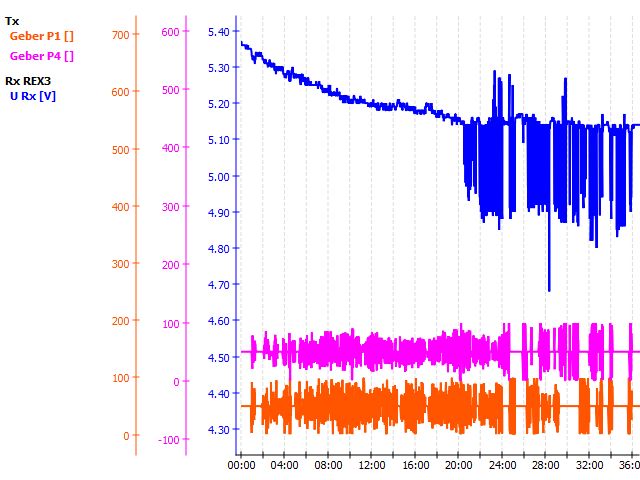

2) NiCd Accu zur Versorgung des Rex3 verwendet (Simulation auf Werkbank):
auch mit NiCd Accu treten nach ca. 20 Minuten die Spannungsspitzen (min 4,7 u. max. 5,3 V auf).
=> Regler als Fehlerqeuelle schließe ich daher aus

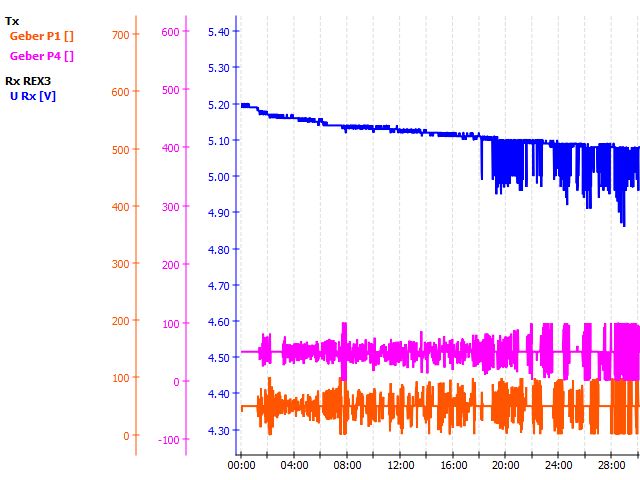

3) Test mit alten analogen Webra Servos u. NiCd Accu (Simulation auf Werkbank):
nachdem die Probleme auch mit einem neuen Rex3, Kondensator und mit NiCd Accu (ohne Regler) auftreten, können ja nur mehr die HS-81 Servos die Probleme verursachen - dachte ich zumindest.
Aber auch mit diesen Webra Servos treten nach ca. 18 Minuten die Spannungseinbrüche auf (aber keine Werte > als Accu Spg.).
=> Servos als Fehlerqeuelle schließe ich daher auch aus (warum sollten neue HS-81 und viel gebrauchte alte Servos das gleiche "20 Minuten Problem" haben ?

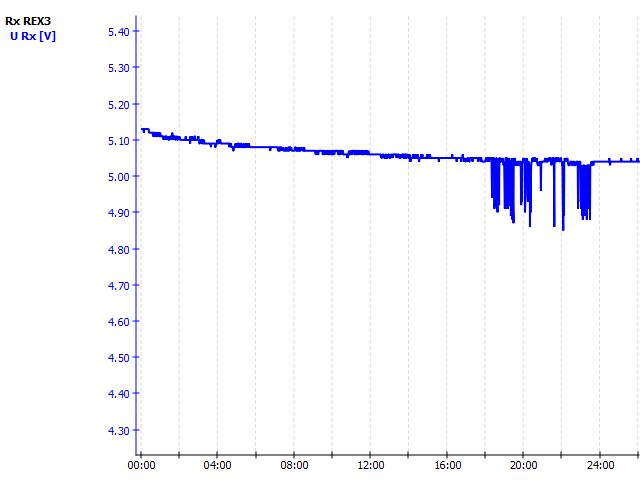

4) Anzahl übertragene bzw. gespeicherte Logwerte reduziert (nur Rx Werte, keine Geber, kein Muli):
Flug Simulation auf der Werkbank mit NiCd Accu und alte Webra Servos.
Auch jetzt wieder nach den 18 Minuten die Probleme.
Spannungseinbrüche traten aber diesmal nur bei bewegen des Quer Servos am Rx Ausgang Ch2 auf. Nach umstecken der Servos am Rx CH2<>CH3 habe ich erwartet dass die Probleme jetzt auf Ch3 auftreten. Aber nein - wieder bei bewegen des Servos welches am CH2 angesteckt ist. Komisch !




Nochmals kurz zusammengefasst :

Problem tritt auf:
- nach ca. 20 Minuten RX On und Servos bewegen Spannungsspitzen <> 5V (Soll Spg.)
- 2 neue REX3 verwendet => not ok
- ELCO 3300 uF angeschlossen => not ok
- NiCd Accu anstatt BEC vom Regler als Spannungsquelle => not ok
- mit unterschiedlichen Servos

Problem tritt nicht auf:
- mit Rx R5L
- mit Rex7 fast nicht bzw. deutlich weniger - siehe thread #29 (wäre akzeptierbar)
- bei anderen Modellen mit R8, Rex7, R5L
- nach restart Rx (on/off) wieder ok

und jetzt ? - ich werde wohl Uwe kontaktieren oder hat noch wer eine Idee ?

LG Hermann

Hallo Hermann!

Klasse, dein Engagement!

Allerdings fällt mir jetzt auch nichts mehr ein. Sehr kuriose gerade in Anbetracht das es immer bei rund 20 Minuten Betrieb Auftritt.

Hallo Hermann!

Eine Sache fiel mir noch ein...

Schau dir Mal das hier ebenso dies hier an.

Eventuell war der von dir verwendete 3300er (Low ESR?) Elko einfach unterdimensioniert.

Wir verwenden 4700+ (gibt es fertig konfektioniert von Savöx) bzw. sogar 10000/10mF Edit: (Jeti AddCap 10AS, dieser bietet auch noch eine Schaltung zur langsamen Aufladung) aber dann sind auch mehr Servos im Modell.

Man könnte auch sowas verwenden.

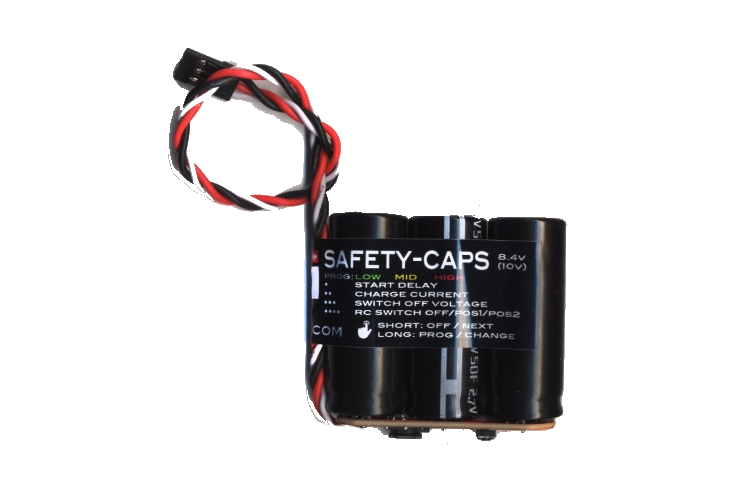

IISI SAFETY CAPS 3X50F (BUFFER)

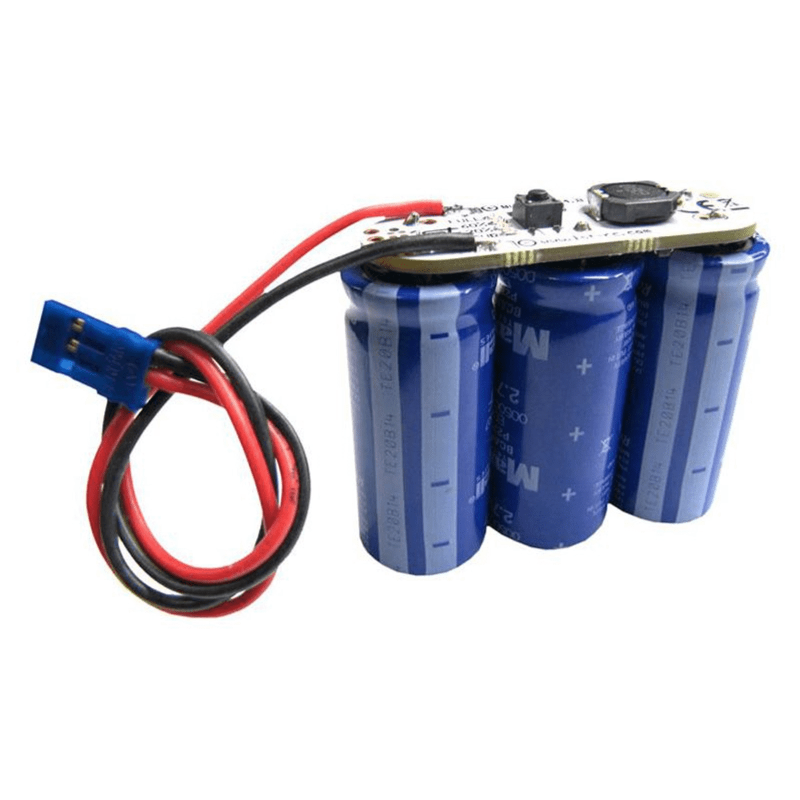

oder 1st Buffer-Pack 50F

Sind Bufferschaltungen die gerne und häufig im Heli als Backup für die ESC 's bzw. BEC -Versorgung zum Einsatz kommen und können bis zu 60 sec den eventuellen Spannungsverlust ausgleichen / überbrücken.:whistle: :woohoo:


LG Achim

Hallo,

@Nicolas:
- ja, mein verwendeter 3300uF ist ein low ESR ELCO
- 4700 werde ich ev. mal probieren
- V-Stabi Seite ist sehr informativ

@Achim:
- diese Safety Caps sind zwar tolle Dinger, aber in einem Retro Segler mit 2 Servos wohl etwas übertrieben.

Obendrein würden all diese Kondensatoren ja nur Spannungspitzen wegfiltern. Ich will aber eher die Ursache herausfinden und abstellen.
Weiters tritt das Problem ja immer erst nach 18-20 Minuten auf und verschwindet nach Rx Off/On (#30 Pkt.1) - und Spannungseinbrüche bzw. Rückströme würden ja vermutlich während des ganzen Fluges auftreten.

Info von Hacker war : FW im Sender DC-16 V1 von 4,28 auf 5.06 updaten - ev. hilft es
Wenn nichts anderes übrig bleibt werde ich das wohl mal versuchen müssen.

lg Hermann

Nur beim REX3 und immer erst nach 20 Minuten, das riecht ganz stark nach einem Softwarefehler im REX3.
Ich würde unbedingt an Jeti herantreten.
Gruß Volker
