Mezon & Antiblitz, was für Stecker nehmen ???????

Hallo,

Anti Blitz Stecker von Jeti anlöten und fertig

Gruss
PW

Ein Mezon hat weder auf den akkuseitigen Kabeln, noch auf den motorseitigen irgendwelche Stecker montiert!!
Baust du einen Jeti Hauptschalter oder einen Emcotec Hauptschalter ein, dann ist der Antiblitzschalter dabei.
Außerdem kannst du dir die Stecker somit aussuchen.

MFG Harald

Nein, der Mezon hat keinen Antiblitz.
Deshalb verwende ich die XT 90 an meinem 120 light.

Gruß
Onki

Jetzt ist es hier zwar nicht der richtige Teil des Forums, aber wenn schon die Einschaltmöglichkeiten angesprochen werden, nutze ich die Gelegenheit

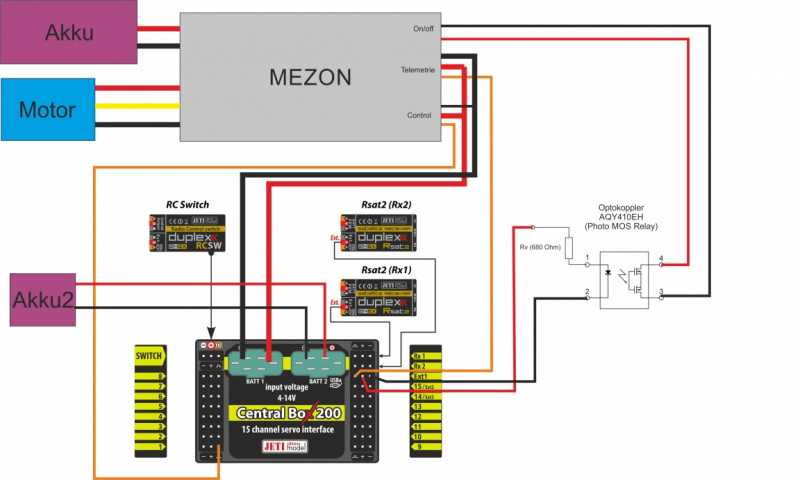

Onki, ich hoffe, dass es OK ist, das Bild von deiner Homepage hier zu verwenden. Sollte es nicht OK sein, werde ich es sofort löschen. Habe deine Lösung irgendwo gesehen, weiß aber nicht merh wo. Sonst hätte ich die Frage dort direkt gestellt.
Vielleicht kann ein Admin ja meinen Post an die richtige Stelle verschieben

Mir gefällt die Verschaltung sehr gut - möchte sie auch einsetzen. Frage mich nur, ob ein "fehler" dennoch vorhanden ist, ich ihn aber nicht sehe.. Habt ihr Einwände oder einen besseren Vorschlag?

Ich selber würde einen Mezon 90 lite einsetzen.


Gruß

Peter

Hi Peter,

kein Problem, kannst das Bild gerne verwenden.
Der Vorwiderstend am Optokoppler (Verarmungstyp) ist auf die 8V Betriebsspennung und eiunen LiFePo als "Notakku" hin angepasst.
Hab diese Ausführung in 2 Modellen seit knapp einem Jahr im Einsatz und bin sehr zufrieden damit.
Den Ext-Ausgang der CB200 nutze ich, weil der TM-Stecker vom Mezon eh darauf muss und + wie - frei sind. Man könnte auch den Steuerkanal nehmen, der muss aber möglicherweise für einige Programmierungen am Regler abgezogen werden, was dann wegen der Spannungsversorgung des Optokopplers störend wäre.

Gruß
Onki
