VarioGPS-Sensor

  • Schlinzky
  • Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 21
  • Thanks: 7

Re: VarioGPS-Sensor

11 März 2019 10:21
#
Habe gestern mal eine alte MUI ausgeschlachtet und den darin gefundenen ACS754 an den VarioGPS Sensor gehängt. Die Werte des Stromsensors sind dieselben wie beim Nachfolger ACS758-150B, also Offset Vcc/2 und 13,3mV/A.

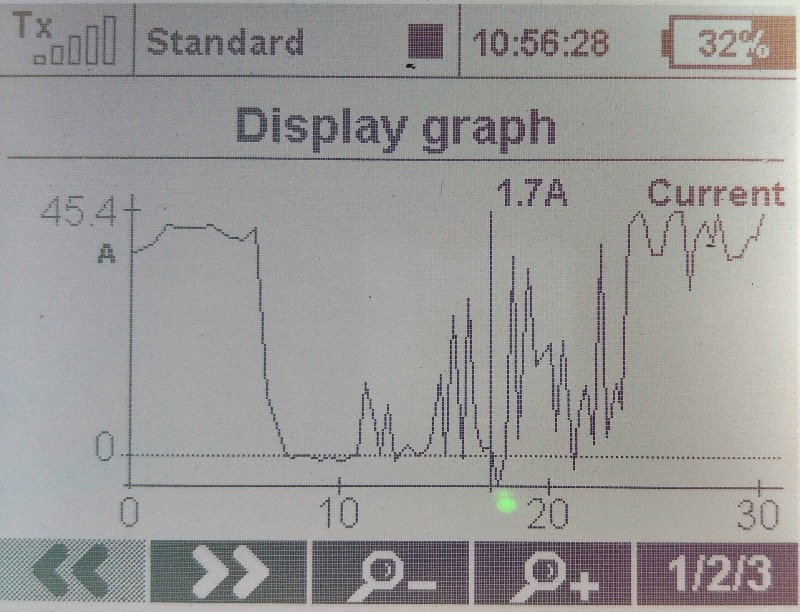

Die Anzeige ist super, wenn ich eine statische Last von 10A (Glühbirne) dranhänge. Bei einem Brushless-Motor siehts allerdings ganz anders aus: Die Werte tanzen wie wild hin und her und nehmen z.T sogar negative Werte an (s.Bild). Habt Ihr auch solche wilden Kurven und instabilen Werte?
Live Long And Prosper

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Roady123
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 709
  • Thanks: 215

Re: VarioGPS-Sensor

11 März 2019 11:07
#
Hi könnten die negativen Werte evtl Rückströme in den Akku sein?

Grüße Christoph

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nightflyer88
  • Autor
  • Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 137
  • Thanks: 143

Re: VarioGPS-Sensor

11 März 2019 11:28
#
Das liegt daran, dass der ESC "taktet", so wie ein PWM signal. Deshalb kommen die komischen Werte.

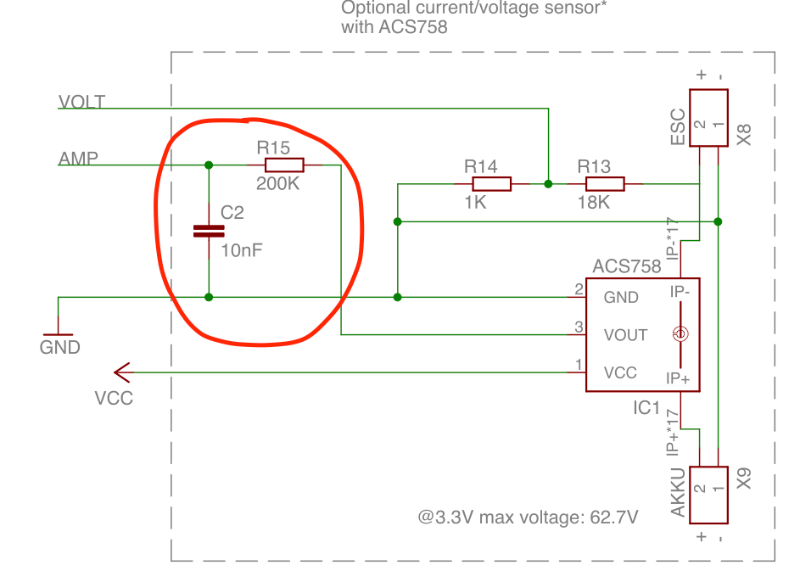

Um das Problem zu lösen, musst du ein Filter zwischen ACS und Arduino montieren, so wie im Schema.

Folgende Benutzer bedankten sich: Roady123, Schlinzky

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Schlinzky
  • Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 21
  • Thanks: 7

Re: VarioGPS-Sensor

11 März 2019 11:32
#
Gut möglich...mit der Anzeige kann man so leider nichts anfangen, für die Kapazitätsrechnung erzeugt sie vermutlich auch unbrauchbare Werte. Im Vergleich liefert die Jeti-MUI vergleichssweise stabile Werte, die nur um 1-2 A schwanken. Braucht man hier evtl einen Glättungs-Algorithmus? Oder einen größeren Kondensator zwischen V-out und GND? Wie macht Ihr das?

Gruß, Jörg
Live Long And Prosper

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Schlinzky
  • Offline
  • Junior Mitglied
  • Junior Mitglied
  • Beiträge: 21
  • Thanks: 7

Re: VarioGPS-Sensor

11 März 2019 11:36
#
Uups, das hat sich überschnitten....ich hatte den ACS genau wie im Schema angeschlossen, mit Kondensator und 200k Widerstand. Nach Datenblatt soll noch ein Kondensator 0,1mue zwischen Vcc und GND, das habe ich auch noch probiert, leider auch ohne Erfolg. Vielleicht probier ich mal mit größeren C-Werten zwischen V-out und GND rum...
Live Long And Prosper

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • nightflyer88
  • Autor
  • Offline
  • Premium Mitglied
  • Premium Mitglied
  • Beiträge: 137
  • Thanks: 143

Re: VarioGPS-Sensor

11 März 2019 15:20
#
Das ganze nennt sich RC-Tiefpassfilter, und muss genau so beschaltet sein (richtige Reihenfolge von Widerstand und Kondensator beachten), wie gross R und C sein muss kann berechnet werden: de.wikipedia.org/wiki/Tiefpass

Wie gesagt, ist bei mir ein ACS758 mit Tiefpass, so wie im Schema im Einsatz, und funktioniert einwandfrei. Es ist jedoch möglich, dass mit einem ACS754 der Tiefpass anders dimensioniert werden muss. Ich gehe mal davon aus, dass auf dem original MUI auch ein Tiefpass verbaut ist, am besten mal die Platine unter die Lupe nehmen ;)
Folgende Benutzer bedankten sich: Schlinzky
