CB200 / Mezon Regler BEC mit RC-Switch einschalten

Hallo,

ich möchte obige Kombination einsetzen und frage mich, wie ich das einschalten beider Komponenten bewerkstelligen kann.
Als Zweit- bzw. Angstakku kommt ein 2sLiFePo am 2. Eingang der CB 200 zum Einsatz. Der wird dann auch den RC-Switch im Standby betreiben.
Was für ein Signal liefert der RC-Switch (TTL Signal oder Open Kollektor) und könnte man den Mezon Schalteingang (muss AFAIK kurzgeschlossen sein zum einschalten) dann parallel an den RC-Switch hängen oder könnte man einen Digitalausgang (open Kollektor?) dafür verwenden.

Ich werd den Mezon mit Sicherheit nicht über den ollen Schalter betätigen, wenn ich nen RC-Switch im Flieger hab.

Gruß
Onki

Um den Mezon zu aktivieren ziehen wir die Brücke:




Also Kurzgeschlossen ist aus beim Mezon

Hallo Jürgen,
Was schaltest du über den MPX-Stecker?
Ist es der Reglerkanal oder die volle Antriebsleistung?

MFG Harald

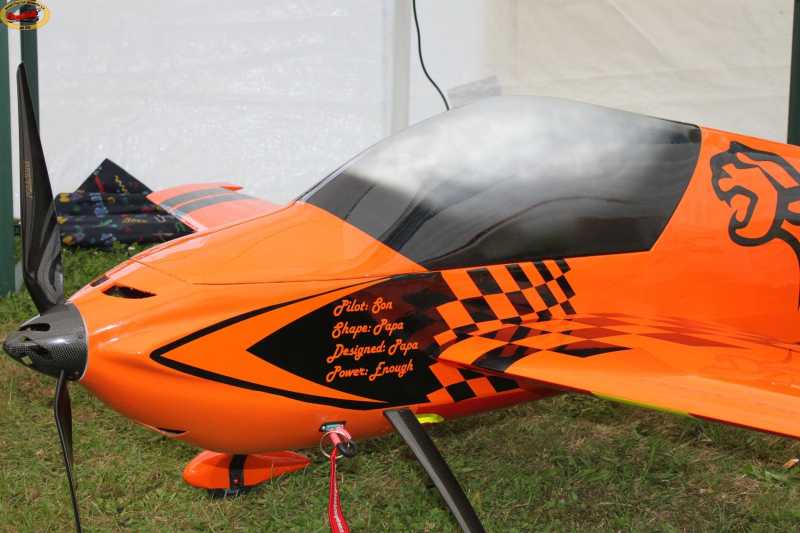

Wir haben den kleinen Schalter abgeschnitten und die Kabel an einen MPX Buchse angelötet. Dann haben wir mit einem MPX Stecker eine Brücke "gebaut/gelötet". Ziehe ich den MPX Stecker aus, geht der Mezon an. Stecke ich nach der Landung den Stecker wieder rein, ist das Modell aus und entschärft.
Da F3A Modelle ja oft getragen werden, trage ich nie ein Modell, was auf einmal losgehen könnte.
Sieht sehr cool aus und wie heißt es so schön: "The show must go on" :whistle:

Hallo,

also wenn ein Kurzschluss das Mezon BEC abschaltet, müsste ich mir Gedanken über einen MosFET (Verarmungstyp) machen, der bei Anliegen der Betriebsspannung an der CB den MosFET nichtleitend schaltet.
Sonst ist der RC-Switch irgendwie ad absurdum geführt.

Oder ich knipse den Schalter ab und hab das Mezon BEC immer an, sobald der Akku dran ist (also beim Anstecken des Akku beim Zusammenbau).
Sollte auch nicht viel ausmachen, werd aber zur Sicherheit mal ein Milliamperemeter dazwischenhängen.

Gruß
Onki

onki wrote: Hallo,

also wenn ein Kurzschluss das Mezon BEC abschaltet, müsste ich mir Gedanken über einen MosFET (Verarmungstyp) machen, der bei Anliegen der Betriebsspannung an der CB den MosFET nichtleitend schaltet.

Hallo,

eigentlich müsstest dir keine Gedanken machen, denn Jeti hätte da ja schon was passendes:
www.kd-modelltechnik.de/shop/Jeti-Duplex...6-6A-Opto::1932.html

Gruß Dieter
