Butterfly Querruder Xte

Urbs wrote: Hallo Gerhard.
Menü Butterfly auf P 5 legen, die gleichsinnige Sache mittels freien Mischer lösen, und auf P 6

hallo frank,
danke für deine antwort, der mischer scheint die einzige lösung zu sein.

gruss
gerhard

hallo,
für die "nachwelt" hier die einstellungen für das von mir gewünschte verhalten:

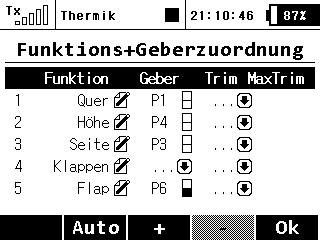

1) In den Geberzurodnung einen entsprechenden proportionalgeber einstellen (in meinem fall "flap" auf P6)

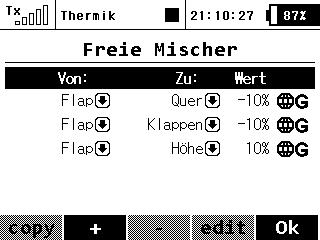

2) und hier die freien Mischer




danke für eure hilfe, ich werde sie sicher wieder brauchen;)
gruss
gerhard

hallo,
ich hatte es ja schon geahnt, ohne eure hilfe komme ich wieder mal nicht weiter.
wie o.a. habe ich für das mischen der querruder mit den flaps einen freien mischer verwendet. das funktioniert auch so weit.
blöderweise haben die wölbklappen bei gleich eingestellten servowerten jetzt einen unterschiedlichen aussschlag.
beim butterfly mischer lässt sich der servoweg für jedes servo getrennt einstellen, bei einem freien mischer aber habe ich diese möglichkeit nicht gefunden. oder habe ich das was übersehen?

besten dank im voraus!

gruss
gerhard

Hallo Gerhard,
eine Funktion Flap ist total unnötig, da man bloß einen Mischer Quer auf Klappe braucht.
Wenn du bei den zusätzlichen Klappen als Zweitquerruder noch Höhe brauchst, dann einfach
einen Mischer Quer auf Höhe zusätzlich anlegen. Bei beiden als Switch P6 verwenden.
Die einzelnen Mischanteile der Klappen werden über S1 bis S4 zugeordnet.

Mfg Harald

hallo harald,
herzlichen dank für deinen "beistand".

HNAGL wrote: eine Funktion Flap ist total unnötig, da man bloß einen Mischer Quer auf Klappe braucht.
Wenn du bei den zusätzlichen Klappen als Zweitquerruder noch Höhe brauchst, dann einfach
einen Mischer Quer auf Höhe zusätzlich anlegen. Bei beiden als Switch P6 verwenden.

der vorteil meiner lösung ist, dass ich über den switch die mischeranteile im flug verändern kann, was speziell für die höhe interessant ist.

HNAGL wrote: Die einzelnen Mischanteile der Klappen werden über S1 bis S4 zugeordnet.

das löst aber mein problem mit den unterschiedlichen wölbklappenausschlag aber nicht, oder habe ich da was falsch verstanden?

für dieses problem habe ich hier eine lösung gefunden (stammt auch von harald). mittels servobalancer konnte ich die ungleichheit der auschläge korrigieren.

gruss
gerhard

Bei meinem vorgeschlagenen Mischer Quer auf Klappe hast du ebenfalls P6 als Switch des Mischers. Bei Deaktivierung der Option
Mitte werden eben 0% bis maximal 100% des Anteils per Drehregler zugemischt. Ein logischer Schalter mit einem 2-Wegschalter und P6
lässt diesen wenn gewünscht auch abschaltbar machen.
Willst du grundsätzlich die Klappen in ihren Verlauf synchronisieren, dann ist der Servobalancer die richtige Wahl.
Sollen aber vier Klappen mit unterschiedlichen Ausschlägen für die Inneren und Äußeren mitlaufen, dann musst
du bei S1 und S4 (äußere mitlaufende) bzw. S2 und S3 (innere mitlaufende) die jeweiligen unterschiedlichen Werte eintragen.

Mfg Harald
