Totbereich Verriegelung Störklappen

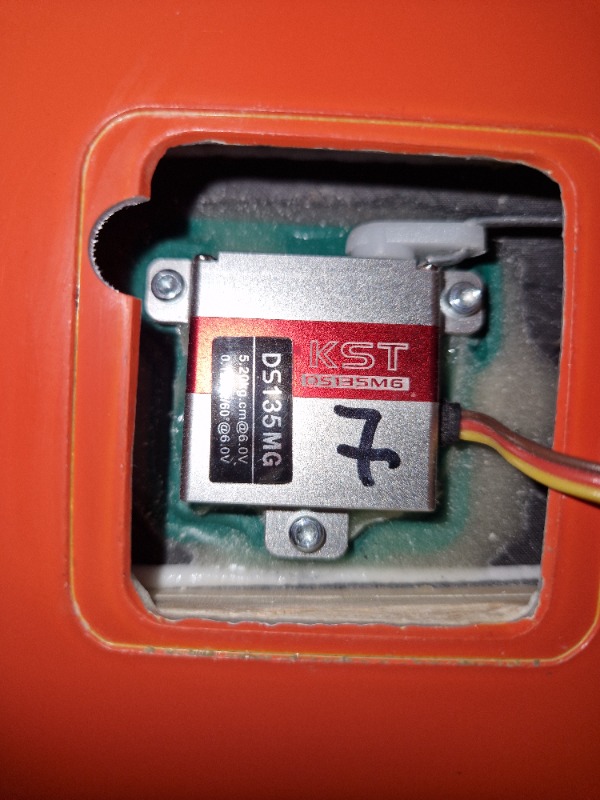

Hallo, baue gerade meine Valenta Foka 4. Die beiden mechanischen Störklappen sind unter Grundeinstellungen aktiviert. Bild mit dem servo siehe Anhang- in dieser Position ist die klappe eingefahren und verriegelt, also komplett am Anschlag. Habe diese auf meinen rechten Steuerknüppel gelegt für feines dosieren (Knüppel nach unten ziehen).
Nun kommen die Klappen erst raus wenn der Knüppel in der Mitte ist. Grund ist wohl der Weg der Verriegelung der klappen, also der Totweg.
Muss dies über eine Kurve verändert werden? Habs mit einer 3-punkt Kurve versucht, klappt aber nicht wirklich.  Die Klappe muss ja auch weiterhin voll Verriegeln... Danke für Tipps.

Kennst du die Funktionskurven? Dort kannst du das einstellen (z.B. 5-Punkt Kurve wählen). Ist aber immer für beide Servos (wenn du zwei Störklappenservos hast). Falls die beiden Servos dann nicht gleich laufen, hat das meistens mit den Servoeinstellungen zu tun. Dort kannst du mit exakt gleicher Mitteneinstellung schon sehr viel erreichen, dann gibt es ja noch den Servo Balancer, den verwende ich aber immer erst zuletzt.

Gruss, Walter

Danke für die schnelle Antwort. Muss gestehen,  bisher habe ich noch nicht mit den Funktionskurven gearbeitet...

Moin Daniel,
Wenn du mot den 5 Punkt kurven arbeitest kannst du den Ausschlag für 5 Punkte deines Knüppelweges verstellen. Um den Totbereich gut hinzukriegen könntest du, ab Punkt 2 oder 3 dann schon auf 40 oder 50 Prozent gehen und die nächsten Punkte dann eben noch höher,  damit du den Verriegelungsbereich schneller überwindest und die Klappen bei Knüppelmitte dann schon z.B. bei 60% Wert sind, sprich sie sind dann schon weiter ausgefahren. Du kannst auch den maximalen Weg in den Servo einstellungen maximieren, damit deine Klappen voll ausfahren. Einfach mal die Kurve auf 5 Punkt stellen, Knüppel in die Mitte ziehen und dann den Wert so verändern, dass du den gewünschten Weg hinbekommst.

Viele Erfolg

Daniel

Hey Daniel, danke für die detaillierte Beschreibung. Werde ich so versuchen!

Moin, na hat alles geklappt? Laufen die Störklappen wie gewünscht?
