Butterfly und Höhenruderfunktion

Eine mechanisch optimal augelegte Höhenruderanlenkung verwendet für die vorgeschlagenen Höhenruderausschläge einen möglichst großen Servoweg.Servohebel möglichst klein, Ruderhebel möglichst groß, so dass bei 100% Servoweg und 100% Dualrate der gewünschte Höhenruderausschlag entsteht. Bei einer guten Anlenkung hat man keine Dualratereserve zur Erhöhung des Höhenruderausschlags.

Die Tiefenruderzumischung bei Butterfly entsteht durch einen Mischer auf Höhenruder.
Der Mischer Höhe auf Höhe kann das doch am besten ausgleichen, wenn man bei ausgefahrenem Butterfly zum Aushungern bei der Ladung Höhenruder braucht.

cpt_volker wrote: Moin Gerhard.

Ohne jetzt den ganzen Thread akribisch gelesen zu haben…..

Was spricht dagegen, die Höhenruderausschläge flugphasenabhängig (Butterfly als Flugphase) per Dualrate entsprechend im Ausschlag nach oben anzupassen? Oder denke ich jetzt zu einfach 🤔

Gruß
Volker

 Es geht nicht darum, den Höhenruderausschlag in einer Flugphase größer zu machen.Es geht darum, bei gezogenem Butterfly genug Höhenruderweg für die letzten cm über dem Boden für das Aushungern zu haben. Das durch Butterfly zugemische Tiefenruder reduziert den maximal möglichen Höhenruderauschlag gewaltig.

Beispiel: Bei voll gezogenem Butterfly benötigt ein Modell z.B 90% Tiefenruderbeimischung. Bei voll gezogenem Höhenrudergeber bekommt man aber dann nur 10% Höhenruder wegen der Tiefenzumischung und das reicht nicht zum Aushungern.
Bei 100% Tiefenruderzumischung ergibt sich gar kein Höhenruderauschlag mehr.

Am Servomonitor läßt sich die Wirkungsweise des Höhe zu Höhemischers gut beobachten.

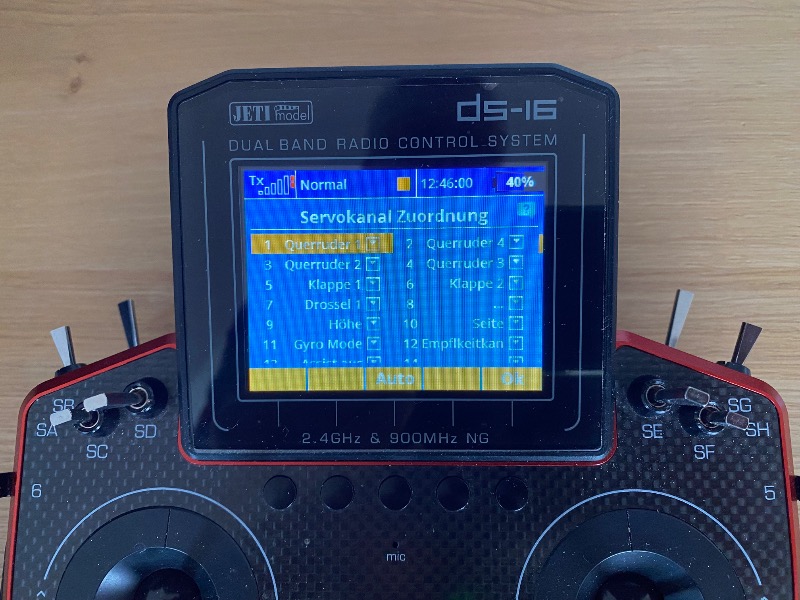

 Servokanalbelegung bei 6 Klappen SB 14
1,3,5 linke Tragfläche von außen nach innen
2,4,6 rechte Tragfläche von außen nach innen
9 Höhenruder

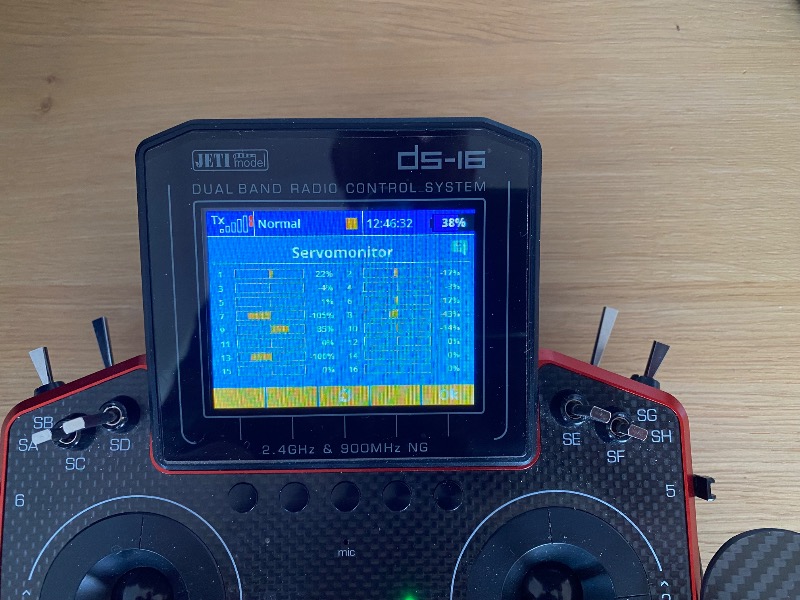

Servomonitor  alles im Strack

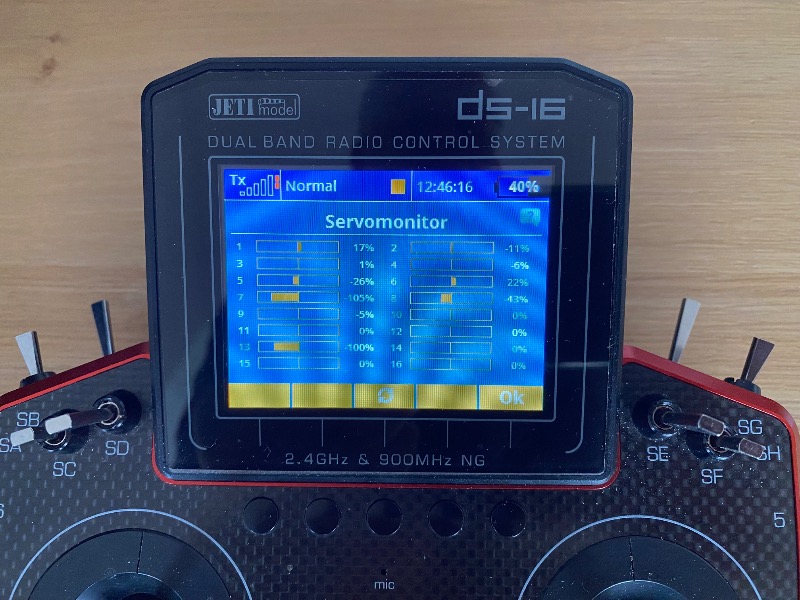

Vollausschlag Höhenruder

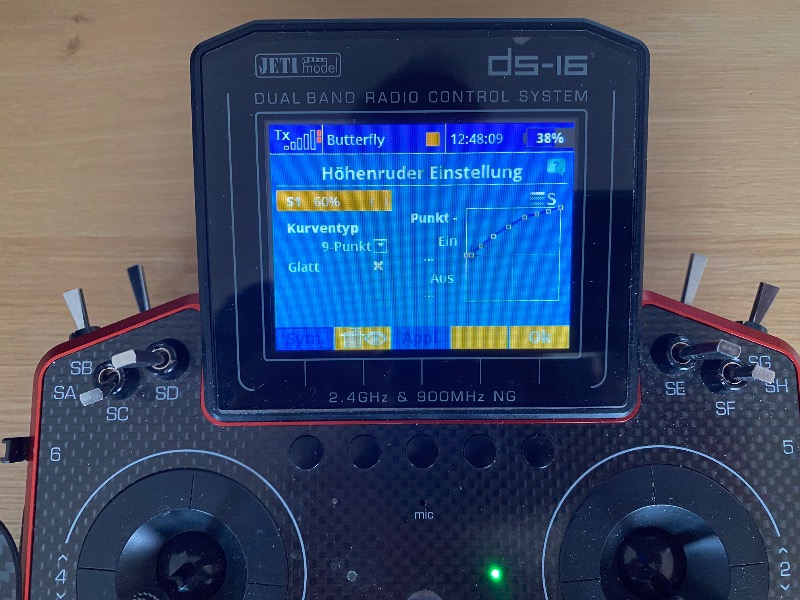

Butterflymischer Tiefenruderbeimischung

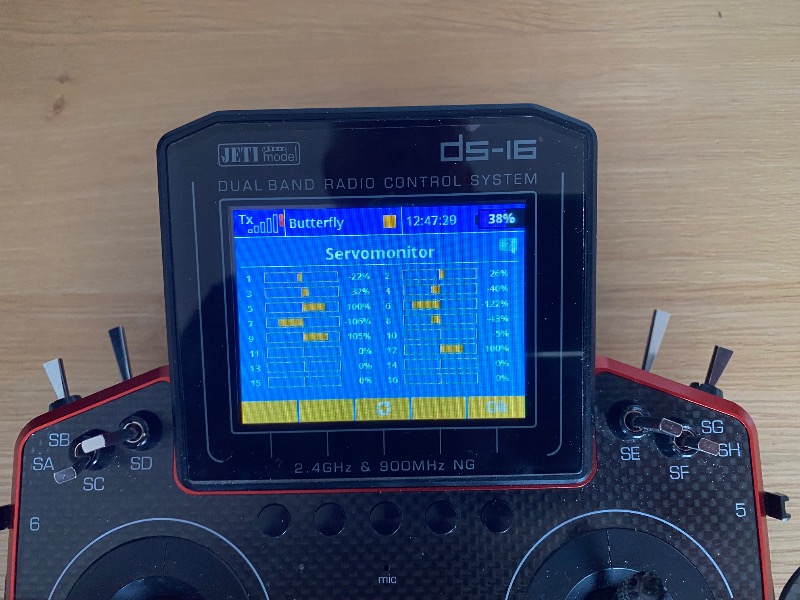

Butterfly voll ausgefahren mit Tiefenruderzumischung.

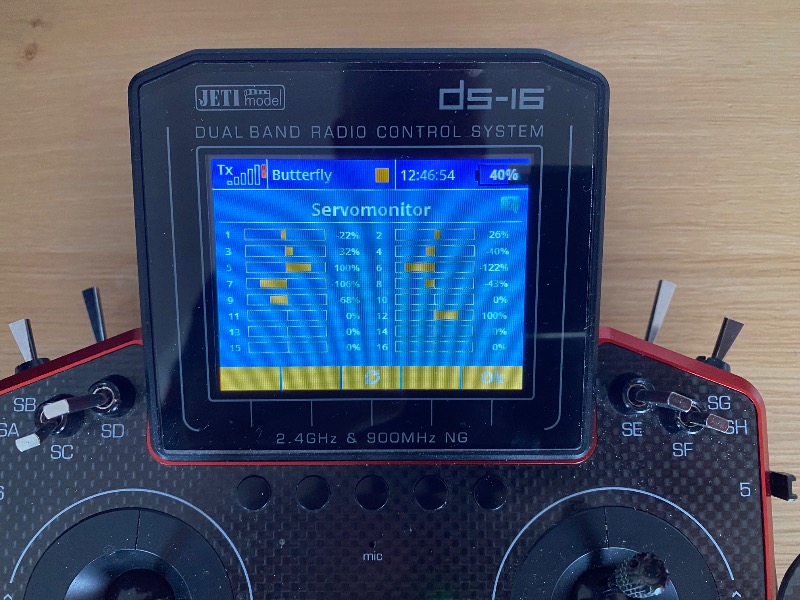

Butterfly voll ausgefahren und Tiefenruderzumischung und voll Höhe gezogen ohne Mischer Höhe zu Höhe

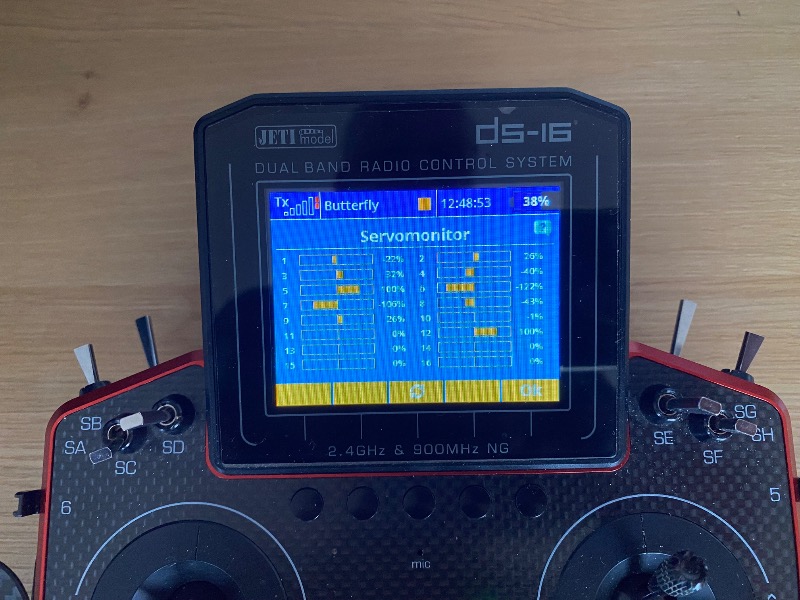

Butterfly voll ausgefahren und Tiefenruderzumischung und voll Höhe gezogen mit Mischer Höhe zu Höhe
