Knüppel kalibrieren DC24

Irgendwas ist da bei Deinem Einbau des Knüppelschalter passiert....

- Lötstelle prüfen
- Kabelzuordnung nochmals prüfen
- Zuordnungen prüfen


Gruss
PW

Hallo ,

das etwas beim löten passiert sein kann ist natürlich naheliegend.
Ich habe das auch äußerst gewissenhaft durchgeführt.
Aus versehen zugewiesen muss ich mal schauen und noch weiter lesen wie all das funktioniert.

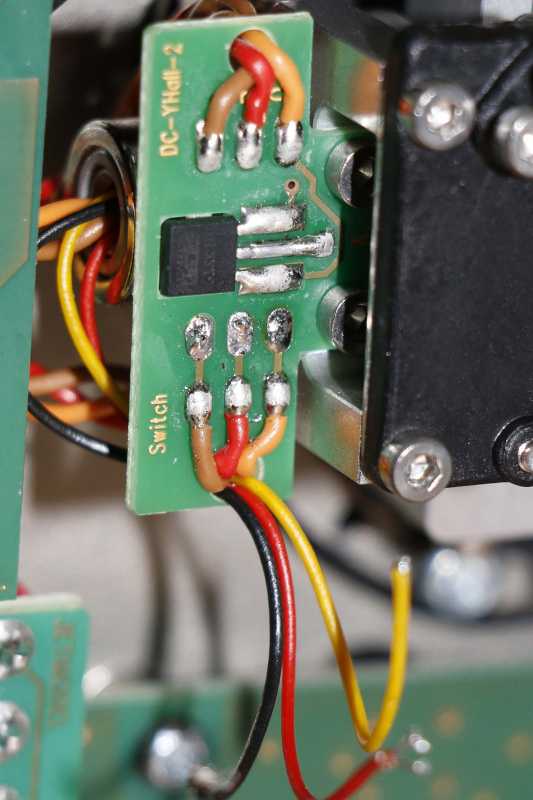

Hier erstmal ein Bild.
Wie ich oben geschrieben habe, habe ich den Schalter wieder abgelötet wonach sich die Anzeige von P4 auf 100% gändert hat.

Danke für's Foto ...am Löten liegt's wohl nicht. Bleibt ja nur noch softwareseitig die Knüppel/Schalterzuordnung ...da hast du vermutlich was falsch gemacht, was durchaus schnell passieren kann, wenn man den Sender zum ersten mal in der Hand hat. Oder eben die Stecker auf der Hauptplatine verwechselt ...wobei die ja sowahl an den Steckerkabeln als auch auf der Platine gekennzeichnet sind. Schau trotzdem nochmal drauf, ob da nicht doch was verwechselt wurde

Gruß Dieter

Hallo,

Softwareseitig kann ich absolut nichts finden.
Anschlüsse sind korrekt. X, Y steht auch auf der Platine drauf.
Ich habe dann mal den S Stecker abgezogen und wieder eingeschaltet.
Damit funktioniert der P4 Port wieder einwandfrei.
In der Anzeige sind wieder bei Bewegung normale Ausschläge zu sehen wie bei den anderen Ports auch.
Ich meine es liegt an der kleinen Platine (Multilayer?) die so wie es aussieht P4 und Switch verbindet.
Ich kann weder auf der Vorder- noch auf der Rückseite einen sichtbaren Fehler finden.

Viele Grüße: Dieter

Wenn vor deinem schaltereinbau alles funktioniert hat, und danach nun nicht mehr, bleibt nur noch die Frage, welchen Lötdraht (mit welchem Flussmittel) du verwendet hast. Gibt nämlich auch (schwach) elektrisch leitende Flussmittel ...und für eine Fehlfunktion wie du sie beschreibst, genügt auch eine relativ hochohmige Verbindung.

Wenn ich mir dein Bild genauer ansehe, meine ich nämlich zu erkennen, dass da reichlich Flussmittelrückstände vorhanden sind?!

(letztlich auch wegen solcher Fälle biete ich eben den Ein/Umbau als Option an ...ist halt nicht ganz so trivial)

Gruß Dieter
