Stromversorgung Empfänger über Y-Kabel / Ausfall

Die Fbl Systeme können normalerweise auch per Pwnsignale angesteuert werden.
Wenn ich vom Empfänger nun mehrere Kabel ohne Impuls an die Pwnanschluesse
stecke so habe ich genug Stromquerschnitt.
Die Daten kommen per Summensignal.
Mfg Harald

PW wrote: ...
aber nie V-Kabel Stromversorgung über die EXT Buchse !...

Selbstverständlich

HNAGL wrote: Die Fbl Systeme können normalerweise auch per Pwnsignale angesteuert werden.
Wenn ich vom Empfänger nun mehrere Kabel ohne Impuls an die Pwnanschluesse
stecke so habe ich genug Stromquerschnitt.
Die Daten kommen per Summensignal.
Mfg Harald

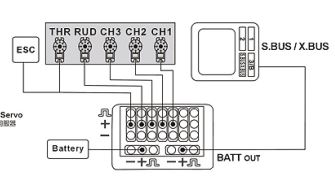

Entweder kann ich dir nicht ganz folgen, oder mein FBL-System hat die von dir angesprochenen Steckplätze nicht. Schau dir mal das angefügte Schema an. Ich gehe mit einem Kbel zum Empfänger bzw. RSat. Die ganzen Servoanschlüsse sind durch Servos und Regler belegt. Jetzt bleibt nur noch ein Steckplatz für die Stromversorgung. Am ende meine ich das die Dinger einfach falsch gebaut wurden, ändert aber an der Situation nichts. Ich kann ohne V-Kabel nur über einen Steckplatz mit der Stromversorgung ins FBL-System. und das ist eindeutig zu wenig für die ganzen Servos. Ich mache es hier über V-Kabel weil ich nicht wüsste wie ich es sonst machen soll.
Die beiden Anschlüsse oben rechts, sind die für die konventionelle Verkabelung mit 6 Signalleitungen. Die können also nicht für die Stromversorgung genutzt werden.

Hallo Woflgang,

das mit der Tabelle hab ich jetzt gefunden. Danke

Aber

In deinem Sender kannst du ja festlegen welche Meldungen/Warnungen geloggt werden sollen.

hier finde ich zb bei dem Punkt wo man die Loggs einstellen kann nur jene Werte für Telemetriemodule (zb den muli) wo ich anwählen kann was von den Daten geloggt werden soll.

Antenne und QX macht er automatisch, zumindest finde ich den Punkt nicht wo man dies auswählen kann.
Wo zB kann man einstellen das er Signalverlust loggen soll?

Danke

Hallo,

Signalverlust zu loggen ist recht schwierig.. ; kommt nichts mehr, kann der Sender auch nichts loggen.

Du kannst aber im RX nachsehen bzgl. Reboots des RX; also kurzzeitig Strom weg = Signalverlust und kommt der Strom wieder = Reboot des RX = Empfänger wieder gebunden.

Gruss

PW

Stefan79 wrote:

AlexBonfire wrote: ... Y-Kabel sind dabei No-Go. Ich verwende da wo es drauf ankommt nur EPC-Empfänger und versorge über die MPX-Buchse, diese ist über jeden Zweifel erhaben. Wo das nicht geht nehme ich zwei Servostecker und gehe damit an zwei Empfängereingänge...

Aber wie willst du es bei einem FBL-System realisieren wo nur ein BAT-Eingang frei ist und die Servos nicht über den Empfänger sondern über das FBL-System versorgt werden? Ein kleiner Servostecker ist da viel zu wenig, da sind wir uns einig. Selbst zwei sind mir bei den großen Helis zu wenig. Welche Möglichkeit hätte ich sonst, als das über V-Kabel zu realisieren? Und was spricht dagegen wenn die Kabelquerschnitte entsprechend groß gewählt werden?

Beispielsweise so: Einen Stecker in den Eingang vom Regler (Versorgung Nr.1) und einen in den Eingang Batt (Versorgung Nr.2).
Die Kabelquerschnitte sind nicht das Problem, da reichen 0,5mm². Die Steckkontakte sind meiner Meinung nach der Schwachpunkt. Dort gehen Ströme durch für die sie nicht ausgelegt sind und wenn nur ein einziger einen schlechten Kontakt hat ist alles hin (übrigens auch der Grund warum ich ein Bus-System bei Servos für gefährlichen Unsinn halte).

Wenn es gar nicht anders geht könnte ich noch eine Zuführung über 2 oder mehr Y-Kabel akzeptieren. Das ist zwar auch nicht optimal, aber dann immerhin redundant.

Im Falle deiner Zeichnung könntst du die Haupt-Stromversorgung problemlos über "Batt" und "Batt out" anschließen und die Versorgung des RX über das Summensignal-Kabel herstellen.
