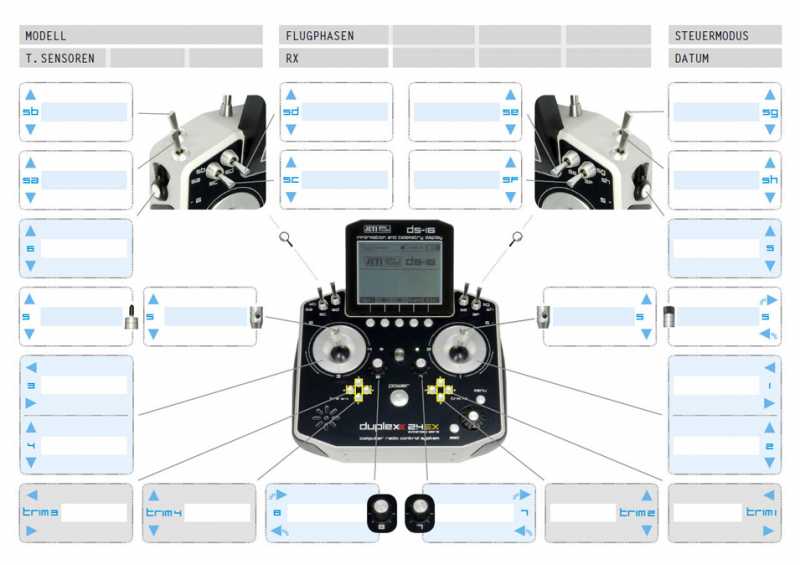

Übersicht Geberbelegung DS-16

Hallo,

zum Einbau und zur Verdrahtung von Knüppelschaltern gibt es auf YouTube tolle Videos.
Einfach mal DC-16 eingeben und das Angebot durchschauen.

Es gibt zu dem Thema 4 oder 5 kleine Videos, die aufeinander aufbauen (also Teil 1 ... 2 usw.)
Beginnend mit dem öffnen der Senderrückseite, lösen der Kabel, Ausbau der Knüppel, Einbau der Knüppel mit Schalter und
auch wo und wie die drei Strippen verlötet werden.

Absolut sicher! (Hat sogar bei mir funktioniert :whistle: )

Gruß
Thomas

Silie wrote: In dem Bild von einer DS-16 sieht man, dass keine Knüppelschalter eingebaut sind, trotzdem sind die Anschlüsse (Pfeile) verlötet???
Heißt das dann in Folge, dass man schon einen internen Anschluss opfern muss, wenn man zb nur einen Knüppelschalter einbaut ?

Hallo Andreas,

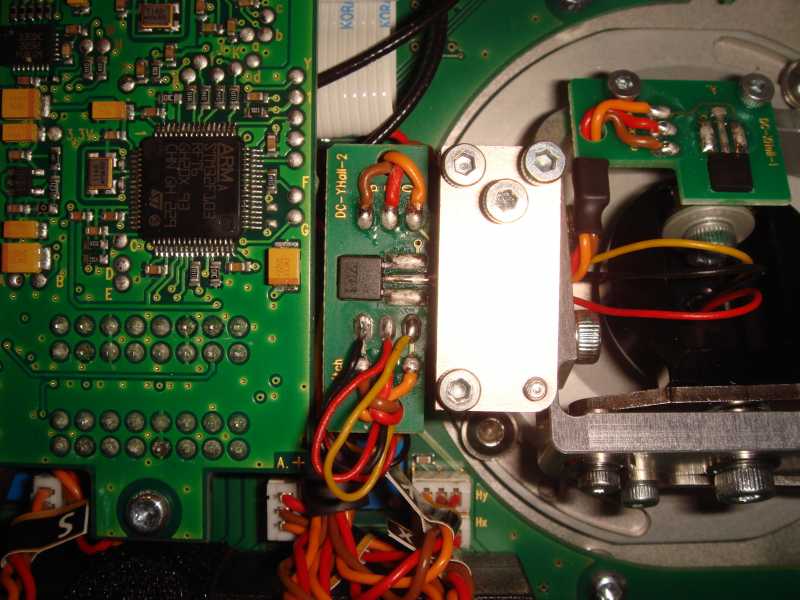

es sind kleine Lötpads dafür vorgesehen. In meiner DS-16 sieht es dann so aus.

Gruß Robert

w.w. wrote: Vielen Dank, sehr hilfreich!

Ein Verbesserungsvorschlag noch für die DS-16: Du könntest die Bewegungssensoren noch mit aufnehmen.

viele Grüße

Wolfgang

Hallo Wolfgang!

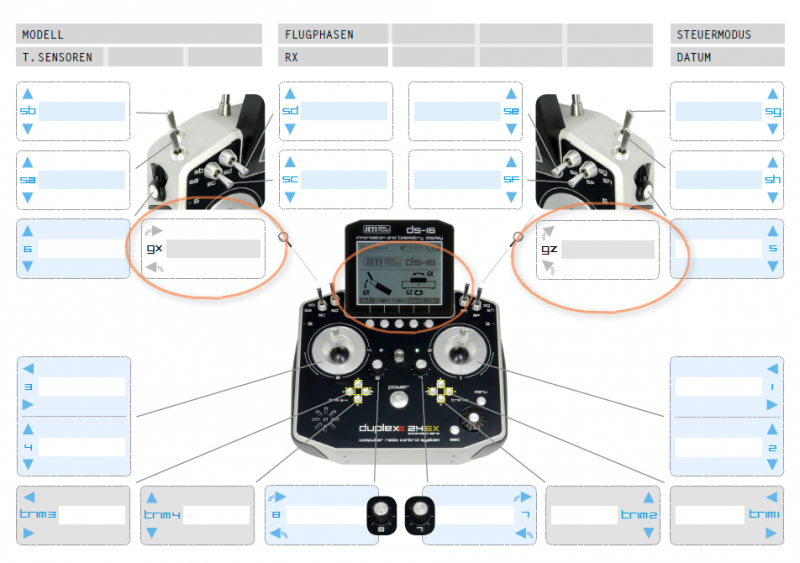

Ich habe deinen Vorschlag jetzt aufgegriffen und eine neue Version als V1.2 hochgeladen. 2 Beschriftungsfelder sind hinzugekommen - für gx und gz. Zusätzlich gibt es noch die Option ein Feld als gy darzustellen. Ich hoffe, es ist von der Logik her so in Ordnung! Für die eigentlich benötigten drei Felder habe ich keinen Platz gefunden, aber alle drei gleichzeitig werden wahrscheinlich nur von ganz wenigen benötigt und wenn, dann muss/kann man ja selber noch irgendwo was dazu schreiben...





lg
Andreas

Hallo!

Wie versprochen kommt - spät aber doch - der Belegungsplan für die ds-16 / ds-14 für diejenigen, die ihren Sender mit den RC Technik Sticks ausgerüstet haben.
Zum Download unter rc-soaring.blogspot.co.at





mfg & guten Flug
Andreas

Hallo Andreas ,
unter Deinem Downlod für RC Technik Sticks, hast Du die DS16 mit den Jeti Sicks hinterlegt.
Oder mache ich etwas falsch beim herunterladen.

Vielen Dank für Deine schöne Arbeit
Theo

minton13 wrote: Hallo Andreas ,
unter Deinem Downlod für RC Technik Sticks, hast Du die DS16 mit den Jeti Sicks hinterlegt.
Oder mache ich etwas falsch beim herunterladen.

Vielen Dank für Deine schöne Arbeit
Theo

Hi!

Ich denke, es ist alles richtig, so wie es jetzt zum Download bereit steht. Was dich vielleicht irritiert: Die Bilder der Sender sind in beiden Versionen ident, also auch die Sticks. Was aber anders ist, ist die Möglichkeit bei der RC Stick-Variante insgesamt max. 4 Felder für die Knüppelgeber zum Beschriften zur Verfügung zu haben. Bei der Jeti Stick-Variante sind es nur max. 2. Außerdem sind auch die Bilder der Stick -Geber, die direkt neben den Beschriftungsfeldern angezeigt werden, (Jeti- oder RC Technik- Schalter, Proportionalgeber, Taster) für die beiden Versionen verschieden.

Sicherlich wäre es schön(er), wenn auch die Sender selbst mit der entsprechenden Stick-Variante abgebildet wären, aber das ist nur mit qualitativ hochwertigen Bildmaterial möglich, was ich aber ich aber nicht zur Verfügung habe. Ich denke die Pläne sind auch so ok und gut nutzbar.
Ich hoffe, dass dir das mal weiter hilft?

mfg
Andreas
