Reflex XTR an DC 16

Bislang finde ich hier nur Lösungen für den roten Reflex-Dongle. Ist das Innenleben des blauen Dongels identisch aufgebaut, so dass ich an den gleichen Punkten auf der Platine den Servostecker für den Rsat2 anlöten könnte?

Grüße Robert

@Fritz: Danke für Deinen wertvollen Hinweis mit dem Pull-Down Widerstand

Ich verwende den blauen Reflex-Dongle. Hier habe ich das Reflex USB Kabel so gekürzt, dass die grüne (Signal) und schwarze (Masse) Leitung noch ein wenig heraus stehen.

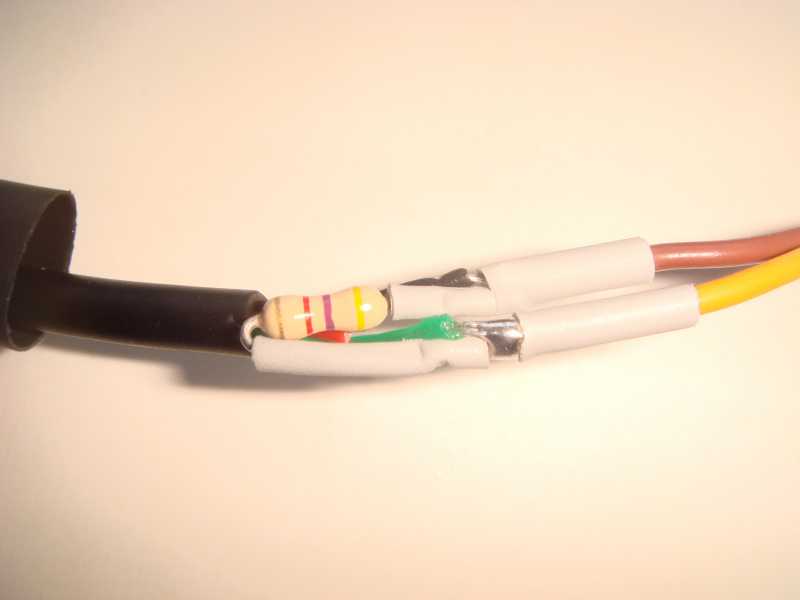

Dann wurden die beiden abisolierten Enden über einen Widerstand mit 4k7 Ohm verbunden. Anschließend habe ich das grüne Kabel mit der Signalleitung und das schwarze Kabel mit der Masse eines Graupner/JR Servokabels verbunden, welches am anderen Ende zwei Buchsen im Sinne eines Y-Kabels bekommen hat. Das rote (Plus) Kabel wurde abgeknipst. Anbei ein Bild des Aufbaus bevor ich einen Schrumpfschlauch darüber gezogen habe.

Der Rsat2 Satellit hat ein fest angelötetes Servokabel, welches in die eine Buchse des Y-Kabels gesteckt wird. Über die zweite Buchse wird ein Empfängerakku mit 4.8 Volt angeschlossen, damit der RSat2 mit Strom versorgt wird.

Den RSat2 habe ich in seinem Grundsetup nicht verändert. Der Simulator funktioniert bei mir in dieser Konstellation nun einwandfrei.

Gruß Robert



Auf dem Foto sieht die Masseleitung des Graupner Servokabels rötlich aus. Dabei handelt es sich aber um das braune Kabel.

... da habe ich mich wohl ein wenig zu früh gefreut

Die Probleme der verspringenden Kanäle im Reflex XTR sind bei Extremausschlägen am Senderknüppel nach links oder nach unten und bei einer Größe des Ausschlages von ungefähr 65% (Monitor des Reflex Sim) noch da.

Jetzt habe ich folgendes gemacht und es scheint nun tatsächlich zu funktionieren:

1. Anschluss eines RSat2 mit externer 5 Volt Stromquelle und Y-Kabel an den Reflex Dongle.

2. Pull-Down Widerstand, wie oben beschrieben. Vielleicht brauch man diesen ja doch nicht, denn bei meinen anderen Sendern ging es auch ohne den 4k7 Widerstand.

3. Jetzt die Nullstellung im Reflex kalibrieren.

4. Anschließend mit dem Assistenten im Reflex die Roll, Nick usw. Ausschläge nach Aufforderung einstellen. Die Einstellungen der Servoausschläge im Sender liegen noch bei 100% je Seite.

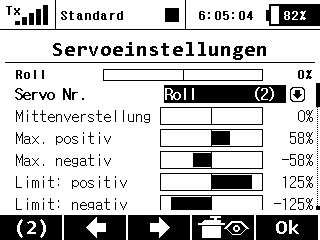

5. Erst jetzt senderseitig bei den Servoeinstellungen die Ausschläge reduzieren bis im Reflex +100%/-100% erscheint. Diese Werte sollten nicht größer sein als 100%, also eher ein wenig kleiner. Im Sender liegen die Ausschläge bei mir nun bei 58%.



Mal sehen, ob es das nun wirklich war

Viele Grüße

Robert

Hallo

Nachdem ich mich auch schon ne Zeit gefragt habe, wie der Reflex an die DC 16 wohl anzuschliessen sei, bin ich natürlich wieder hier im Forum gelandet :woohoo:

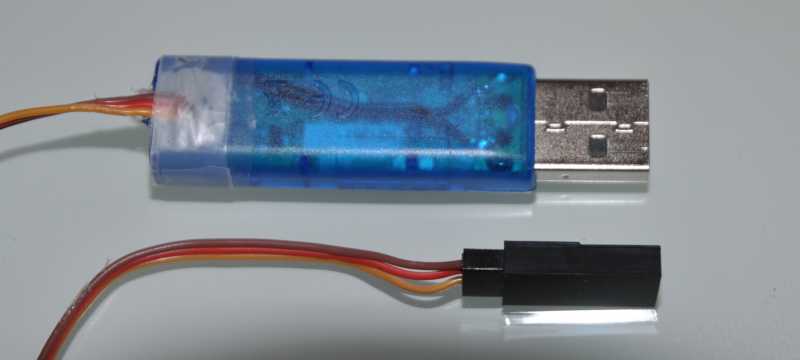

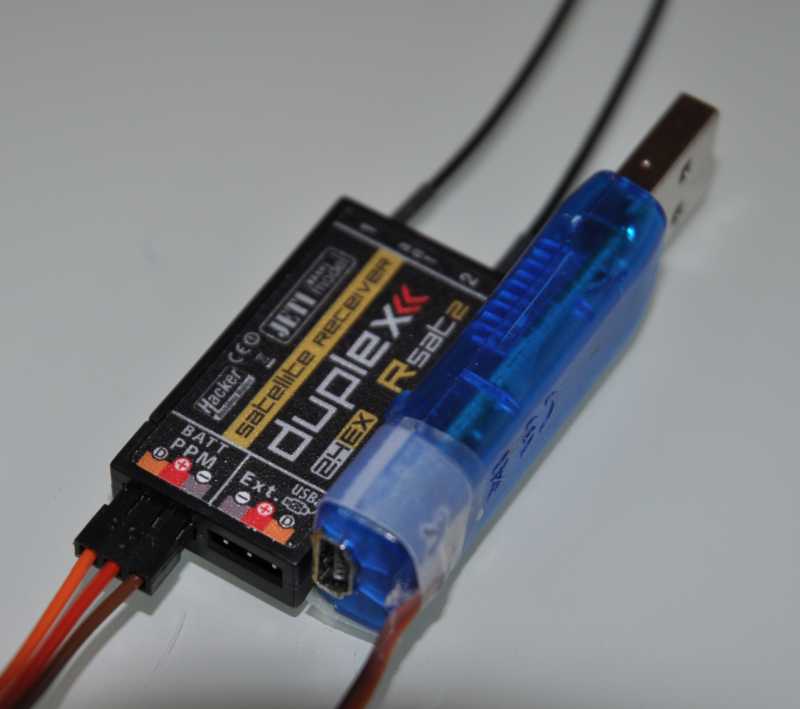

Hab mir die Beiträge hier durchgelesen, manche Dinge nicht verstanden, warum so umständlich, mir nen Sat geholt, und was dabei rauskam, siehe Bilder.
Nachdem der Sat gebunden war, musste ich nix einstellen, alles lief wie es sollte.

Da ein doppel "Männchen " beim Sat dabei ist, hab ich an den Dongle ein "Weibchen" gelötet.

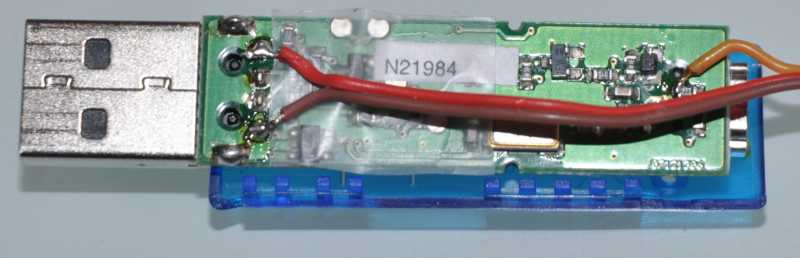

Die Spannung muss am Dongle innen abgegriffen werde, dann liegen 5V an.
Hatte erst das alte Kabel mit dem Klinkenstecker durchtrennt, und dessen Anschlüsse genommen, da liegen aber nur 3,25 Volt an, und das reicht dem Sat nicht !!!!!

Viel Spass beim basteln.

---

ICH ÜBERNEHME KEINE HAFTUNG

---

BASTELN AUF EIGENES RISIKO

---

Gruss

Alex

Hallo zusammen, ich habe mir nun auch eine Reflex zugelegt. Allerdings hatte ich Probleme mit der Kombination DC16-R-Sat2-Dongle.....
Im Sim war immer ein Mischer von Quer zu Gas und von Höhe zu Gas vorhanden, obwohl hier nichts programmiert/eingestellt war. Nach langem Suchen / Probieren bei dem Reflex-Verkäufers meines Vertraues (er trainiert selbst seit längeren mit DC16-R10-Reflex), merkten wir dass der Ausgang vom R10 zum Dongle auf "PPM positiv" gestellt werden muß - allerdings muß der Ausgang beim R-Sat2 auf "PPM negativ" gestellt werden - dann funktioniert es so wie man es erwartet?????
Weiß jemand hier den Grund dafür?
Gruß
Klaus

Hallo Freunde,

ich möchte mir auch ein Reflex XTR zulegen und das Dongle so umbauen das es dann zum RSAT2 passt.
Eine Frage hab ich dennoch?
Es werden da verschiedene Kabel mit Klinkenstecker usw. angeboten, welches muss ich da auswählen?
Brauch ich so ein Kabel überhaupt, eigentlich doch nicht.
Dongle an RSAT2 und fertig ist der Lack oder?

LG Heiko
