Jeti DS 16 Drucktaster

  • GerdP
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 208
  • Thanks: 10

Re: Jeti DS 16 Drucktaster

11 Juli 2021 14:57
#
Hallo,
Ich habe mit ebenfalls die Drucktaster besorgt. Allerdings kommen die in eine DS 12 und da natürlich an das Erweiterungsgsmodul. Nur an welche Anschlüsse muss ich die anlöten? Ich habe auf dem Erweiterungsmodul 3 Lötmöglichkeiten.Die Taster haben aber nur 2 Kabel. Ich tippe mal auf mitte und aussen. Ob aussen rechts oder links wird wohl egal sein. Ist das so richtig?

Lg
Gerd

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • MThonet
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 475
  • Thanks: 205

Re: Jeti DS 16 Drucktaster

11 Juli 2021 15:59
#
Hallo Gerd,
soweit ich mich erinnere ist der rechte Anschluss Maße, daran kannst Du dementsprechend 2 Drucktaster anschließen, an die links daneben liegenden Lötpinkte jeweils 1 Kabel der Taster. Die Anschlusspunkte sindi ja für einen Drei-Stufenschalter vorgesehen, was 2 Tastern entspricht.

Da Du nicht so viele Taster anschließt, würde ich einheitlich jeweils rechts und mitte belegen.

Die Taster müssen als 3-Dtufen-Schalter definiert werden.

Herzliche Grüße
Michael
Herzliche Grüße
Michael

Jeti DS16/2

Prestige 2PK pro Standard
Prestige 2PK F3J FAI-Flächen
Xperience pro 2 elektro
Pike Precision 2 F3G
Rapier F3 B/F elektro

Verkaufe: Klemm L 20d - siehe RC-Network
Prestige 2PK light - siehe RC-Network

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • GerdP
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 208
  • Thanks: 10

Re: Jeti DS 16 Drucktaster

11 Juli 2021 16:02
#

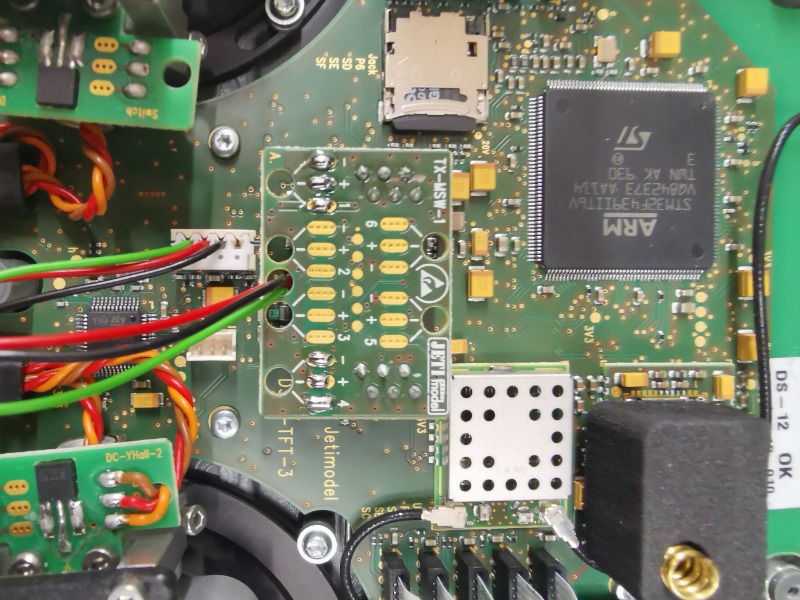

Danke Michael, hier ein Bild. Also du meinst auf + und -?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • GerdP
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 208
  • Thanks: 10

Re: Jeti DS 16 Drucktaster

11 Juli 2021 16:13
#
Sorry, du meinst natürlich + (Mitte) und rechts. Da wo 1, 2 ect steht. So versuche ich es mal.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • GerdP
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 208
  • Thanks: 10

Re: Jeti DS 16 Drucktaster

11 Juli 2021 16:16
#

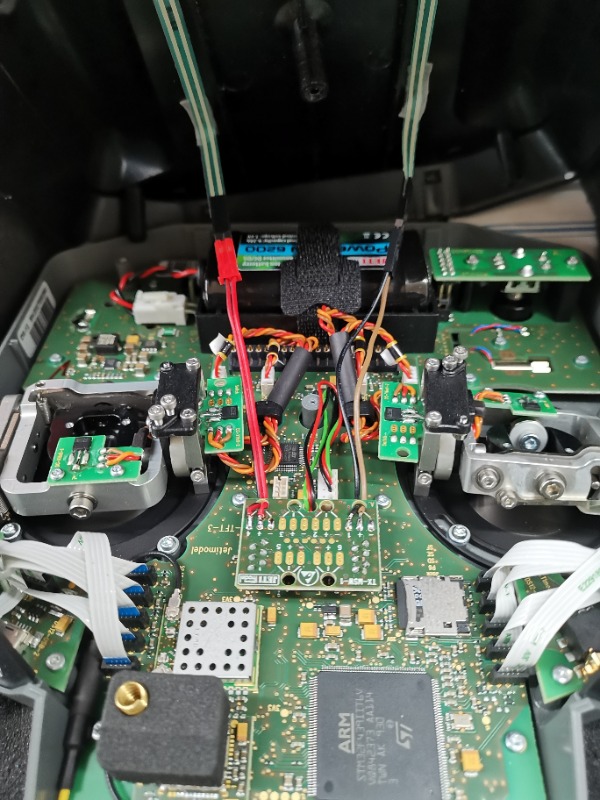

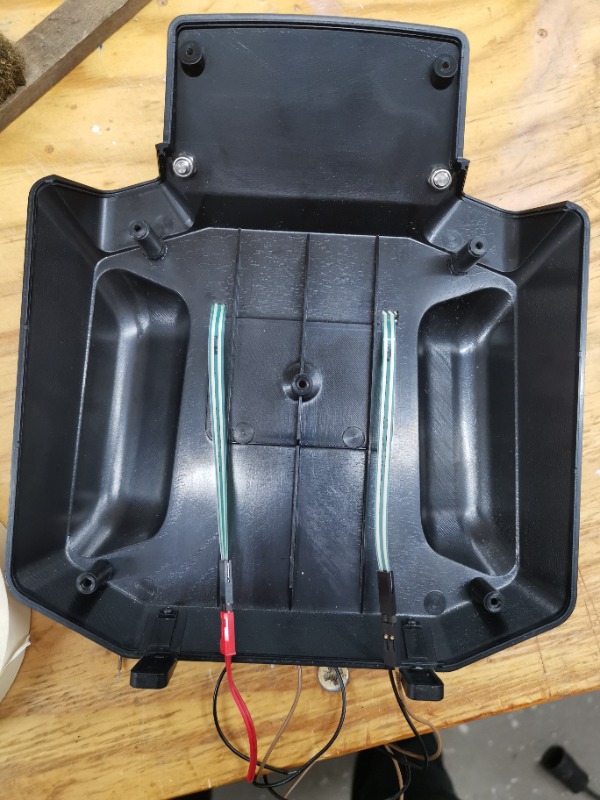

Da das noch niemand mit der DS 12 dokumentiert hat, hier mal Bilder, wie es aussehen kann. Die Kabel sind bei mir steckbar, damit der Deckel vollständig abnehmbar ist. Werden noch im Deckel etwas fixiert.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • GerdP
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 208
  • Thanks: 10

Re: Jeti DS 16 Drucktaster

11 Juli 2021 17:01
#

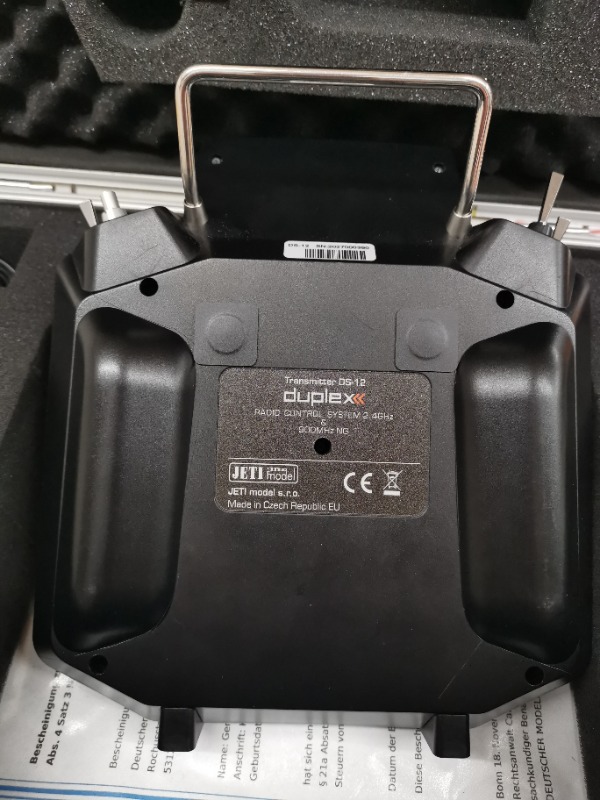

So siehts aus, wenn der Sender geschlossen wird. Jetzt muss ich die Dinger nur noch zum Laufen bringen.
