Verbindunsproblem mit Sim und PPM
- Dark-Lord
- Autor
- Offline
- Senior Mitglied
-
- Beiträge: 47
- Thanks: 2
- Kupferdings
- Offline
- Administrator
-
- Beiträge: 172
- Thanks: 500
Re: Verbindunsproblem mit Sim und PPM
25 Sep. 2014 21:06
Hallo,
ich kenne diese Probleme von vielen USB Donglen.
Der Grund für die Aussetzer ist meistens, dass die USB Dinger mit den 5V vom USB laufen, die Jeti Komponenten aber mit 3,3V. Davon ausgehend, dass der USB Adapter TTL Pegel mit 5V erwartet, die Jeti Komponenten aber ein "high" mit
,3V bereitstellen, kann der USB Dongle den High-Pegel nicht zuverlässig als solchen erkennen. Die 3,3V liegen quasi in einer "Grauzone", die mal als low und mal als high erkannt wird.

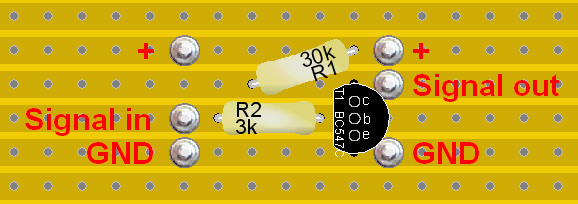

Ich bin mir ziemlich sicher, dass das bei deinem Adapter auch so ist und eine simple Anpassung der Amplitude vom PPM Signal alles in Ordnung bringt. Gebraucht wird nur ein Transistor und zwei Widerstände
Eventuell musst du dann nochmal am Sender Positiv oder Negativ PPM einstellen, weil die Schaltung das Signal auch invertiert.
Viele Grüße,
ich kenne diese Probleme von vielen USB Donglen.
Der Grund für die Aussetzer ist meistens, dass die USB Dinger mit den 5V vom USB laufen, die Jeti Komponenten aber mit 3,3V. Davon ausgehend, dass der USB Adapter TTL Pegel mit 5V erwartet, die Jeti Komponenten aber ein "high" mit
,3V bereitstellen, kann der USB Dongle den High-Pegel nicht zuverlässig als solchen erkennen. Die 3,3V liegen quasi in einer "Grauzone", die mal als low und mal als high erkannt wird.Ich bin mir ziemlich sicher, dass das bei deinem Adapter auch so ist und eine simple Anpassung der Amplitude vom PPM Signal alles in Ordnung bringt. Gebraucht wird nur ein Transistor und zwei Widerstände
Eventuell musst du dann nochmal am Sender Positiv oder Negativ PPM einstellen, weil die Schaltung das Signal auch invertiert.
Viele Grüße,
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- bendh
- Offline
- Platinum Mitglied
-
- Beiträge: 332
- Thanks: 64
- Lars
- Offline
- Elite Mitglied
-
- Beiträge: 200
- Thanks: 33
- dibub
- Offline
- Elite Mitglied
-
- Beiträge: 222
- Thanks: 33
Re: Re:AW: Verbindunsproblem mit Sim und PPM
26 Sep. 2014 06:30Hallo Bernd,Kupferdings wrote: Hallo,
ich kenne diese Probleme von vielen USB Donglen.
Der Grund für die Aussetzer ist meistens, dass die USB Dinger mit den 5V vom USB laufen, die Jeti Komponenten aber mit 3,3V. Davon ausgehend, dass der USB Adapter TTL Pegel mit 5V erwartet, die Jeti Komponenten aber ein "high" mit
Ich bin mir ziemlich sicher, dass das bei deinem Adapter auch so ist und eine simple Anpassung der Amplitude vom PPM Signal alles in Ordnung bringt. Gebraucht wird nur ein Transistor und zwei Widerstände
Eventuell musst du dann nochmal am Sender Positiv oder Negativ PPM einstellen, weil die Schaltung das Signal auch invertiert.
Viele Grüße,
Nur ein kurzer Kommentar, TTL Eingangssignale sollten ab 2 V als high erkannt werden. Wenn allerdings der Dongle-Hersteller CMOS Bausteine hergenommen hat, kann es knapp werden, da ist bei vielen 3.5 V notwendig. Die Schaltung zu nutzen, kann ja nicht schaden. Gibt es auch fertig als Pegelwandler für 1-2€ zu kaufen. Ist dann nur ca. 1 cm x 1cm gross.
Und bei mir konnte ich es mit den Versionsunterschieden zwischen TX und RX reproduzieren. Mit den neuen Möglichkeiten (UDI und cppm) scheint es dann mit dem normalen ppm zu haken. Hatten wir an anderer Stelle schon mal, wenn ich mich recht erinnere.
Gruss
Dirk
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Kupferdings
- Offline
- Administrator
-
- Beiträge: 172
- Thanks: 500
Re: Re:Verbindunsproblem mit Sim und PPM
26 Sep. 2014 09:26
Hallo!
Ja klar, ein sehr guter und richtiger Hinweis, sonst wäre der Widerstand ziemlich nutzlos
Die Dongles, die mir bisher untergekommen sind, waren allesamt recht einfach aufgebaut und haben die 5V vom USB Port einfach durchgeleitet, ohne irgendwelche Schutzmaßnahmen. Das ist wegen der möglichen Stromaufnahme des angeschlossenen Empfängers nicht unbedingt USB konform, aber an die Stromverbräuche halten sich die wenigsten USB Geräte
Viele Grüße,
bendh wrote: ich will nur darauf hinweisen weil man es nicht sieht:
unter dem Widerstand R2 muss die Leiterbahn unterbrochen werden.
Ja klar, ein sehr guter und richtiger Hinweis, sonst wäre der Widerstand ziemlich nutzlos
Lars wrote: Cool. Weißt du ob die meisten usb dongles 5v liefern die du da nutzt? Wenn ja, wäre das echt einfach!
Die Dongles, die mir bisher untergekommen sind, waren allesamt recht einfach aufgebaut und haben die 5V vom USB Port einfach durchgeleitet, ohne irgendwelche Schutzmaßnahmen. Das ist wegen der möglichen Stromaufnahme des angeschlossenen Empfängers nicht unbedingt USB konform, aber an die Stromverbräuche halten sich die wenigsten USB Geräte
Viele Grüße,
