Headtracker in der Videobrille mit DS-16 betreiben

Jet mono Jack and Headtracker setup:

www.rcgroups.com/forums/showpost.php?p=33606045&postcount=10

realloser wrote: Also hier mal ein paar Bilder:

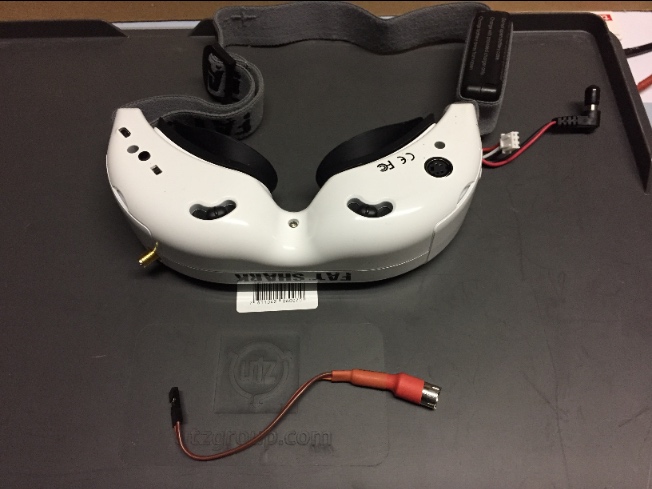

Ich habe einen alte PS/2 Mausstecker auseinandergenommen, entsprechend verlötet, mit Heissleim zur Stabilisierung und Schrumpfschlauch versehen:

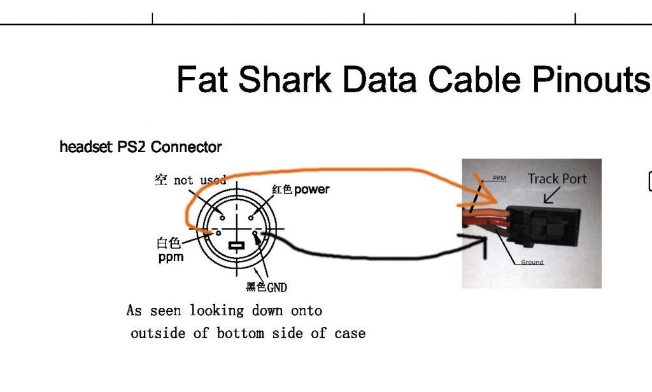

Und genau aus diesem Diagramm werd ich ob der Beschriftung nicht schlau. Ist zwar ne Weile her aber zeigt das Schema den Stecker von unten oder die Buchse von unten? Die Lösung die zr gebaut hat finde ich extrem charmant. Leider kann ich nicht wirklich zuordnen Wo das PPM Summensignal angelötet ist... Auf der Platine finde ich einen Lötpunk am Stecker der mit C3 beschriftet ist. Kann das derjenige welche sein?

Bzw ist jemand vielleicht in der Lage mal auf dem Board in der Fatshark die Lötpunkte zu markieren um die es geht. Das würde mir extrem weiterhelfen.

Danke schonmal

Ja ist schon eine Weile her....
Aber der Text unter dem Bild sagt, dass es eine Ansicht von Aussen an die Buchse der Fatschark ist.

Wenn du sicher gehen willst, prüfst du mit einem Multimeter wo du die Spannung messen kannst (Gnd/Power). Damit sollte es dann eindeutig sein.

Martyn

Das blöde ist nur das das ganze Diagram wohl ursprünglich mal chinesisch war und die Übersetzungen meist nicht so wahnsinnig grandios sind Messen ist da vermutlich die beste Methode... Ziel der ganzen Nummer ist das mit nem R3L so einzulöten wie das der Kollege gemacht hat ich wollte nur vorher das ganze mal probiert haben mit nem externen Kabel... Mal nen PS2 Stecker suchen

Nebenbei bemerkt habe ich mal nen Fatshark -> JR Kabel auseinandergenommen und da liegt GND auf dem Metallring am Stecker und das PPM Signal eben auf nem Pin... Das hilft ja auch schon nen bischen weiter. Ich will halt nur nichts verbrutzeln da drin

Hallo,

Ich habe das ganze über Kabel gelöst.Das ist viel leichter und kann während des Fluges kurz angeklemmt werden.Sogar ohne eine immer wieder neu zu programmieren der LS Funktion.Auch bleiben mir für den Copter beide HF Module.Selbst den LS Betrieb oder den Kamera Sender betreibe ich nur noch über Kabel.Ist einfacher.

Schaue es Dir mal an: www.jetiforum.de/index.php/4-jeti-sender...t-skyzone-v2?start=6

Micha

Das das über ein Kabel geht ist mir klar. Mir ist wichtig dass das ganze Geraffel nicht mehr mit dem Sender verbunden ist. Ich habe einige Flieger bei denen andere Leute auch gern mal mitschauen möchten (Heinkel 111 von Blackhorse zB) und da ist ein Kabel eher hinderlich weil man halt doch dicht zusammensteht... Ich habe das Ganze übrigens jetzt zum fliegen gebracht, nur das Problem dass der Headtracker auf einmal driftet wie blöde... Sieht eher aus wie ein Servotester wenn ich ihn ei nschalte. Vom Grundsatz her funktionierts aber mit dem R3L so wie beschrieben. PPM Signal von der PS/2 Buchse (J1) hinten abgegriffen, Plus und Minus direkt vom Powerkonnector und ab dafür...
