Schubvektorsteuerung - Was eckig ist muss rund werden...

Hallo,

mein nächster Jet bekommt eine Schubvektorsteuerung und nachdem der Steuerknüppel bei der Bewegung ein Quadrat bildet, aber das Schubrohr eine runde Bewegung machen soll habe ich gesucht und gesucht, aber nichts gefunden. Also den Kopf mal selber anstrengen, wozu hat man den auch

2 neue Funktionen angelegt und den Steuerknüppel mit Höhe Seite zugewiesen:



Wie ihr erkennen könnt fliege ich Mode 1, was aber für die Programmierung unerheblich ist.

Servoausgänge zuordnen:


2 Mischer anlegen:


Bitte die Kurve beachten!





Mit der Kurve kann man den Kreis genauer anpassen:



Aufpassen wenn ihr einen Kreisel einbindet weil der nach dem Sender kommt und somit eure Kurve ignoriert!!!

LG Gü

Hallo.
Ich kann leider mit keinem Browser die Bilder sehen.
MfG

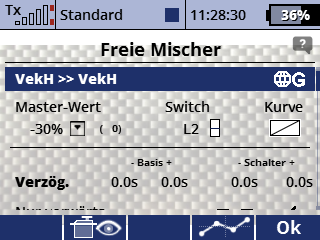

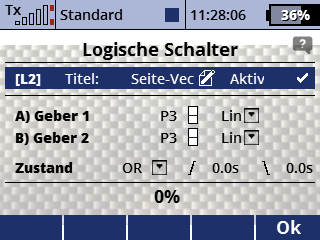

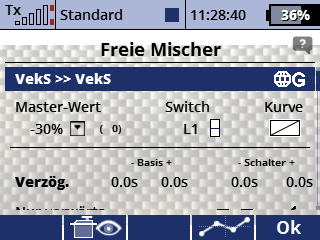

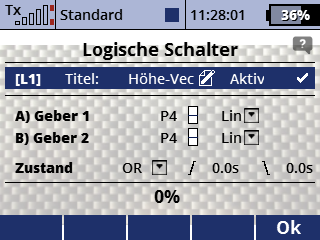

Hallo Leute, geht ganz elegant mit 2 Mischern und 2 log.Schaltern. Beispiel ist hier P3 und P4 (Seite und Höhe). Man braucht hier keine Kurven einstellen. Die Einstellung der Rundung erfolgt über die Prozenteingabe bei den Mischern in Abhängigkeit vom Gesamtservoweg.

Gruß Karl-Heinz

Hallo Günter,
"...aber das Schubrohr eine runde Bewegung machen soll..."
Bedenke bitte, wenn Du Vollausschlag Höhe benötigst, ist das sehr kontraproduktiv, wenn dieser Ausschlag durch "Seite" reduziert wird.
VT-Höhe und VT-Seite sind zwei getrennte Funktionen, die sich nicht gegenseitig beeinflussen sollten.
Deshalb kannst, und solltest, Du Dir die Mischungen getrost sparen.

Ingmar

Hi zusammen,
Harry hat da ein Video hoch geladen.

www.youtube.com/watch?v=PNsJnkc7ZUk&t=1599s

Grüße Christoph

Hallo Ingmar, dem ist nicht so. Mit der von mir gezeigten Lösung mit 2 Mischern und 2 log.Schaltern hat man rundum immer vollen Ausschlag. Es wurde nur das eckige rund gemacht. Einfach mal ausprobieren. Fliege seit mehreren Jahren so mit 3-D.

GrußKarl-Heinz
