Drehzahlmessung Verbrennungsmotor

Hallo nochmal

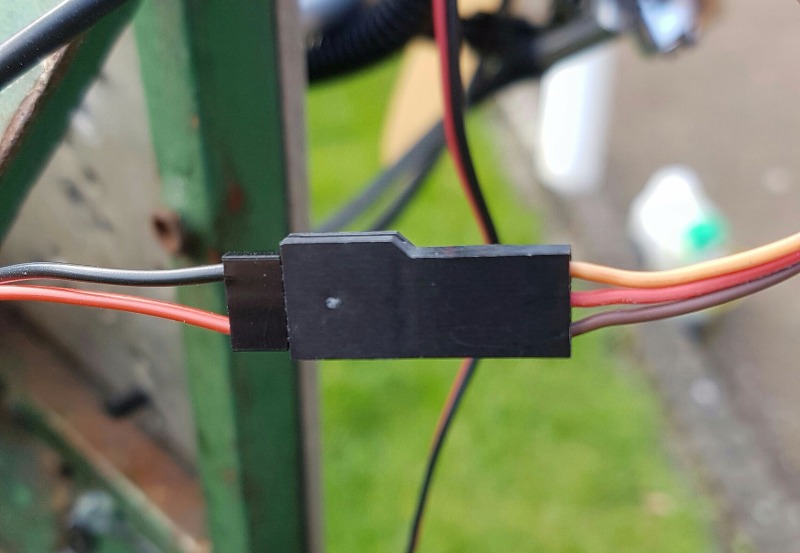

Heute habe ich den MRPM AC an meinem Saito Stern getestet und sie da es funktioniert . Der Anschluss war ganz einfach und habe ein Foto dazu gemacht für jeden der es genau wissen will.

Viele Grüße Jupp

Hallo,

ich hätte die Belegung jetzt anders herum erwartet. Schwarz an Schwarz.

Gruß
Michael

Hi Michael

Hatte ich auch gedacht geht aber nur so.

Gruß Jupp

hallo, hier geht es nicht um pluspol und minuspol als Stromversorgung sondern um die Pulspolarität. Besser wäre wenn die Kabel zum Motor beide nur schwarz wären oder grün/blau etc.., würde nicht irritierend wirken.

Hallo,

Sensor ist bestellt und wird wahrscheinlich schon Morgen bei mir Aufschlagen.

@ Jupp, ich hätte es erstmal anders herum versucht, war aber schon klar das nur eine der Möglichkeiten funktioniert.

Danke Euch allen für die Info, so bleibt mir das lange Rätzelraten wie man die Drehzahl auf die Funke bekommt erspart. Schön das es ein Jetiforum gibt mit tollen Usern.

LG
Michael

Hallo an Alle,

Ich mache irgendwo was falsch mit dem MRPM Sensor und hoffe jemand kann mir dabei helfen.
Ich habe einen Hallsensor an die MRPM angeschlossen, wie hier im Anfang gezeigt ist.
In meiner DS16 ist der Sensor anwesend und auf dem Display angemeldet und zeigt schön 0 RPM........ Motor an und noch immer 0 RPM........
Meine Jeti box rangeholt und siehe da, zeigt schön die richtige Umdrehungen!
Verzögerung auf null, min RPM auf 0, Pole auf 2 und gearing auf 2:1

Was mache ich hier falsch?
Für mich fühlt es sich an dass ich irgendwo was falsch mache zwischen REX Receiver und der DS16

Gruß,
Donald
