MX-20 oder MX-16 HOTT als Schülersender?

Hallo zusammen,
@Nicolas: das ist bei meiner keine DSC-Buchse, sondern eine Kopfhörer-Buchse 3,5 mm Klinke.
www.manualslib.de/manual/134083/Jeti-Mod....html?page=30#manual

@Harald:
ich bekomme im Drahtlos / Trainermode nur die Auswahl "Standard / Schüler / Lehrer / Zwei-Weg-HF"
Bei meiner ist die Version 4.28 (11. Mai 2018) installiert. Auch mit der separat erhältlichen Klinken-Buchse ist nur PPM out möglich - siehe Handbuch S. 32
www.manualslib.de/manual/134083/Jeti-Mod....html?page=32#manual

Anscheinend habe ich eine ältere Ausgabe der Jeti-Anlage. Der Vorbesitzer hatte sie beim Hersteller im Juli 22 nochmal warten lassen.

Viele Grüße
Martin

Hallo Martin,

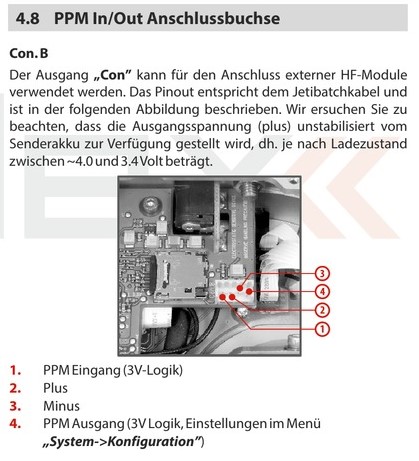

schau mal in dem verlinkten Handbuch auf Seite 43/44 da steht die Pinbelegung der Buchse.


Die Einstellungen dieser Buchse findest Du unter "Systemeinstellungen".
BTW.: Bitte mal auf 5.03 oder höher updaten, da sind doch einige hübsche Sachen dazugekommen...
Unter anderem auch kabelgebundenes L/S, sofern das Deine Anlage kann.

Ingmar

Hallo Ingmar,
da das Gerät letztes Jahr beim Hersteller gewesen sein soll, bin ich von der aktuellsten Version meines Senders ausgegangen (okay, hätte ja gezielt nochmal prüfen können. Aber wie heißt es so schön? Never touch a running system...)
Mir ist nicht klar gewesen, dass die Senderfirmware für alle Ausführungen der Jeti-Sender (DS-12 / -14 / -16 / -24) geeignet sind. Anscheinend kann man ja jetzt die 5.03er über das Jeti Studio aktualisieren. Das wird schon die Funke erkennen, gehe ich von aus.

Diese DSC-Buchsen kann man ja gezielt kaufen. Die sind allerdings alle zweiadrig. Muss ich dann Pin 4 an Pin 1 stecken, um das PPM-in Signal zu kriegen? Oder funktioniert der Klinkeneingang (am Anfang des Posts erwähnt), der eigentlich als Kopfhörerbuchse bezeichnet ist, mit dem Update auf 5.03 auch als DSC-Buchse (was ich mir eigentlich nicht vorstellen kann)?

Viele Grüße
Martin

Edit: habe gerade erfolgreich auf Version 5.06 aktualisiert. Nun zeigt er mir auch im Trainer-Menü die Möglichkeit "Lehrer (PPM Eingang)" an. Muss ich jetzt die Buchse an den beschriebenen Stecker installieren oder ist nun die Buchse an der Stirnseite der PPM Eingang?

Hallo Martin,
ja, die Senderfirmware ist auf allen Sendern lauffähig, das eine oder andere Feature ist Senderabhängig evtl. nicht aktiv.

Welche Buchse verwendet wird, kann ich Dir nicht sagen, das weiß ich schlicht nicht.
Bei meiner DC24 ist es die Externe, vorne an der Antenne.

Ingmar

Vielen Dank euch allen bisher für eure Unterstützung.

Ich habe in einem anderen Thema (da ging es allerdings um Spektrum anstelle von Graupner) ein wenig nachgelesen:
www.jetiforum.de/index.php/4-jeti-sender...ls-schueler?start=18

Dort ist das gut auf dem Foto zu erkennen, und das stelle ich mir dann auch so ähnlich vor:
Ich löte mir an dem Stecker für dem Con-Anschluss in der Funke einen Servo-Stecker (3-adrig) ran (PPM-In -> Signal, Plus -> Plus, Masse -> Masse, PPM-out wird totgelegt). Dort stecke ich einen Hott-Empfänger an den PPM-Kanal ran und müsste diesen dann mit der MX-20 binden können. Jeti-seitig dann im Trainer-Mode PPM-Eingang wählen und dann müsste das doch schon fast gewesen sein, oder? Strom bekommt der Empfänger ja dann über meinen Akku, schätze ich.

Viele Grüße
Martin

ja, genau. Das sollte eine für dich passende, einfache Lösung sein.
Mit dem Steckerkabel für TU-Module kannst du dir zwei Adapter löten. Die orig. DSC-Buchse würde ich nicht kaufen, da du die Kontakte nicht wie bei einem Servostecker einfach tauschen kannst.

Die Kopfhörerbuchse ist und bleibt nur einen Kopfhörerbuchse.

Wenn du dein Gehäuse nicht nachbearbeiten willst, müsstest du für eine DSC-Buchse einen Schaltereinbauplatz opfern. Da du aber keine DSC-Buchse sondern eine Schülerbuchse möchtest, kämen noch die genannten Lötarbeiten (ev. mit einem Umschalter und sinnvollerweise einer passenden Schutzbeschaltung) hinzu.
